浅析上海城天然气供应完整系统应急储备措施

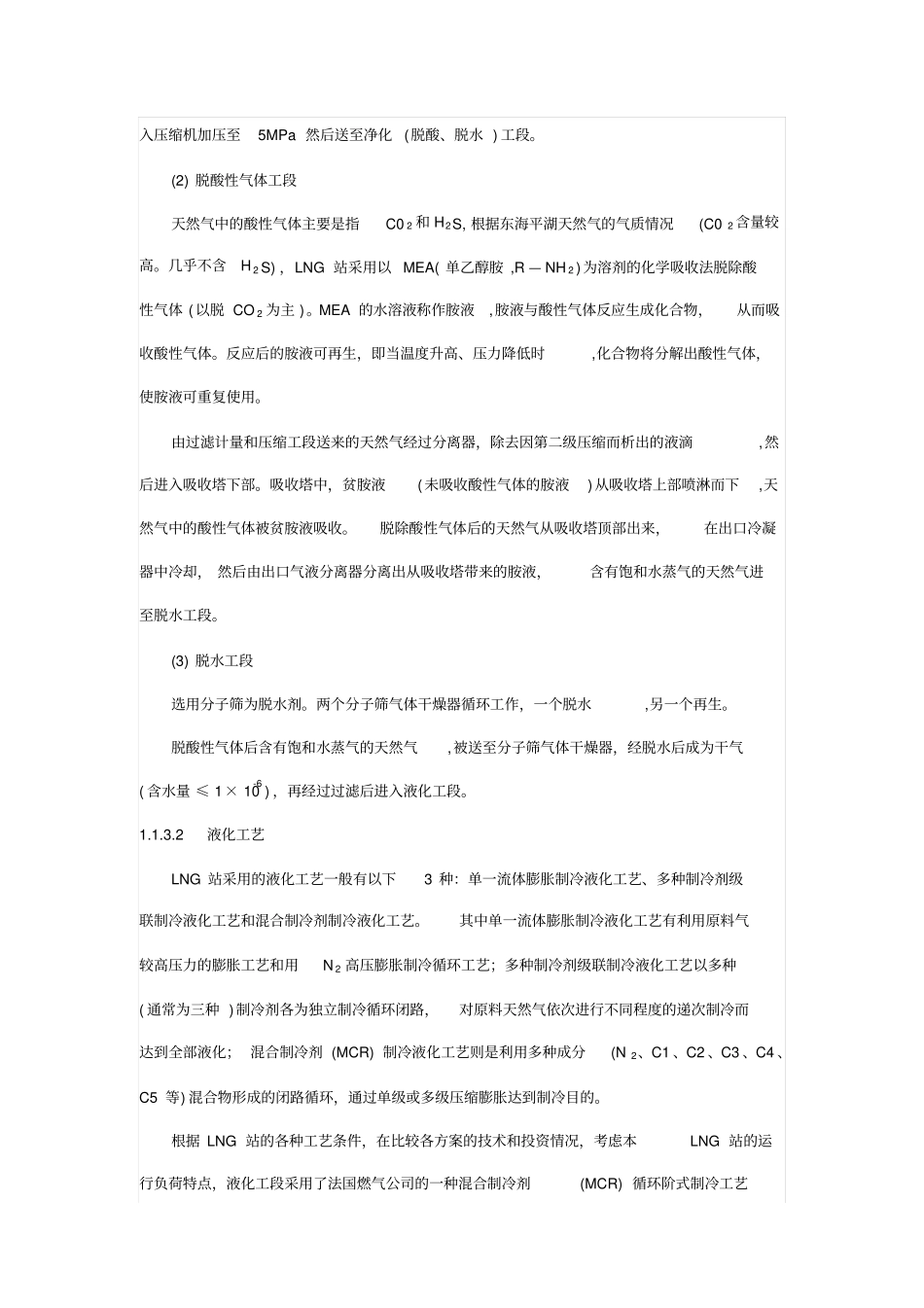

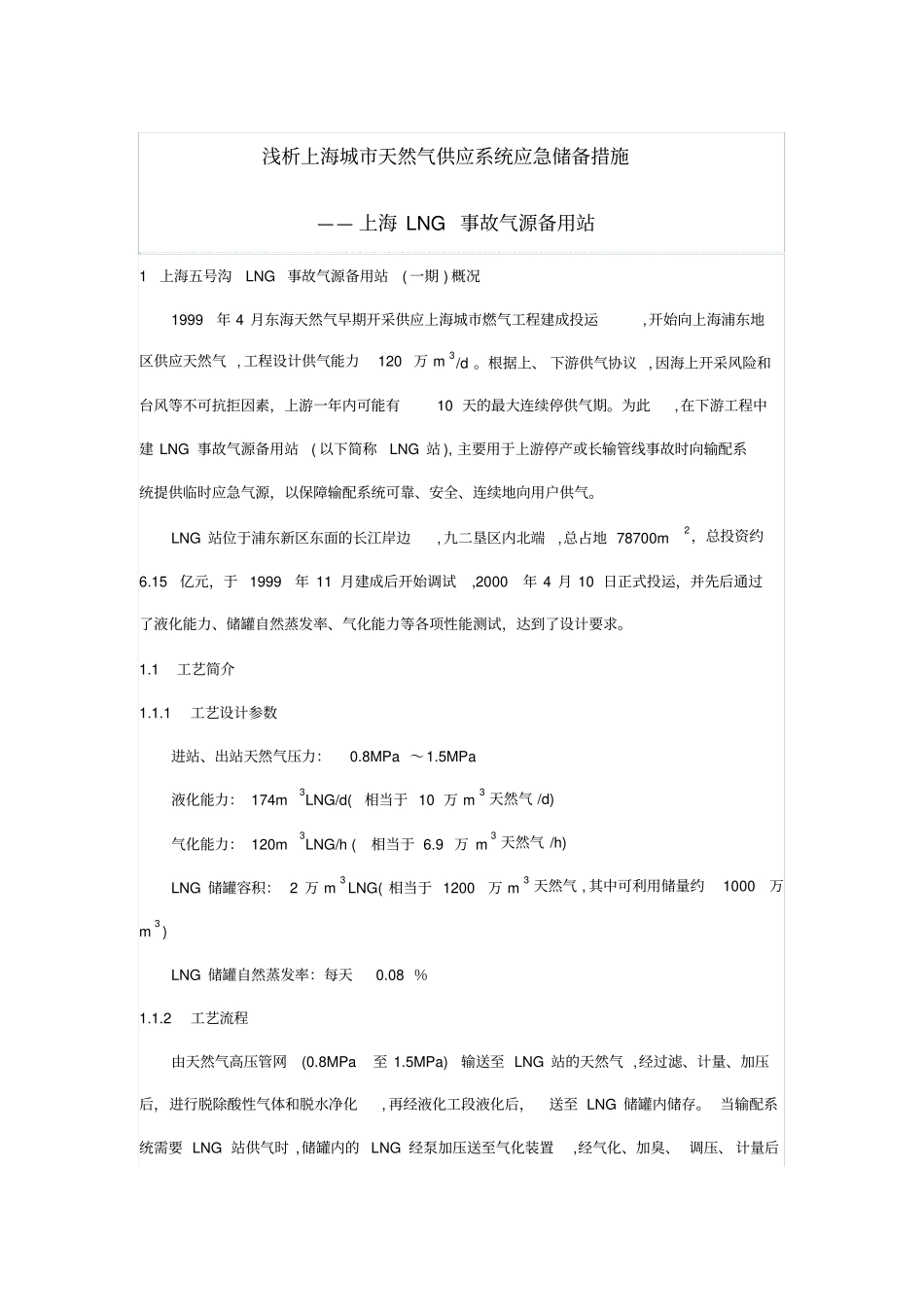

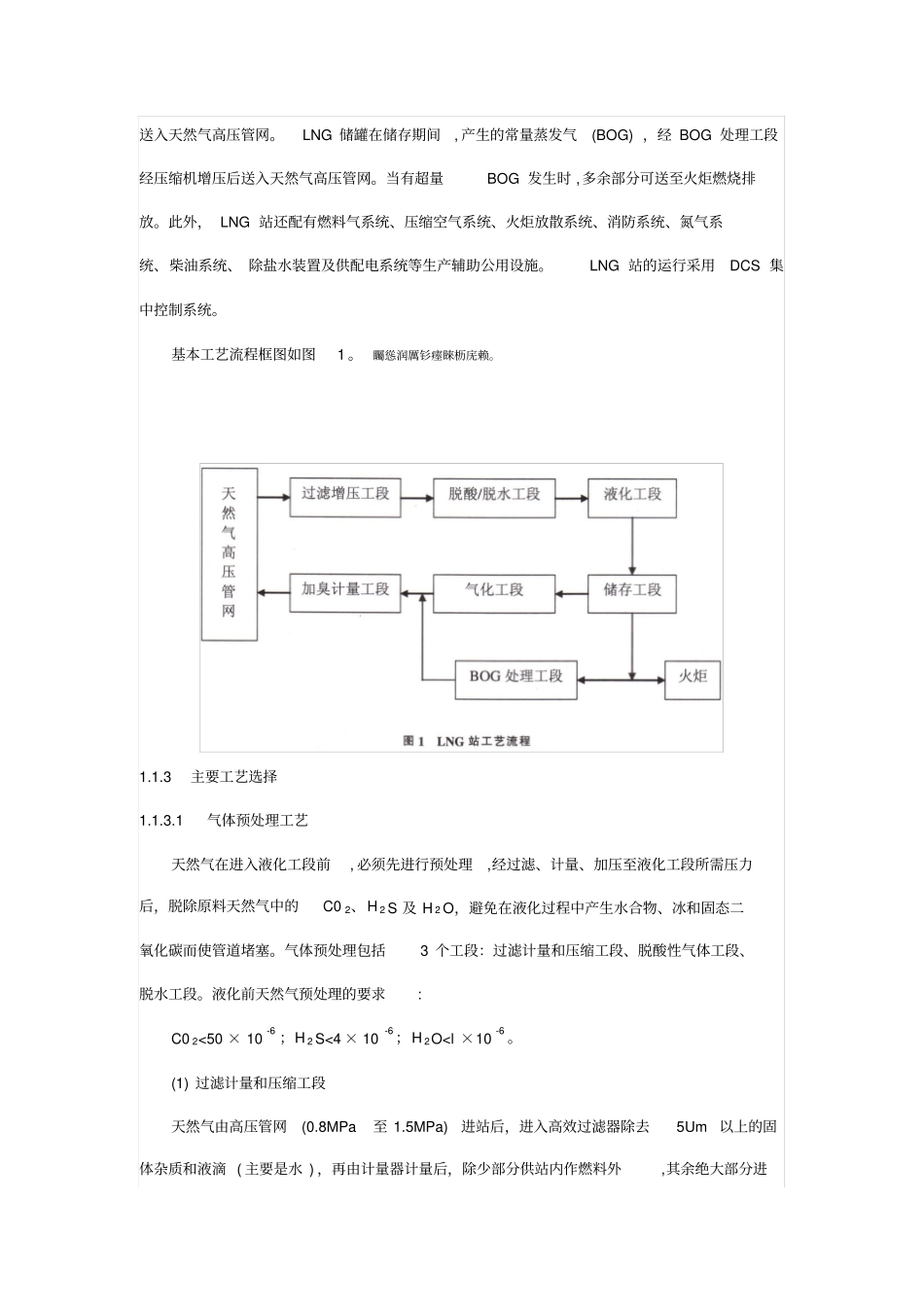

浅析上海城市天然气供应系统应急储备措施—— 上海 LNG 事故气源备用站1 上海五号沟LNG事故气源备用站( 一期 ) 概况1999年 4 月东海天然气早期开采供应上海城市燃气工程建成投运,开始向上海浦东地区供应天然气 , 工程设计供气能力120 万 m3/d 。根据上、 下游供气协议 , 因海上开采风险和台风等不可抗拒因素，上游一年内可能有10 天的最大连续停供气期。为此,在下游工程中建 LNG 事故气源备用站( 以下简称LNG 站 ), 主要用于上游停产或长输管线事故时向输配系统提供临时应急气源，以保障输配系统可靠、安全、连续地向用户供气。LNG 站位于浦东新区东面的长江岸边, 九二垦区内北端,总占地 78700m2，总投资约6.15亿元，于 1999年 11 月建成后开始调试,2000年 4 月 10 日正式投运，并先后通过了液化能力、储罐自然蒸发率、气化能力等各项性能测试，达到了设计要求。1.1 工艺简介1.1.1 工艺设计参数进站、出站天然气压力：0.8MPa ～1.5MPa 液化能力： 174m3LNG/d(相当于 10 万 m3 天然气 /d) 气化能力： 120m3LNG/h (相当于 6.9 万 m3 天然气 /h) LNG 储罐容积： 2 万 m3 LNG( 相当于 1200万 m3 天然气 , 其中可利用储量约1000万m3 ) LNG 储罐自然蒸发率：每天0.08 ％1.1.2 工艺流程由天然气高压管网(0.8MPa至 1.5MPa)输送至 LNG 站的天然气 ,经过滤、计量、加压后，进行脱除酸性气体和脱水净化, 再经液化工段液化后，送至 LNG 储罐内储存。 当输配系统需要 LNG 站供气时 ,储罐内的 LNG 经泵加压送至气化装置,经气化、加臭、 调压、 计量后送入天然气高压管网。LNG 储罐在储存期间, 产生的常量蒸发气(BOG) ，经 BOG 处理工段经压缩机增压后送入天然气高压管网。当有超量BOG 发生时 ,多余部分可送至火炬燃烧排放。此外， LNG 站还配有燃料气系统、压缩空气系统、火炬放散系统、消防系统、氮气系统、柴油系统、 除盐水装置及供配电系统等生产辅助公用设施。LNG 站的运行采用DCS 集中控制系统。基本工艺流程框图如图1 。矚慫润厲钐瘗睞枥庑赖。1.1.3 主要工艺选择1.1.3.1 气体预处理工艺天然气在进入液化工段前, 必须先进行预处理,经过滤、计量、加压至液化工段所需压力后，脱除原料天然气中的C0 2、H 2 S 及 H 2 O，避免在液化过程中产生水合物、冰和固态二氧化碳而使管道堵塞。气体预处理包括3 个工段：过滤计量和压缩工段、脱酸性气体工...
