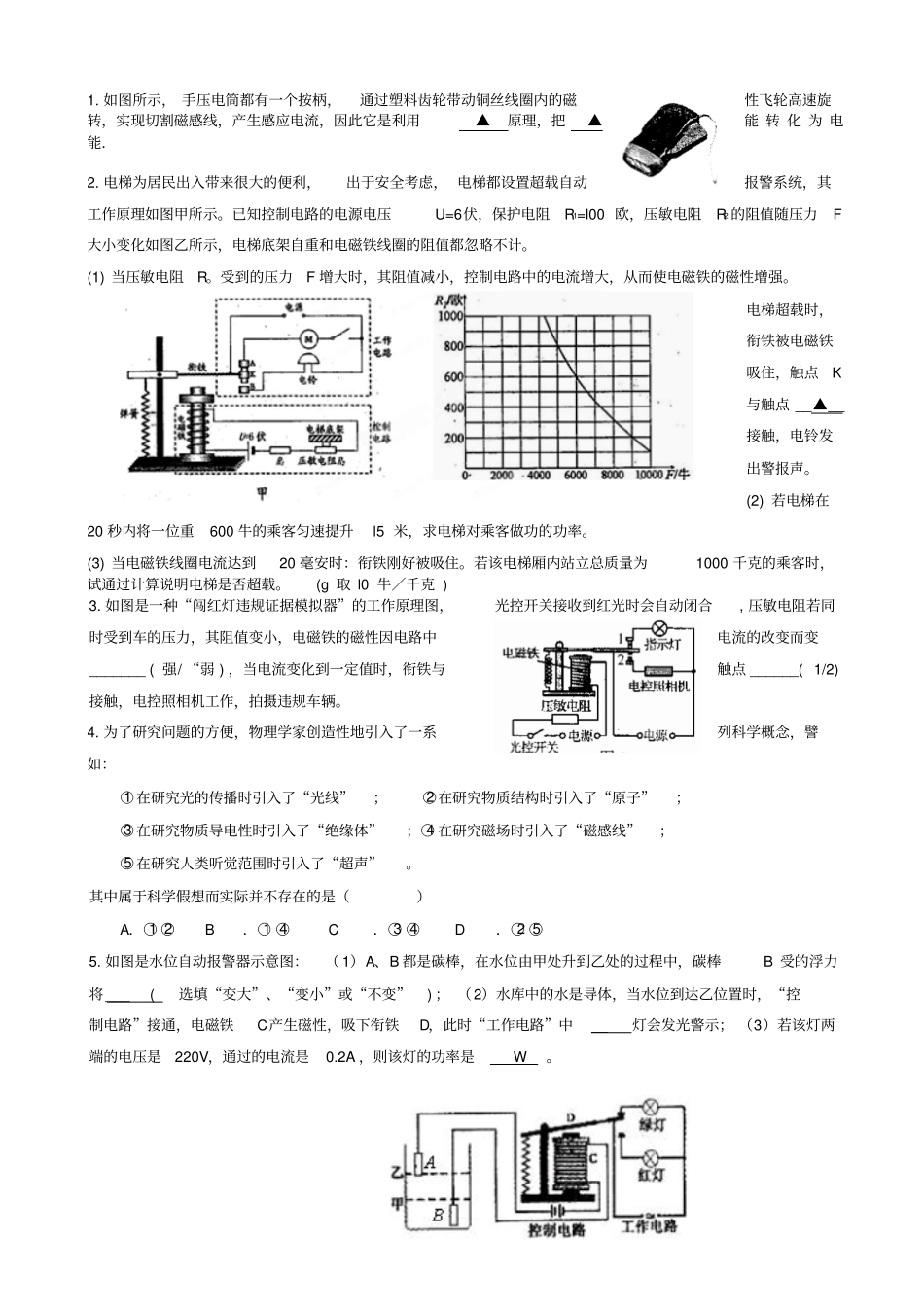

1. 如图所示， 手压电筒都有一个按柄，通过塑料齿轮带动铜丝线圈内的磁性飞轮高速旋转，实现切割磁感线，产生感应电流，因此它是利用▲原理，把▲能 转 化 为 电能．2. 电梯为居民出入带来很大的便利，出于安全考虑， 电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U=6伏，保护电阻R1=l00 欧，压敏电阻R2 的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。(1) 当压敏电阻R。受到的压力F 增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点 __▲__接触，电铃发出警报声。(2) 若电梯在20 秒内将一位重600 牛的乘客匀速提升l5 米，求电梯对乘客做功的功率。(3) 当电磁铁线圈电流达到20 毫安时：衔铁刚好被吸住。若该电梯厢内站立总质量为1000 千克的乘客时，试通过计算说明电梯是否超载。(g 取 l0 牛／千克 )3. 如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合, 压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变_______ ( 强/ “弱 ) ，当电流变化到一定值时，衔铁与触点 ______( 1/2)接触，电控照相机工作，拍摄违规车辆。4. 为了研究问题的方便，物理学家创造性地引入了一系列科学概念，譬如：○1 在研究光的传播时引入了“光线”；○2 在研究物质结构时引入了“原子”；○3 在研究物质导电性时引入了“绝缘体”；○4 在研究磁场时引入了“磁感线”；○5 在研究人类听觉范围时引入了“超声”。其中属于科学假想而实际并不存在的是（）A．○1 ○2 B．○1 ○4 C．○3 ○4 D．○2 ○55. 如图是水位自动报警器示意图：（ 1）A、B 都是碳棒，在水位由甲处升到乙处的过程中，碳棒B 受的浮力将___ (选填“变大”、“变小”或“不变”) ； （2）水库中的水是导体，当水位到达乙位置时，“控制电路”接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路”中__ 灯会发光警示； （3）若该灯两端的电压是220V，通过的电流是0.2A ，则该灯的功率是 W。6．一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动。关于这种现象，下列说法正确的是( ) A. 灯丝晃动是一种电磁感应现象B. 灯丝晃动是内能转化成了机械能C. 灯丝晃动是受到磁体的吸引作用D. 灯丝晃动是磁场对电流的...
