浪涌保护器的检测试方法

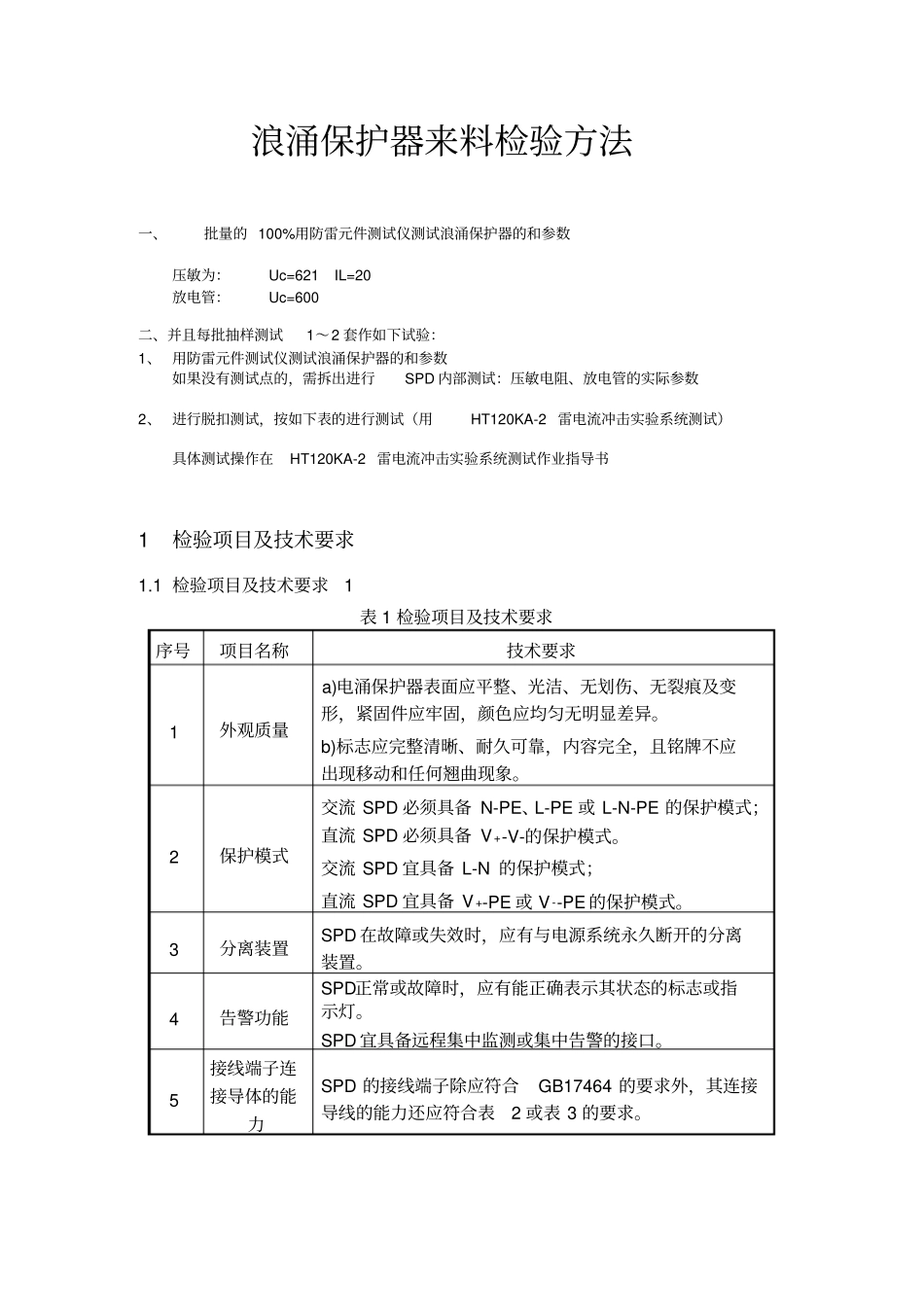

浪涌保护器来料检验方法一、批量的 100%用防雷元件测试仪测试浪涌保护器的和参数压敏为：Uc=621 IL=20 放电管：Uc=600 二、并且每批抽样测试1～2 套作如下试验：1、 用防雷元件测试仪测试浪涌保护器的和参数如果没有测试点的，需拆出进行SPD 内部测试：压敏电阻、放电管的实际参数2、 进行脱扣测试，按如下表的进行测试（用HT120KA-2 雷电流冲击实验系统测试）具体测试操作在HT120KA-2 雷电流冲击实验系统测试作业指导书1检验项目及技术要求1.1 检验项目及技术要求1表 1 检验项目及技术要求序号项目名称技术要求1 外观质量a)电涌保护器表面应平整、光洁、无划伤、无裂痕及变形，紧固件应牢固，颜色应均匀无明显差异。b)标志应完整清晰、耐久可靠，内容完全，且铭牌不应出现移动和任何翘曲现象。2 保护模式交流 SPD 必须具备 N-PE、L-PE 或 L-N-PE 的保护模式；直流 SPD 必须具备 V +-V-的保护模式。交流 SPD 宜具备 L-N 的保护模式；直流 SPD 宜具备 V +-PE 或 V --PE 的保护模式。3 分离装置SPD 在故障或失效时，应有与电源系统永久断开的分离装置。4 告警功能SPD正常或故障时，应有能正确表示其状态的标志或指示灯。SPD 宜具备远程集中监测或集中告警的接口。5 接线端子连接导体的能力SPD 的接线端子除应符合GB17464 的要求外，其连接导线的能力还应符合表2 或表 3 的要求。序号项目名称技术要求6 最大持续运行电压在70±3℃的试验环境下，施加规定的Uc持续48h，SPD应满足下列要求：a） 试验过程中， SPD应能稳定地正常工作、没有可见可闻的损坏；b） 试验前后的限制电压和点火电压应小于UP，且限制电压的变化率不应大于± 5%；c） 试验过程中， SPD 的分离装置不应动作。7 电压保护水平SPD 的电压保护水平UP 应符合制造商所规定的数值。8 等级限制电压施加表 4 规定的等级测试电流IB 时，限压特性的SPD的等级限制电压 UB 应符合表 4 的要求。9 动作负载试验在最大持续运行电压 Uc下，SPD应能耐受规定波形、幅值和次数的冲击电流而不发生实质性损坏。SPD的雷击动作负载试验通过的判据如下：a） 在预备性试验和动作负载试验期间的每次冲击后，SPD都应能满足热平衡的要求；b）SPD应能自行遮断试验中产生的任何续流；c） 试验中 SPD应不出现击穿、闪络或机械损伤等现象；d）试验前后的限制电压和点火电压均应小于UP；e）试验中 SPD的告警或分离装置不应动作。10 电气间隙...
