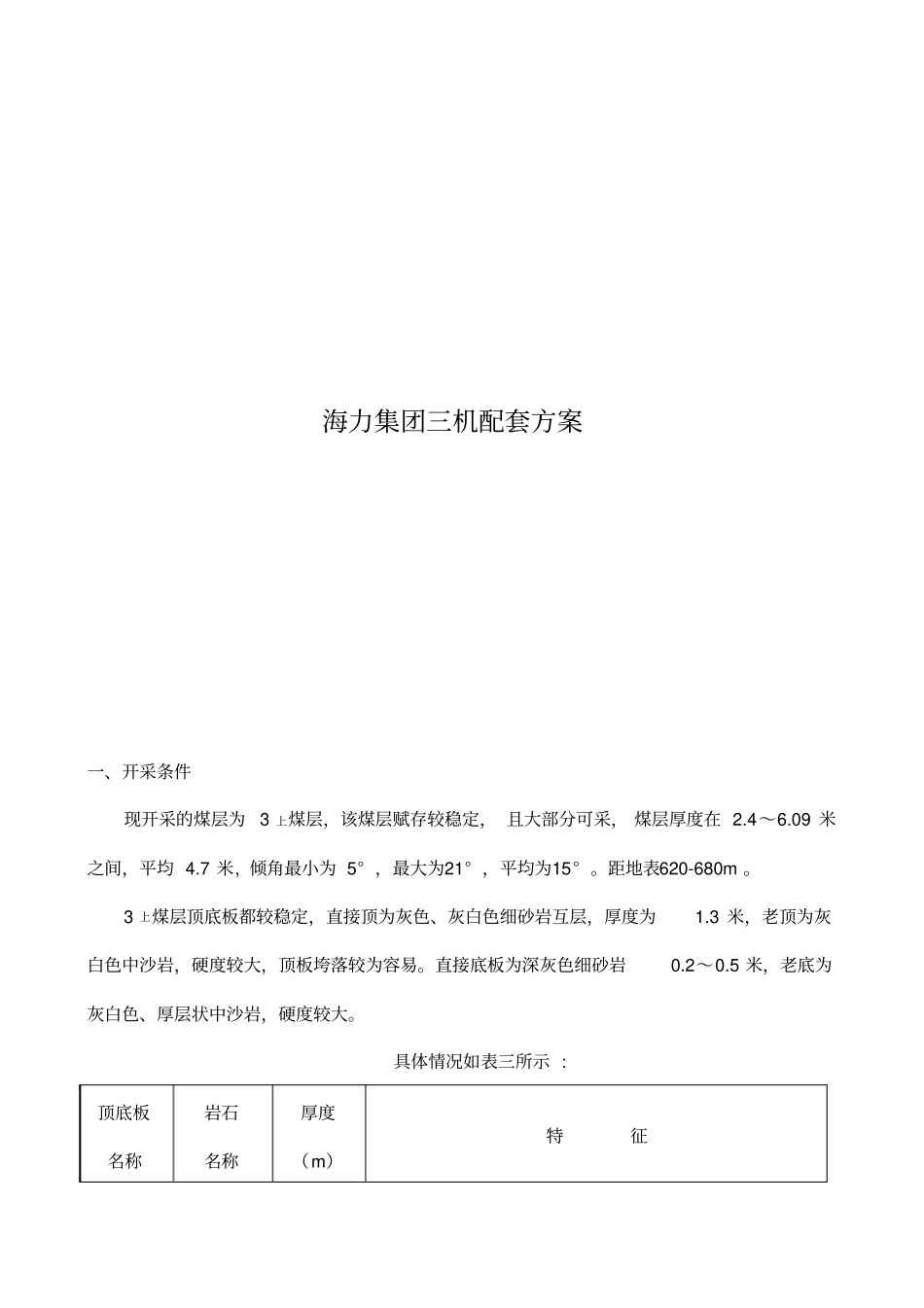

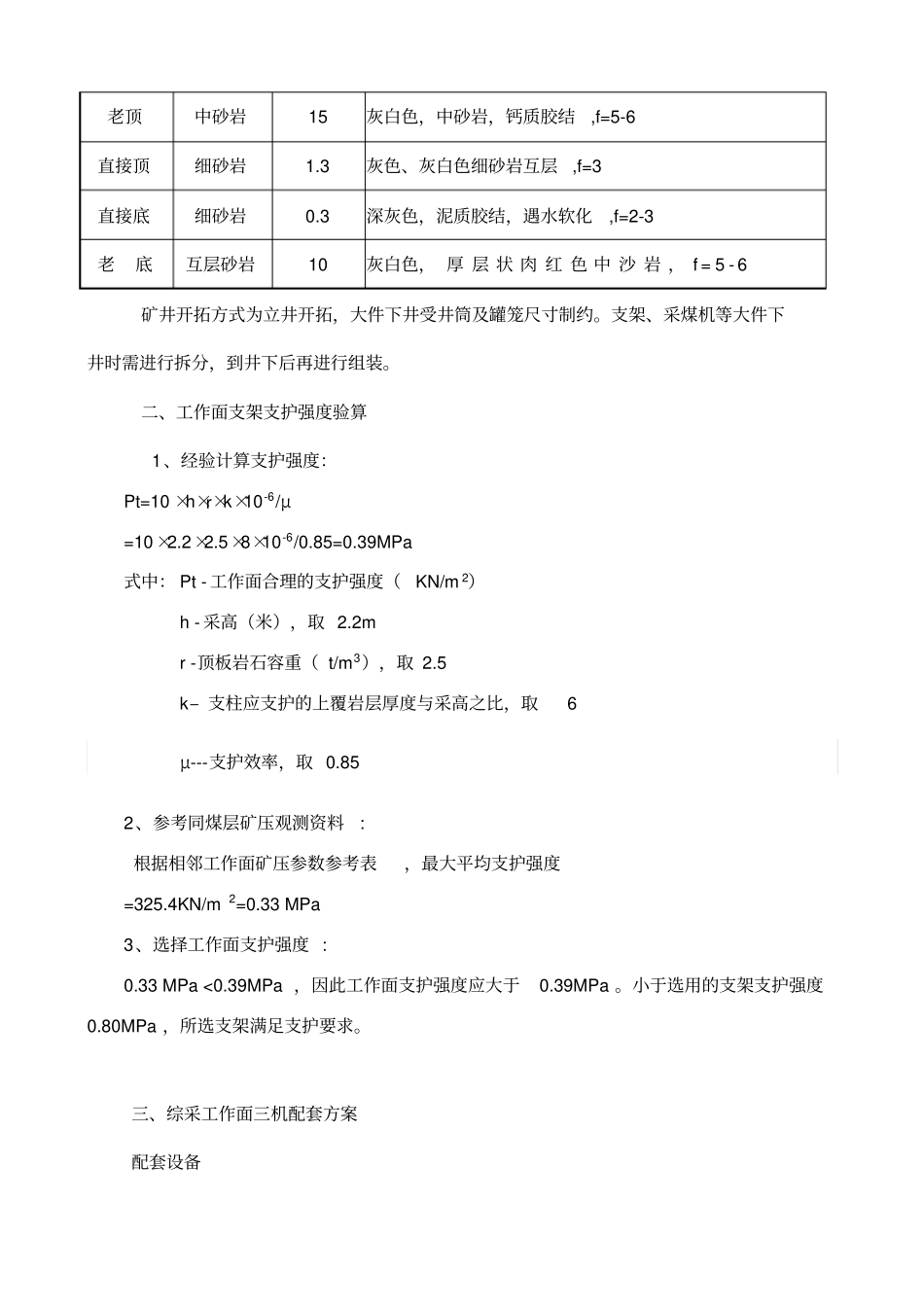

海力集团综采工作面三机配套方案山东新煤机械装备有限公司海力集团三机配套方案一、开采条件现开采的煤层为3 上煤层，该煤层赋存较稳定， 且大部分可采， 煤层厚度在 2.4～6.09 米之间，平均 4.7 米, 倾角最小为 5° ，最大为21° ，平均为15° 。距地表620-680m 。3 上煤层顶底板都较稳定，直接顶为灰色、灰白色细砂岩互层，厚度为1.3 米，老顶为灰白色中沙岩，硬度较大，顶板垮落较为容易。直接底板为深灰色细砂岩0.2～0.5 米，老底为灰白色、厚层状中沙岩，硬度较大。具体情况如表三所示 : 顶底板名称岩石名称厚度（m）特征老顶中砂岩15 灰白色，中砂岩，钙质胶结,f=5-6 直接顶细砂岩1.3 灰色、灰白色细砂岩互层,f=3 直接底细砂岩0.3 深灰色，泥质胶结，遇水软化,f=2-3 老底互层砂岩10 灰白色， 厚 层 状 肉 红 色 中 沙 岩 ， f = 5 - 6 矿井开拓方式为立井开拓，大件下井受井筒及罐笼尺寸制约。支架、采煤机等大件下井时需进行拆分，到井下后再进行组装。二、工作面支架支护强度验算1、经验计算支护强度：Pt=10 ×h×r×k×10-6/μ=10×2.2×2.5×8×10-6/0.85=0.39MPa 式中： Pt - 工作面合理的支护强度（KN/m 2）h - 采高（米），取 2.2m r -顶板岩石容重（ t/m3），取 2.5 k– 支柱应支护的上覆岩层厚度与采高之比，取6 μ---支护效率，取 0.85 2、参考同煤层矿压观测资料: 根据相邻工作面矿压参数参考表，最大平均支护强度=325.4KN/m 2=0.33 MPa 3、选择工作面支护强度 : 0.33 MPa <0.39MPa ，因此工作面支护强度应大于0.39MPa 。小于选用的支架支护强度0.80MPa ，所选支架满足支护要求。三、综采工作面三机配套方案配套设备1、采煤机：MG160/380-WD 1 台2、前部输送机：SGZ630/220 1 部3、后部输送机：SGZ630/220 1 部4、转载机：SGB620/40T 1 部5、中部液压支架：ZF3200/16/25 （数量以最终配套为准）5、过渡液压架：ZFG3600/17/27 （一）、支架（支架下井必须拆卸并井下组装）1、中部液压支架ZF3200/16/25 型液压支架主要技术参数名称参数架型低位放顶煤液压支架支架高度1600 ～2500 mm 支架宽度1430-1600 mm 采高范围2000-2300 支架中心距1500 mm 初撑力2532 KN （P=31.5MPa ）额定工作阻力 (KN) 3200 KN （P=39.8Mpa ）平均底座比压（ f=0.2 时）1.24 Mpa 平均支护强度（ f=0.2 时）约： 0.52 Mpa 泵站压力31.5 Mpa ...
