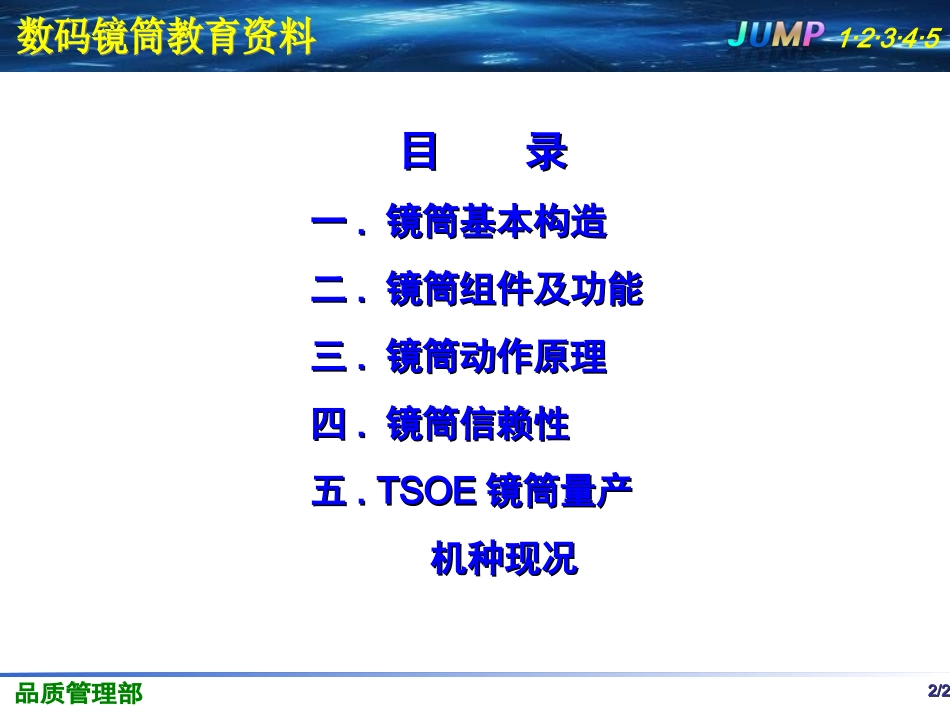

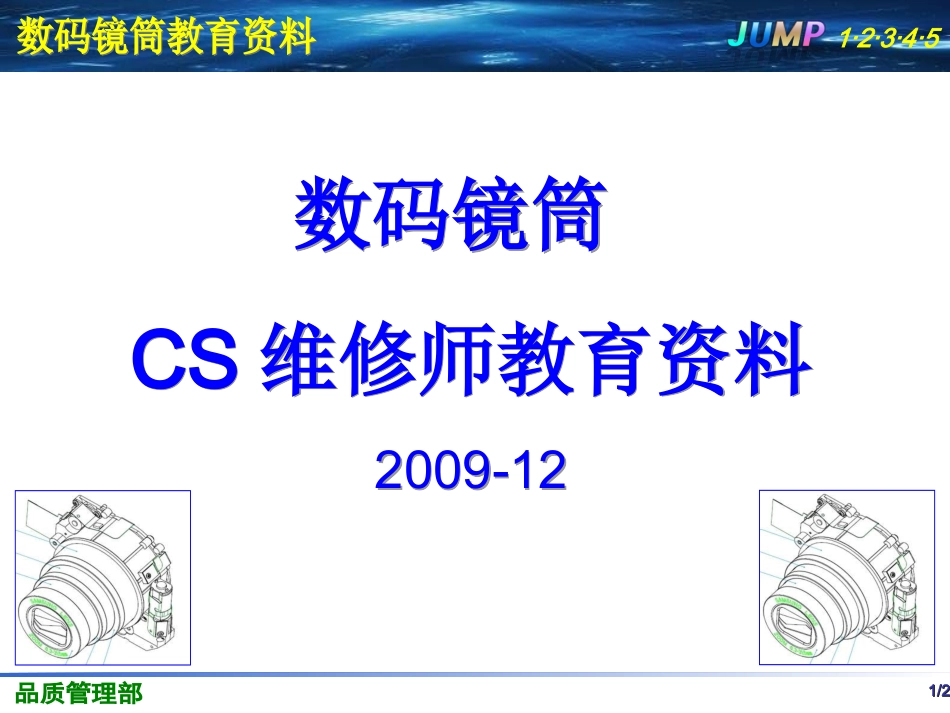

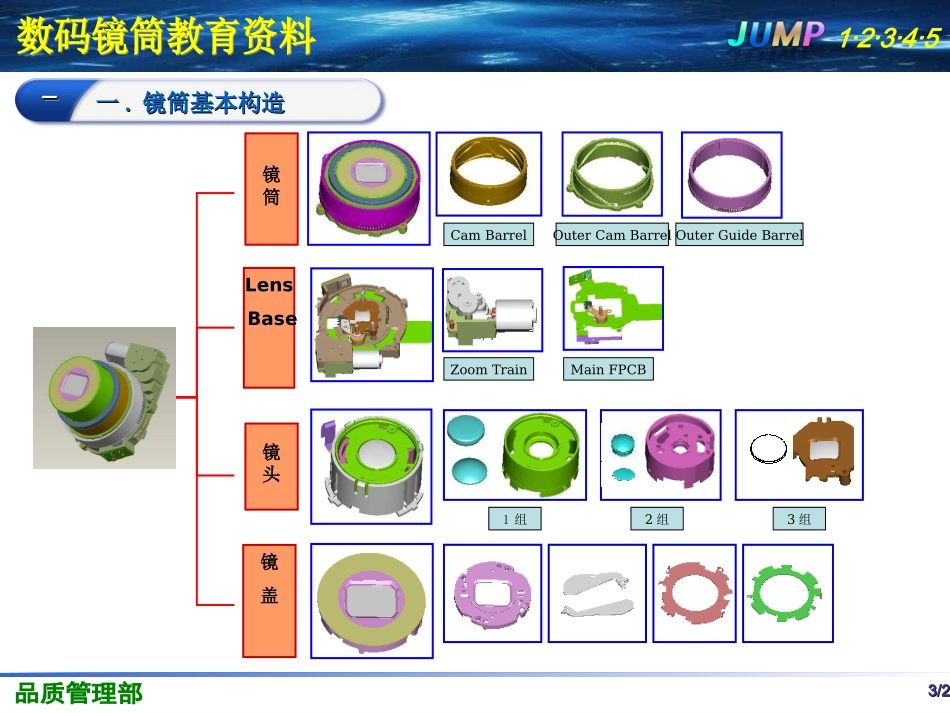

11/22/221·2·3·4·5数码镜筒CS维修师教育资料2009-12数码镜筒CS维修师教育资料2009-1222/22/221·2·3·4·5目录目录一一..镜筒基本构造镜筒基本构造二二..镜筒组件及功能镜筒组件及功能三三..镜筒动作原理镜筒动作原理四四..镜筒信赖性镜筒信赖性五五.TSOE.TSOE镜筒量产镜筒量产机种现况机种现况33/22/221·2·3·4·5镜筒LensBase镜头镜盖CamBarrelOuterCamBarrelOuterGuideBarrelZoomTrainMainFPCB1组2组3组一一..镜筒基本构造镜筒基本构造---44/22/221·2·3·4·5•Sensor（传感器）是将光信号转换成电信号的一种电子器件。•作用：通过Sensor判定镜筒所处的状态，并给出相应的高低电平。•分类：目前所使用的Sensor有：PI、PR、RotatorSensor、GyroSensor二二..镜筒组件及功能---Sensor简介55/22/221·2·3·4·5PI（PhotoInterrupter）的功能：在使用功能上，分为AFPI和ZPIAFPI通过光电三极管的高低电平，判定后组的零点位置ZPI通过扇叶轮在PI内部旋转，记录三极管高低电平脉冲数PR（PhotoReflector）的功能：ZPR通过判定反射纸的反射光，判定镜筒所处的位置（主要为短焦Wide位置）AFPIZPIZPR二二..镜筒组件及功能---PI、PR的基本原理PI、PR的基本原理66/22/221·2·3·4·5快门/光圈动作原理•相机要实现成像功能，必须保证CCD上接收的光线的“数量”。“数量”少，拍出来的图像就暗；反之图像发白，都不能达到理想的效果。区分分类功能示例开/大闭/小快门Shutter-控制曝光时间光圈IRIS控制曝光量--ND类通过NDFilter来调整光透过量步进类通过光圈大小变化来调整光透过面积二二..镜筒组件及功能---77/22/221·2·3·4·5永磁体接信号开关S/NN/S动作原理当螺线圈通电后，便会在其周围产生磁力线。通过软磁体的尖端效应，磁极便会在图示两端分布。此时软磁体吸引起杠杆作用的永磁体，使其向某一方向移动，这样便驱动快门、光圈运动。动作原理当螺线圈通电后，便会在其周围产生磁力线。通过软磁体的尖端效应，磁极便会在图示两端分布。此时软磁体吸引起杠杆作用的永磁体，使其向某一方向移动，这样便驱动快门、光圈运动。二二..镜筒组件及功能---S4镜筒快门原理示例S4镜筒快门原理示例88/22/221·2·3·4·5三三..镜筒动作原理镜筒动作原理---1.Close->Wide（开机）电源开关ON━ZoomMotor（CW）驱动━检测到ZOOMPhotoReflector(ZMPI-A)的信号变化后(145-（OverrunPulse)Pulse转动━ZoomMotor中断处理（50msec）━ZoomMotor停止━AF步进电机（CW）驱动━检测到AFPhotoInterrupter(AFPI)的信号变化━AF电机驱动197step（”A”部分）━AF步进电机停止上面的驱动处理完成后，进入拍摄就绪状态99/22/221·2·3·4·52.Wide->Tele（变焦）三三..镜筒动作原理镜筒动作原理---长焦信号触发━ZoomMotor驱动（CW方向）━Zoom脉冲开始计数━检测到长焦信号关闭或Tele到达最大值━ZoomMotor中断处理(50msec)━ZoomMotor停止━AF步进电机驱动（设定位置）━AF步进电机停止1010/22/221·2·3·4·53.Tele->Wide（变焦）三三..镜筒动作原理镜筒动作原理---短焦信号触发━ZoomMotorCCW驱动━Zoom脉冲开始计数━WideSwitchOff检出━Motor中断处理(50msec)━ZoomMotor停止━AFMotor驱动到设定位置━AFSteppingMotor停止1111/22/221·2·3·4·54.Wide->Close（关机）三三..镜筒动作原理镜筒动作原理---PowerSwitchOff━AFSteppingMotorCCW方向驱动━AFPI信号变化检出━AFSteppingMotorCCW方向(B:135step)驱动━AFSteppingMotor停止━ZoomMotorCCW方向驱动━ZMPI-A信号变化检出━ZMPI-Bcount到(C:-477)pulse为止ZoomMotorCCW方向驱动━ZoomMotorBrake(50msec)ZoomMotorStop⇒1212/22/221·2·3·4·5镜筒对应相机生产地S4/S4-NS760、S860、ES50、ES55、ES60、ES10、ES15、ES17TSOEL4NV30、NV40、L100、L110、L210、PL50、PL51TSOEN2S-NS1070、L201、L301、ST45、ST50TSOEE1PL55、PL60、PL65TSOEE2IT100、PL70TSOEE3WB1000韩国E12ST500、ST550、TSOEHZ1010WB500、WB550韩国/TSOE五五.TSOE.TSOE镜筒量产机种现况镜筒量产机种现况---
