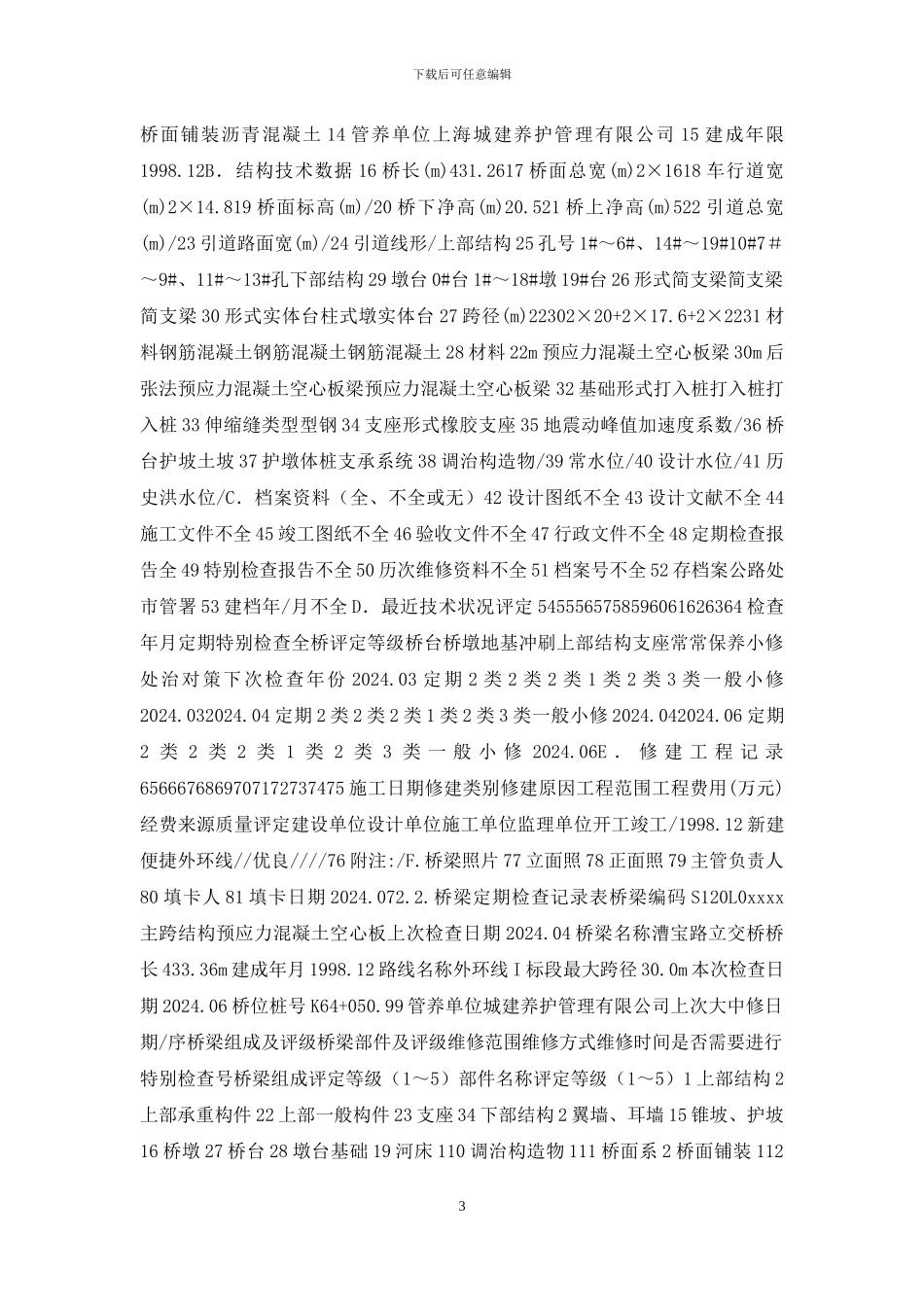

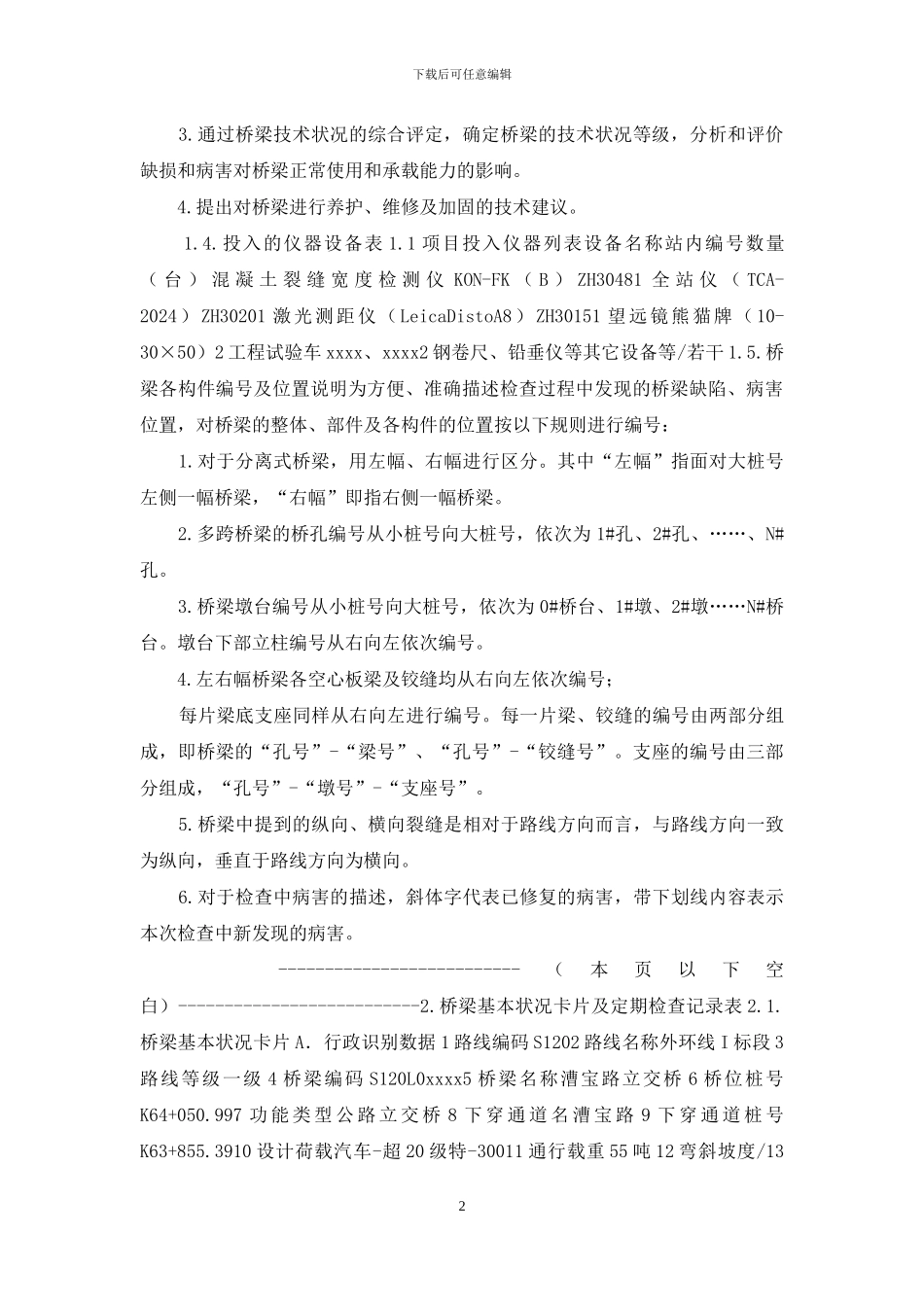

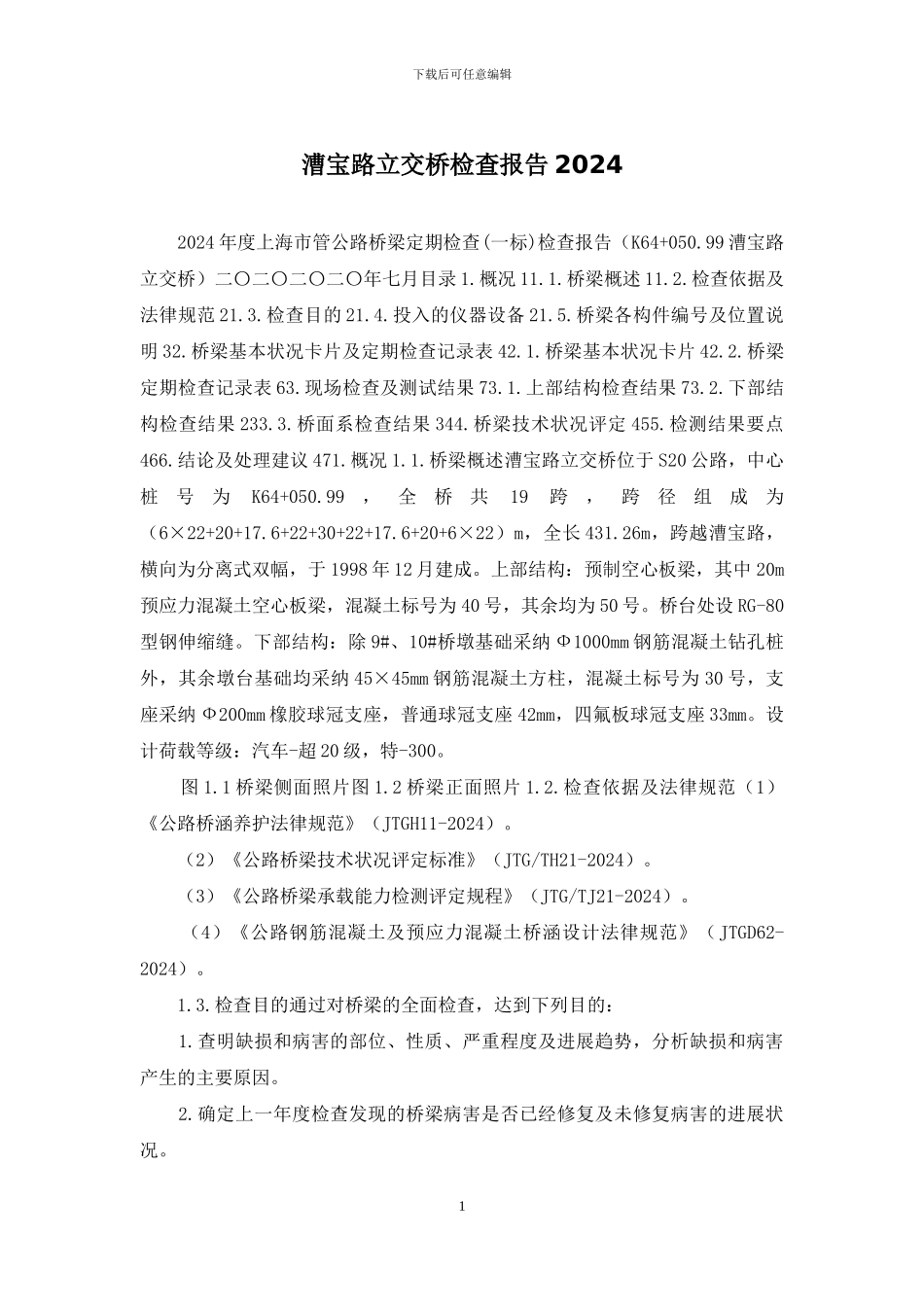

下载后可任意编辑漕宝路立交桥检查报告 2024 2024 年度上海市管公路桥梁定期检查(一标)检查报告（K64+050.99 漕宝路立交桥）二〇二〇二〇二〇年七月目录 1.概况 11.1.桥梁概述 11.2.检查依据及法律规范 21.3.检查目的 21.4.投入的仪器设备 21.5.桥梁各构件编号及位置说明 32.桥梁基本状况卡片及定期检查记录表 42.1.桥梁基本状况卡片 42.2.桥梁定期检查记录表 63.现场检查及测试结果 73.1.上部结构检查结果 73.2.下部结构检查结果 233.3.桥面系检查结果 344.桥梁技术状况评定 455.检测结果要点466.结论及处理建议 471.概况 1.1.桥梁概述漕宝路立交桥位于 S20 公路，中心桩号为K64+050.99，全桥共19跨，跨径组成为（6×22+20+17.6+22+30+22+17.6+20+6×22）m，全长 431.26m，跨越漕宝路，横向为分离式双幅，于 1998 年 12 月建成。上部结构：预制空心板梁，其中 20m预应力混凝土空心板梁，混凝土标号为 40 号，其余均为 50 号。桥台处设 RG-80型钢伸缩缝。下部结构：除 9#、10#桥墩基础采纳 Ф1000mm 钢筋混凝土钻孔桩外，其余墩台基础均采纳 45×45mm 钢筋混凝土方柱，混凝土标号为 30 号，支座采纳 Ф200mm 橡胶球冠支座，普通球冠支座 42mm，四氟板球冠支座 33mm。设计荷载等级：汽车-超 20 级，特-300。 图 1.1 桥梁侧面照片图 1.2 桥梁正面照片 1.2.检查依据及法律规范（1）《公路桥涵养护法律规范》（JTGH11-2024）。 （2）《公路桥梁技术状况评定标准》（JTG/TH21-2024）。 （3）《公路桥梁承载能力检测评定规程》（JTG/TJ21-2024）。 （4）《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTGD62-2024）。 1.3.检查目的通过对桥梁的全面检查，达到下列目的： 1.查明缺损和病害的部位、性质、严重程度及进展趋势，分析缺损和病害产生的主要原因。 2.确定上一年度检查发现的桥梁病害是否已经修复及未修复病害的进展状况。 1下载后可任意编辑 3.通过桥梁技术状况的综合评定，确定桥梁的技术状况等级，分析和评价缺损和病害对桥梁正常使用和承载能力的影响。 4.提出对桥梁进行养护、维修及加固的技术建议。 1.4.投入的仪器设备表 1.1 项目投入仪器列表设备名称站内编号数量（ 台 ） 混 凝 土 裂 缝 宽 度 检 测 仪 KON-FK （ B ） ZH30481 全 站 仪 （ TCA-2024）ZH30201 激光测距仪（LeicaDistoA8）ZH30151 望远镜熊猫牌（10-30×50）2 工程试...
