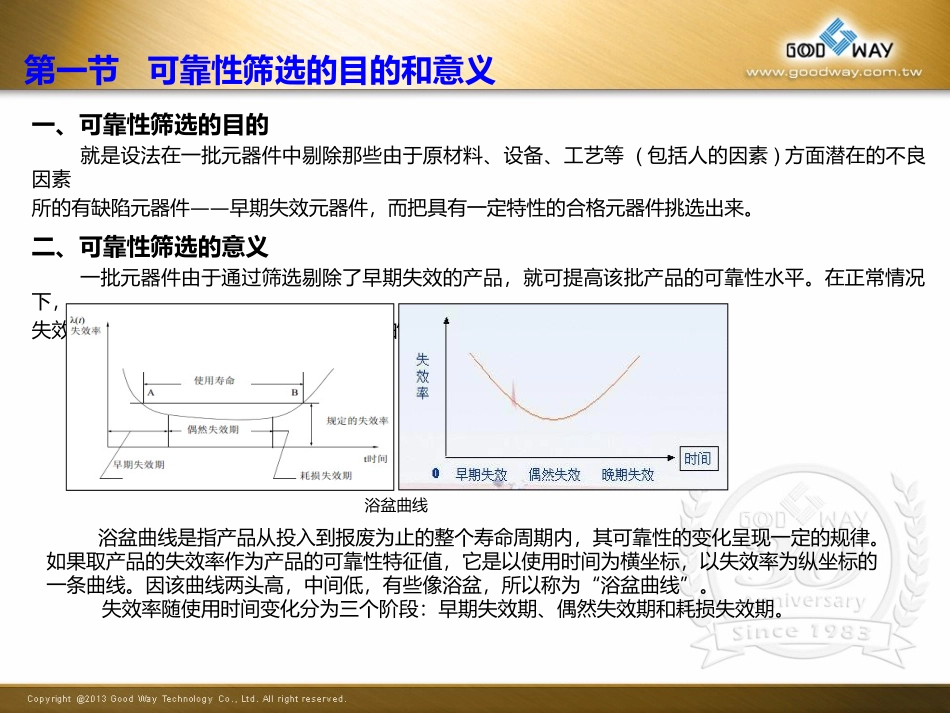

品可靠性能產檢驗可靠性筛选试验可靠性筛选试验第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第第一节可靠性筛选的目的和意义一、可靠性筛选的目的就是设法在一批元器件中剔除那些由于原材料、设备、工艺等(包括人的因素)方面潜在的不良因素所的有缺陷元器件——早期失效元器件,而把具有一定特性的合格元器件挑选出来。二、可靠性筛选的意义一批元器件由于通过筛选剔除了早期失效的产品,就可提高该批产品的可靠性水平。在正常情况下,失效率可以降低半个到一个数量级,个别的甚至可降低两个数量级。浴盆曲线浴盆曲线是指产品从投入到报废为止的整个寿命周期内,其可靠性的变化呈现一定的规律。如果取产品的失效率作为产品的可靠性特征值,它是以使用时间为横坐标,以失效率为纵坐标的一条曲线。因该曲线两头高,中间低,有些像浴盆,所以称为“浴盆曲线”。失效率随使用时间变化分为三个阶段:早期失效期、偶然失效期和耗损失效期。一、可靠性筛选的特点1.无论是电子元器件,还是电子设备,其失效机理在产品制造出来以后就已经固定。所以,可靠性筛选不能改变其失效机理,不能改变单个产品的固有可靠性水平。但是,通过筛选,可剔除早期失效产品,从而提高成批产品总体的可靠性水平。或者说,筛选不能提高产品的固有可靠性,只能提高产品的使用可靠性。2.可靠性筛选对性能良好的产品应该是一种非破坏性试验,即试验应力对好产品的损伤要尽可能小。反映在整批产品特性上,就是不应影响其失控机理、失效模式和正常工作,在此前提下,可考虑加大应力进行筛选,以提高筛选效果和缩短筛选时间。3.可靠性筛选不同于对产品的质量验收和工艺质量管理。第一,筛选的目的不是检查产品在测量的时候是否合格,而是假设所有产品在开始时都是合格的;第二,筛选是一个挑选过程,故要对产品进行100%的筛选检查;第三,由筛选分出的等级是由寿命要求和产品预期应用的工作条件而定的。因此,从概念上说,筛选与质量验收工艺、质量管理不同,它不是因为一个或几个参数测量值超过可接收的标准范围而加以剔除,而是考虑这些测量值可能是潜在的早期失效(不可靠)的预兆。第二节可靠性筛选试验的特点和分类(1)筛选试验一般要100%地对受试产品施加压力,目的是暴露产品固有的以及生产和、工艺过程引进和那些一般在正常质量检验和试验过程中不会出现的缺陷;(2)筛选试验是一种非破坏性试验,不应影响整批产品失效机理、失效模式和正常工作;(3)筛选试验是一个挑选过程,对产品进行100%的筛选检查,由筛选分出的等级是相应于寿命要求和产品预期应用的工作条件而定的,但筛选试验条件不必准确模拟真实的工作条件和环境条件。(4)对单个产品来说,可靠性筛选试验不能提高其可靠性,相反,若筛选项目和所用的“应力”水平选择不当,还会使单个产品的可靠性降低,同时,对于生产部门来说,可靠性筛选试验好要付一定的代价(成品率降低、成本增加、生产周期加长等),但由于通过可靠性筛选试验剔除了整批产品中的早期失效产品,因此可提高整批产品的可靠性,二、可靠性筛选试验的分类根据筛选的性质和所加的应力或所使用的仪器设备的不同,可靠性筛选试验大致可以分类如下:1.检查筛选(1)目视或放大镜、显微镜检查筛选(2)红外线非破坏性检查筛选(3)x射线非破坏性检查筛选(4)颗粒碰撞噪声测试筛选2.密封性筛选(1)液浸浸没检漏筛选(2)氦质谱检漏筛选(3)放射性同位素气体示踪检漏筛选(4)度试验筛选3.环境应力筛选(1)力学环境应力筛选(2)气候环境应力筛选(3)特殊环境应力筛选(4)混合环境应力筛选4.寿命筛选(1)高温贮存筛选(2)低温贮存筛选(3)功率老炼筛选5.测试筛选(1)初始参选筛选(又称分布截尾帅选)(2)线性判别筛选确定筛选项目的原则1.选择那些对剔除元器件早期失效有重大影响的项目;2.所有筛选项目应使筛选过的元器件具有较高的稳定性和可靠性。3.所有筛选项目不仅要具有较好的经济性,而且还要有理想的、较高的筛选效率。4.确定筛选...
