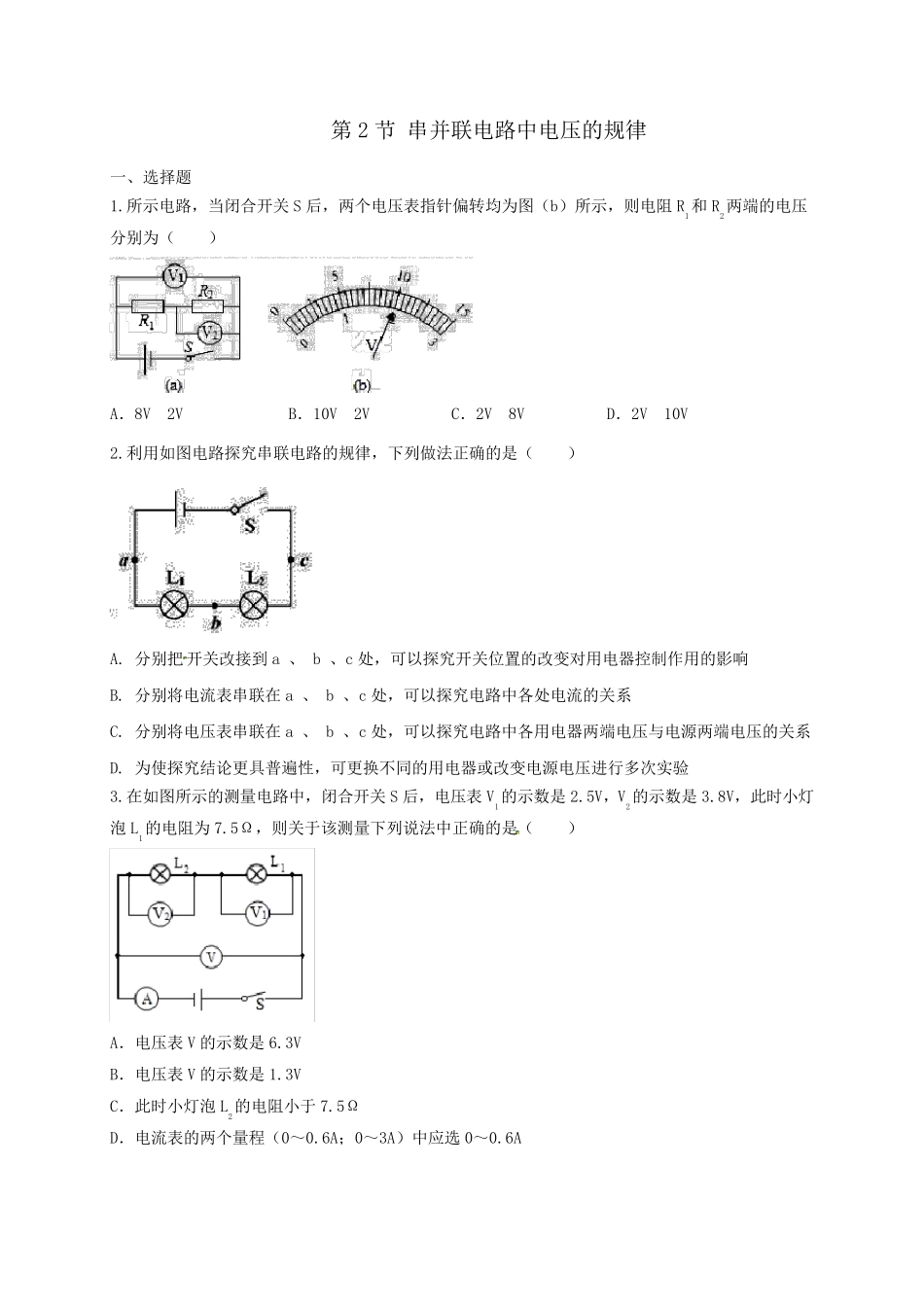

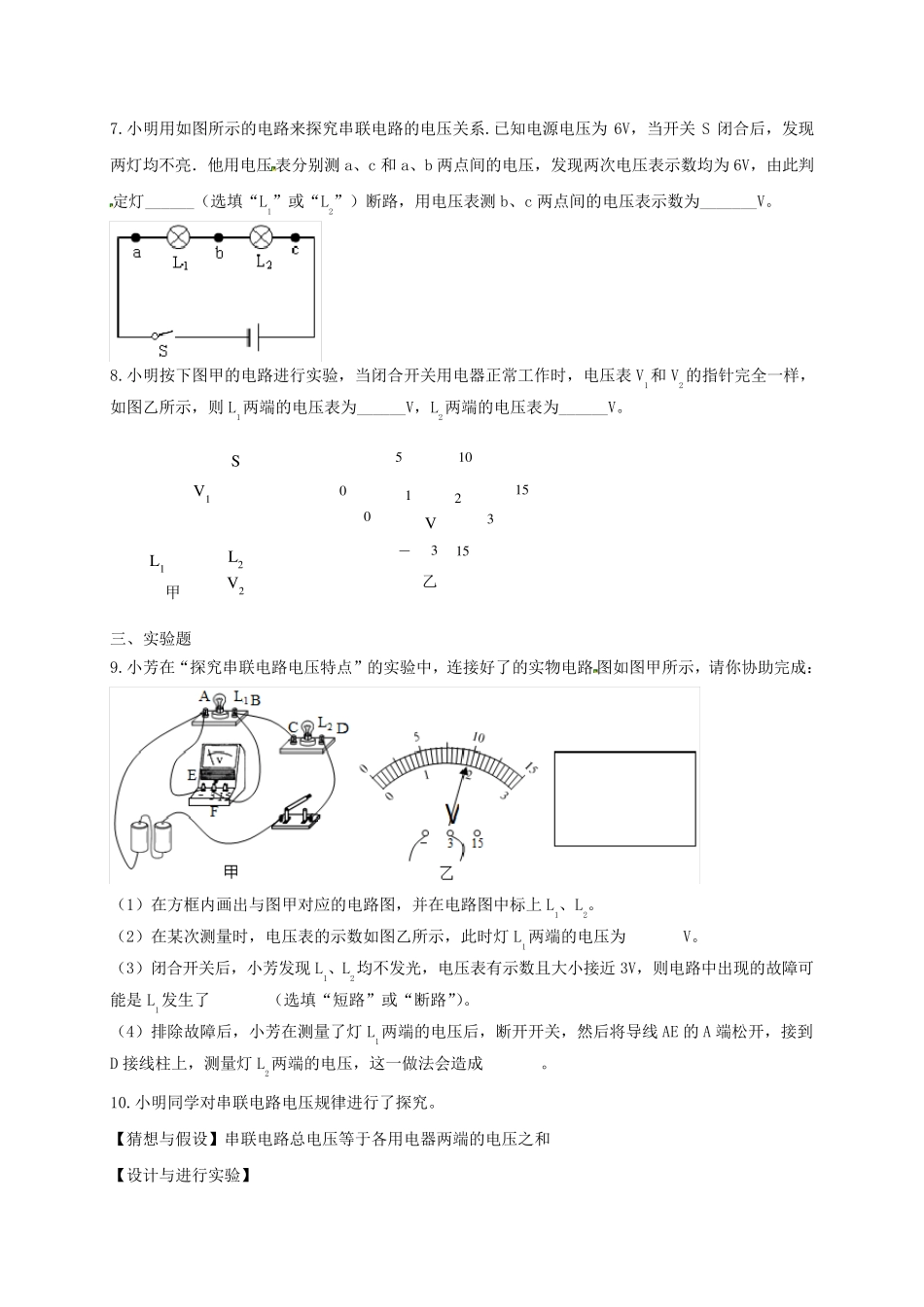

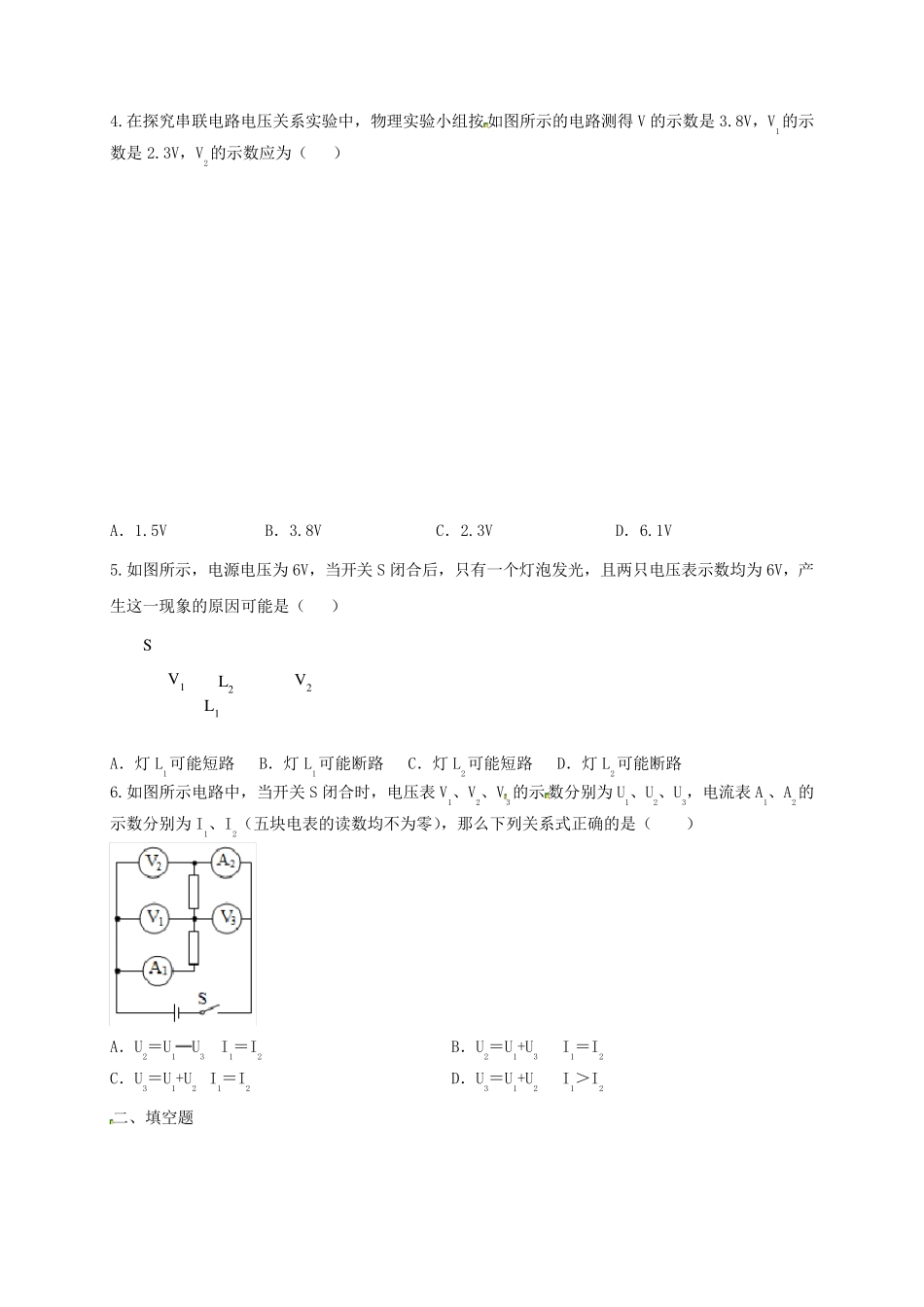

第2 节 串并联电路中电压的规律 一、选择题 1.所示电路,当闭合开关S 后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为( ) A.8V 2V B.10V 2V C.2V 8V D.2V 10V 2.利用如图电路探究串联电路的规律,下列做法正确的是( ) A. 分别把开关改接到a 、 b 、c 处,可以探究开关位置的改变对用电器控制作用的影响 B. 分别将电流表串联在a 、 b 、c 处,可以探究电路中各处电流的关系 C. 分别将电压表串联在a 、 b 、c 处,可以探究电路中各用电器两端电压与电源两端电压的关系 D. 为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验 3.在如图所示的测量电路中,闭合开关S 后,电压表V1的示数是2.5V,V2的示数是3.8V,此时小灯泡L1的电阻为7.5Ω,则关于该测量下列说法中正确的是( ) A.电压表V 的示数是6.3V B.电压表V 的示数是1.3V C.此时小灯泡L2的电阻小于 7.5Ω D.电流表的两个量程(0~0.6A;0~3A)中应选0~0.6A 4.在探究串联电路电压关系实验中,物理实验小组按如图所示的电路测得V 的示数是3.8V,V1的示数是2.3V,V2的示数应为( ) A.1.5V B.3.8V C.2.3V D.6.1V 5.如图所示,电源电压为6V,当开关S 闭合后,只有一个灯泡发光,且两只电压表示数均为6V,产生这一现象的原因可能是( ) A.灯L1可能短路 B.灯L1可能断路 C.灯L2可能短路 D.灯L2可能断路 6.如图所示电路中,当开关S 闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1、I2(五块电表的读数均不为零),那么下列关系式正确的是( ) A.U2=U1═U3 I1=I2 B.U2=U1+U3 I1=I2 C.U3=U1+U2 I1=I2 D.U3=U1+U2 I1>I2 二、填空题 V 1 V 2 L2 L1 S 7.小明用如图所示的电路来探究串联电路的电压关系.已知电源电压为6V,当开关S 闭合后,发现两灯均不亮.他用电压表分别测a、c 和a、b 两点间的电压,发现两次电压表示数均为6V,由此判定灯______(选填“L1”或“L2”)断路,用电压表测b、c 两点间的电压表示数为_______V。 8.小明按下图甲的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针完全一样,如图乙所示,则 L1两端的电压表为______V,L2两端的电压表为______V。 三、实验题 9.小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成: (...
