人教版九年级物理第十七章《欧姆定律》单元测试

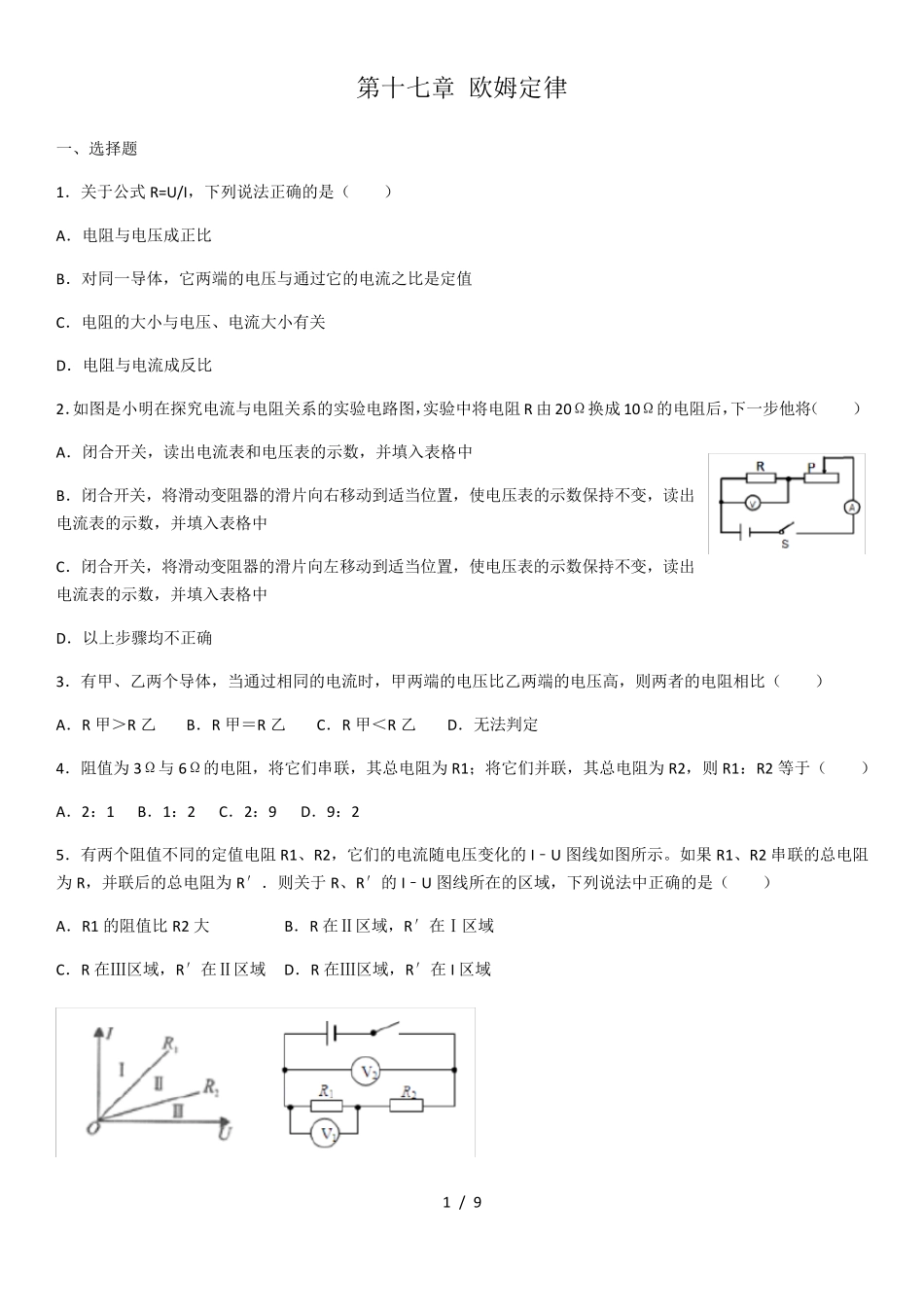

1 / 9 第十七章 欧姆定律 一、选择题 1．关于公式R=U/I，下列说法正确的是（ ） A．电阻与电压成正比 B．对同一导体，它两端的电压与通过它的电流之比是定值 C．电阻的大小与电压、电流大小有关 D．电阻与电流成反比 2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R 由20Ω换成10Ω的电阻后，下一步他将（ ） A．闭合开关，读出电流表和电压表的示数，并填入表格中 B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中 C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中 D．以上步骤均不正确 3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（ ） A．R 甲＞R 乙 B．R 甲＝R 乙 C．R 甲＜R 乙 D．无法判定 4．阻值为 3Ω与6Ω的电阻，将它们串联，其总电阻为 R1；将它们并联，其总电阻为 R2，则 R1：R2 等于（ ） A．2：1 B．1：2 C．2：9 D．9：2 5．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U 图线如图所示。如果 R1、R2 串联的总电阻为 R，并联后的总电阻为 R′．则关于R、R′的I﹣U 图线所在的区域，下列说法中正确的是（ ） A．R1 的阻值比R2 大 B．R 在Ⅱ区域，R′在Ⅰ区域 C．R 在Ⅲ区域，R′在Ⅱ区域 D．R 在Ⅲ区域，R′在I 区域 2 / 9 6．如图所示，R1＝5Ω，R2＝10Ω，则电压表 V1、V2 示数之比是（ ） A．1：2 B．2：1 C．1：3 D．3：1 7．如图所示，当开关 S 由闭合变为断开时，下列说法中不正确的是（ ） A．电路中的电流为零 B．灯泡两端电压为零 C．电灯的电阻为零 D．电源两端的电压不为零 8．如图所示电路中，电源电压保持不变，闭合开关 S 后，电路正常工作，过了一会儿，灯 L 变亮，两只电表中只有一只电表示数变大。则下列判断正确的是（ ） A．R0 短路，电流表示数变大 B．R1 断路，电压表示数变大 C．R1 断路，电流表示数变大 D．R0 短路，电压表示数变大 9．热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ） 10．如图所示的四幅电路图中，在滑动变阻器的滑片 P 从 a 端滑到 b 端的过程中，灯从亮变...
