人教版九年级物理第十六章综合测试卷附答案

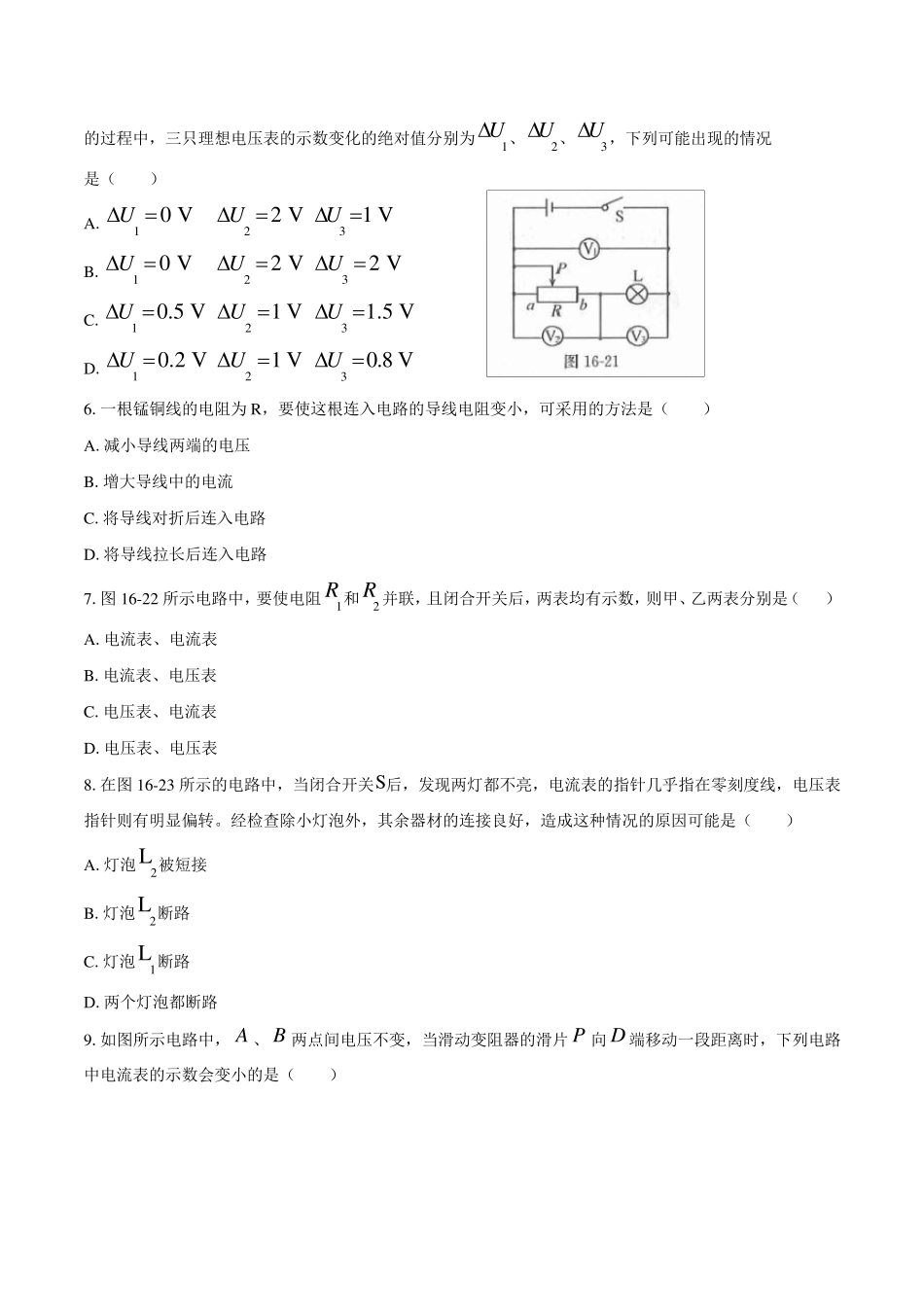

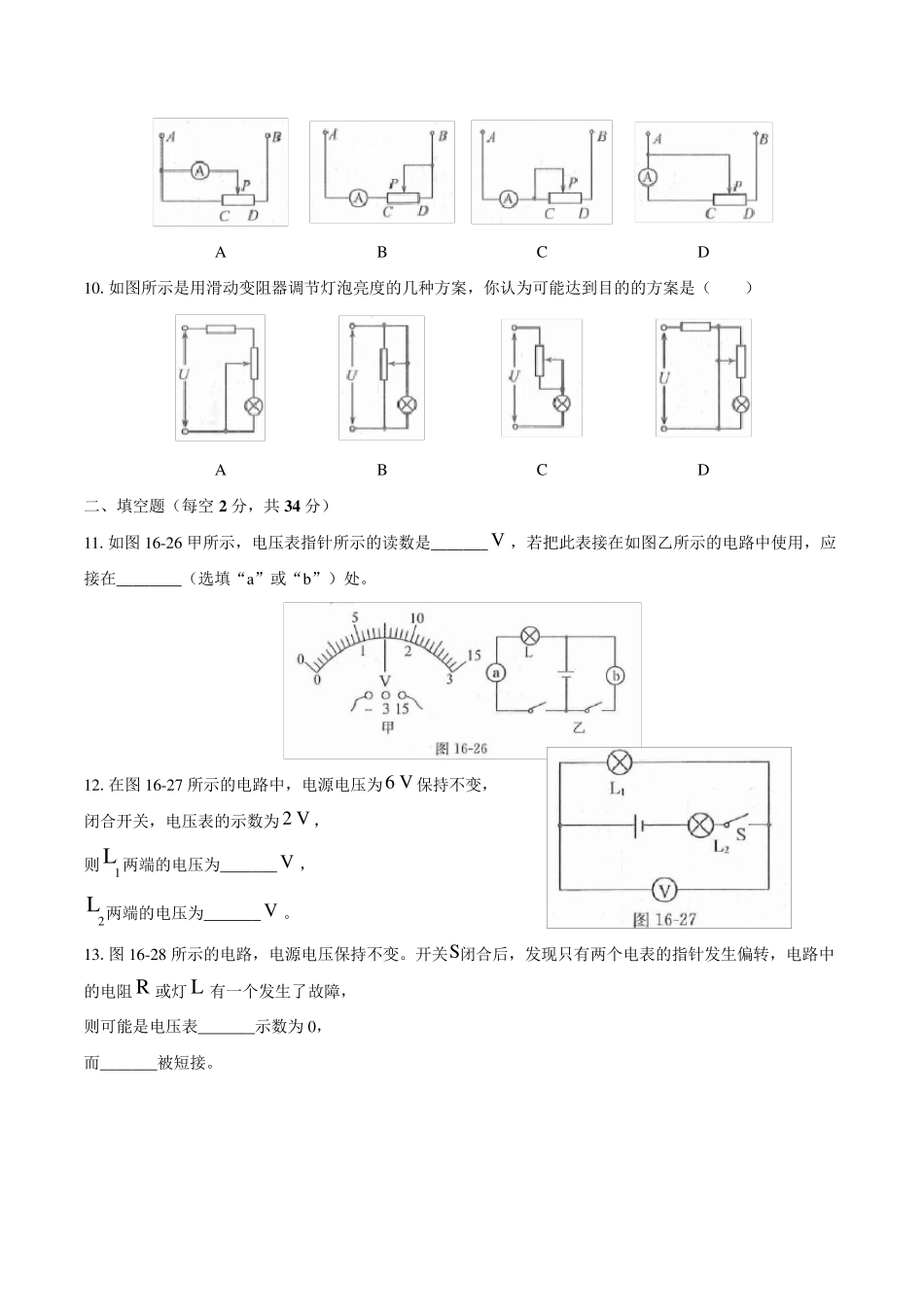

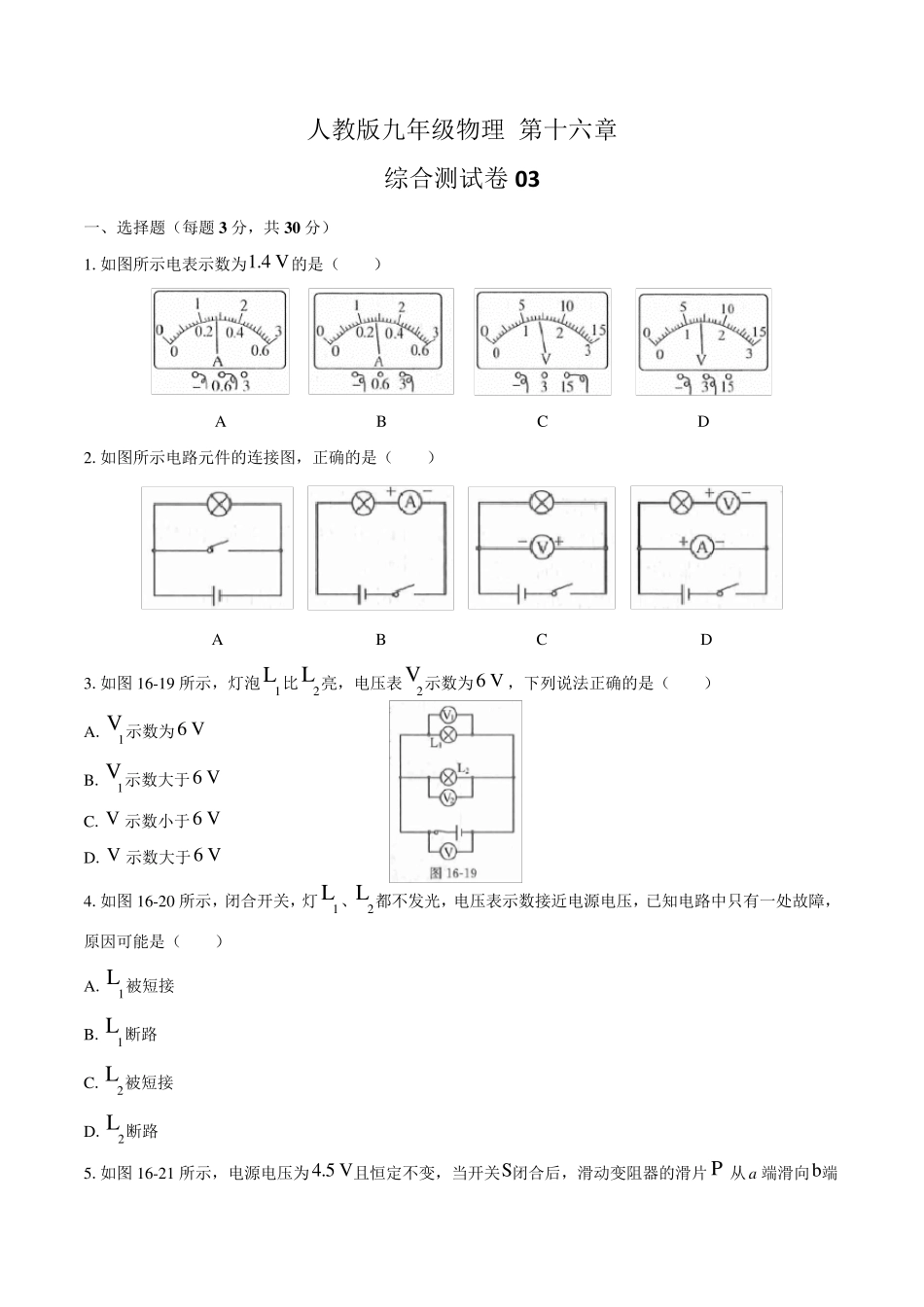

人教版九年级物理 第十六章 综合测试卷03 一、选择题（每题 3 分，共 3 0 分） 1.如图所示电表示数为1.4 V的是（ ） A B C D 2.如图所示电路元件的连接图，正确的是（ ） A B C D 3.如图 16-19 所示，灯泡1L 比2L 亮，电压表2V 示数为6 V ，下列说法正确的是（ ） A.1V 示数为6 V B.1V 示数大于6 V C. V 示数小于6 V D. V 示数大于6 V 4.如图 16-20 所示，闭合开关，灯1L 、2L 都不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能是（ ） A.1L 被短接 B.1L 断路 C.2L 被短接 D.2L 断路 5.如图 16-21 所示，电源电压为4.5 V且恒定不变，当开关S闭合后，滑动变阻器的滑片 P 从 a 端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为1U、2U、3U，下列可能出现的情况 是（ ） A.10 VU 22 VU 3 1 VU B.10 VU 22 VU 32 VU C.10.5 VU 21 VU 31.5 VU D.10.2 VU 21 VU 30.8 VU 6.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（ ） A.减小导线两端的电压 B.增大导线中的电流 C.将导线对折后连入电路 D.将导线拉长后连入电路 7.图 16-22 所示电路中，要使电阻1R 和2R 并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ） A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表 8.在图 16-23 所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ） A.灯泡2L 被短接 B.灯泡2L 断路 C.灯泡1L 断路 D.两个灯泡都断路 9.如图所示电路中，A 、 B 两点间电压不变，当滑动变阻器的滑片 P 向 D 端移动一段距离时，下列电路中电流表的示数会变小的是（ ） A B C D 10.如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ） A B C D 二、填空题（每空2 分，共3 4 分） 11.如图16-26 甲所示，电压表指针所示的读数是_______ V ，若把此表接在如图乙所示的电路中使用，应接在________（选填“a”或“b”）处。 12.在图16-27 所示的电路中，电源电压为6 V 保持不变， 闭合开关，电压表的示数为2 V ， 则1L 两端的电压...
