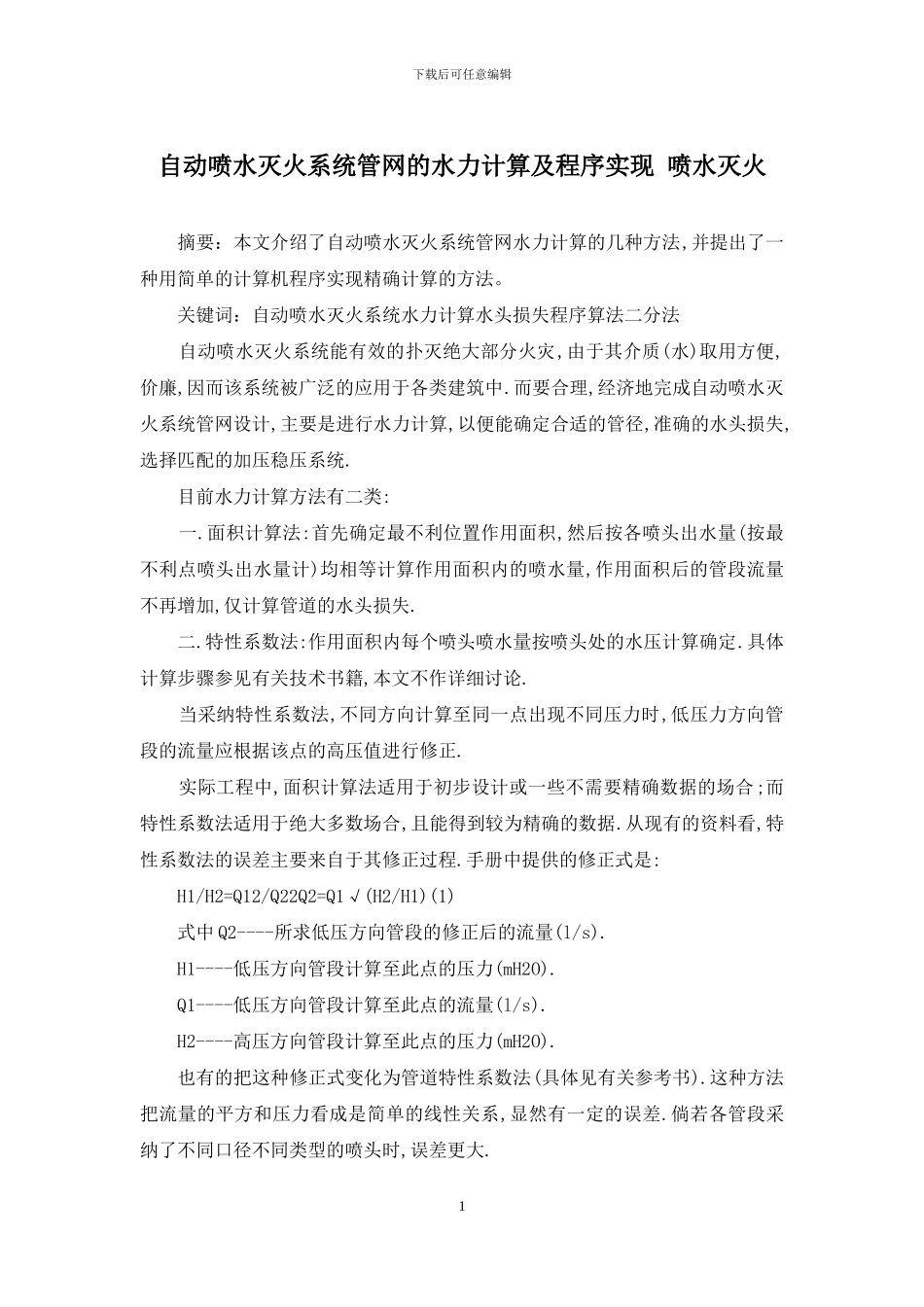

下载后可任意编辑自动喷水灭火系统管网的水力计算及程序实现 喷水灭火 摘要：本文介绍了自动喷水灭火系统管网水力计算的几种方法,并提出了一种用简单的计算机程序实现精确计算的方法。 关键词：自动喷水灭火系统水力计算水头损失程序算法二分法 自动喷水灭火系统能有效的扑灭绝大部分火灾,由于其介质(水)取用方便,价廉,因而该系统被广泛的应用于各类建筑中.而要合理,经济地完成自动喷水灭火系统管网设计,主要是进行水力计算,以便能确定合适的管径,准确的水头损失,选择匹配的加压稳压系统. 目前水力计算方法有二类: 一.面积计算法:首先确定最不利位置作用面积,然后按各喷头出水量(按最不利点喷头出水量计)均相等计算作用面积内的喷水量,作用面积后的管段流量不再增加,仅计算管道的水头损失. 二.特性系数法:作用面积内每个喷头喷水量按喷头处的水压计算确定.具体计算步骤参见有关技术书籍,本文不作详细讨论. 当采纳特性系数法,不同方向计算至同一点出现不同压力时,低压力方向管段的流量应根据该点的高压值进行修正. 实际工程中,面积计算法适用于初步设计或一些不需要精确数据的场合;而特性系数法适用于绝大多数场合,且能得到较为精确的数据.从现有的资料看,特性系数法的误差主要来自于其修正过程.手册中提供的修正式是: H1/H2=Q12/Q22Q2=Q1√(H2/H1)(1) 式中 Q2----所求低压方向管段的修正后的流量(l/s). H1----低压方向管段计算至此点的压力(mH2O). Q1----低压方向管段计算至此点的流量(l/s). H2----高压方向管段计算至此点的压力(mH2O). 也有的把这种修正式变化为管道特性系数法(具体见有关参考书).这种方法把流量的平方和压力看成是简单的线性关系,显然有一定的误差.倘若各管段采纳了不同口径不同类型的喷头时,误差更大. 1下载后可任意编辑 因此,有人提出了另一种修正方法,即倒推法: Q12=B1H1 Q22=B2H2 Qn2=BnHn(2) 式中 Q----低压方向管段上某喷头流量(l/s) B----低压方向管段上某喷头特性系数 H----低压方向管段上某喷头处压力(mH2O) 设该修正点高压为 Hm,低压方向管段最后一段管长为 ln,管道比阻为 An,则可得 Hm=Hn+AnlnQn2(3) 将(3)式,(2)式结合公式 Hn=Hn-1+An-1ln-1Qn-12 倒推至 H1,即可得在修正点高压为 Hm 时,低压方向管段最不利点的确切水压H1.最终可得到修正后的精确流量.该方法用手工计算极为繁琐,一般通过计算机编程,选用有效的算法加以解决. 针对倒推法的复杂,笔者认为:若手算,要得到精确的结...
