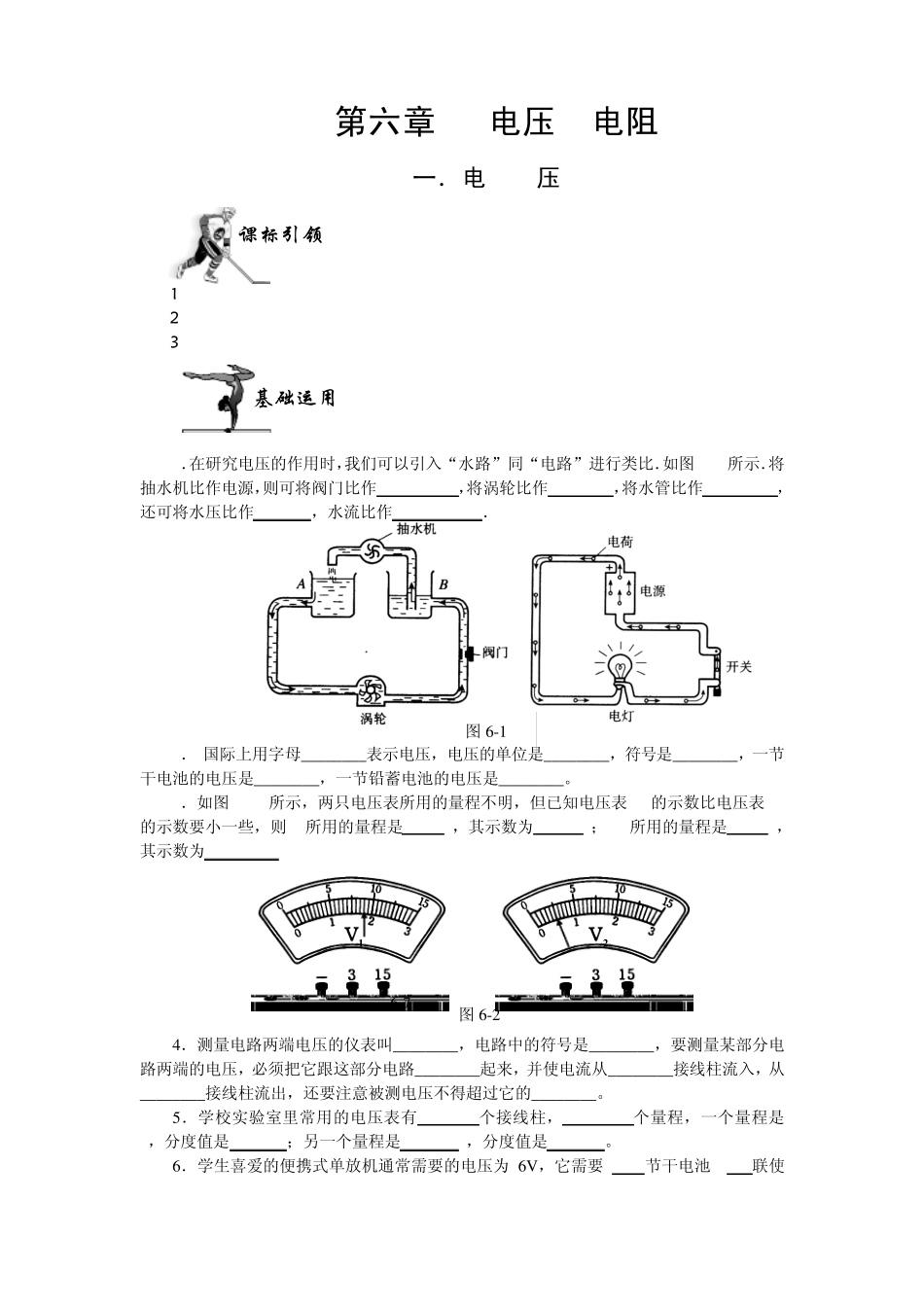

课标引领 图6-1 第六章 电压 电阻 一．电 压 1．电压的作用及其单位 2 ．一些常见的电压值 3 ．电压表的使用方法 1．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图6-1所示．将抽水机比作电源，则可将阀门比作 ，将涡轮比作 ，将水管比作 ，还可将水压比作 ，水流比作 ． 2． 国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。 3．如图6-2所示，两只电压表所用的量程不明，但已知电压表 V1的示数比电压表 V2的示数要小一些，则 V1所用的量程是 V，其示数为 V； V2所用的量程是 V，其示数为 V . 4．测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。 5．学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V，分度值是 ；另一个量程是 V，分度值是 。 6．学生喜爱的便携式单放机通常需要的电压为 6V，它需要__ _节干电池___ 联使基础运用 图6-7 1 2 图6-2 图 6-3 S 用，对人体安全的电压不高于__ V，我国家庭电路的电压为__ V． 7．下列有关电压的说法中，正确的是（ ） A． 某电路中有电流，它的两端不一定有电压 B． 某电路两端有电压，电路中一定有电流 C． 自然界中，有的动物本身就可以产生电压，用来自卫 D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的 8．《深圳商报》2004年 3月 11日报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。这种能量转化和储存的方式是( ) A．太阳能转化为内能，再转化为电能 B．太阳能转化为电能，再转化为化学能 C．太阳能转化为内能，再转化为化学能 D．太阳能转化为电能，再转化为光能 9．在图 6-3所示的电路中，当开关 S断开时，下列说法中正确的是（ ） A． 电源两端电压为零 B． 电灯两端电压为零 C． 开关两端电压为零 D． 以上说法都不正确 10．小红在有关资料中查找出了几种电压值，你认为其中最大的是（ ） A.人体的安全电压 B.洗衣机正常工作的电压 C.手持移动电话电池的电压 D.发生闪电时,云层间的电压 11．...
