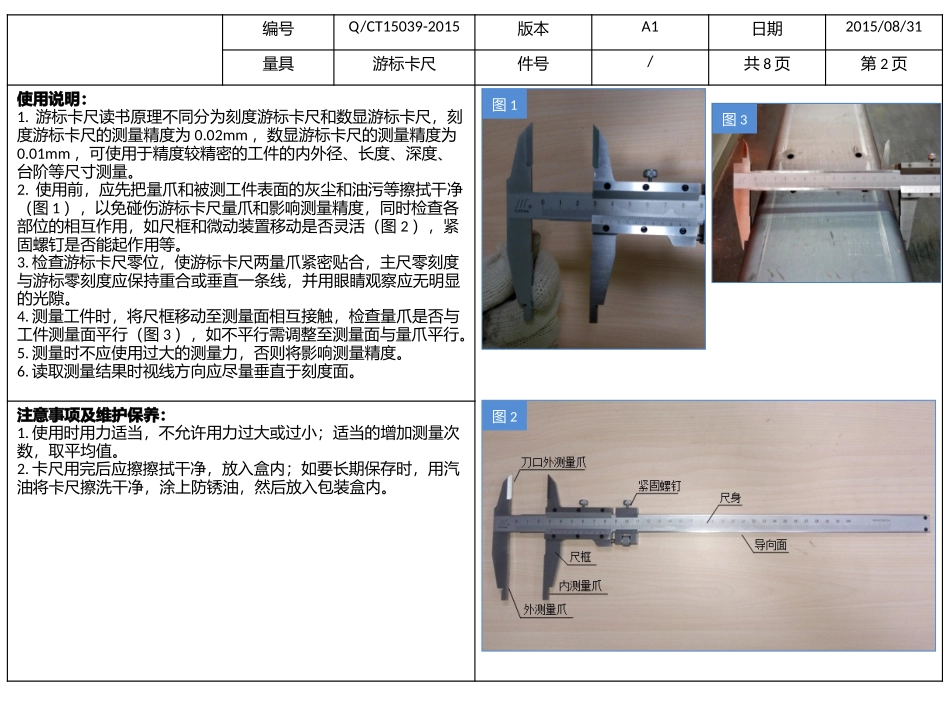

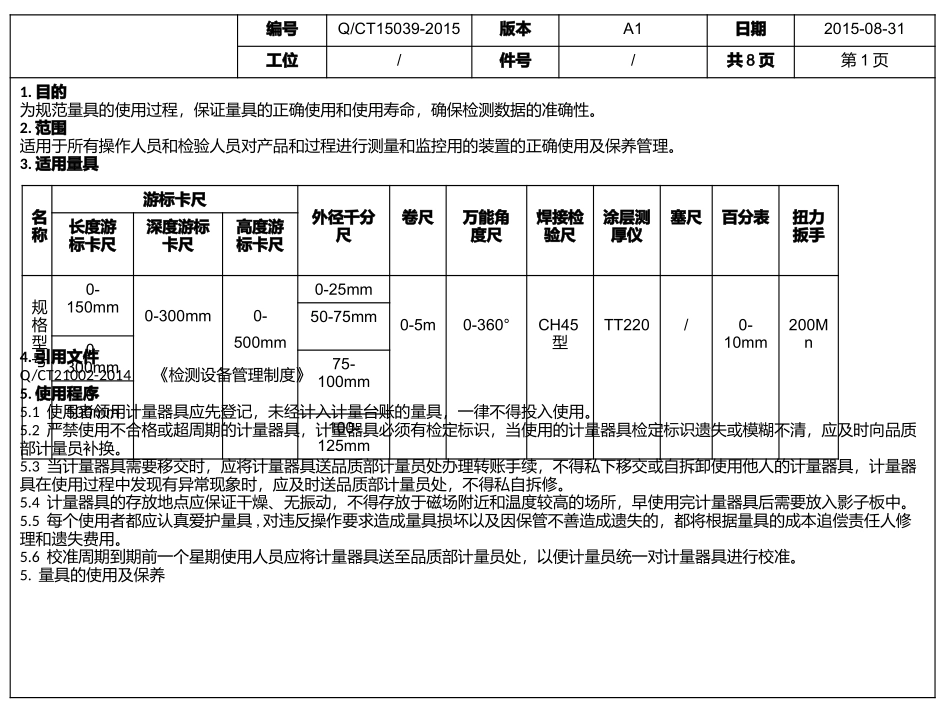

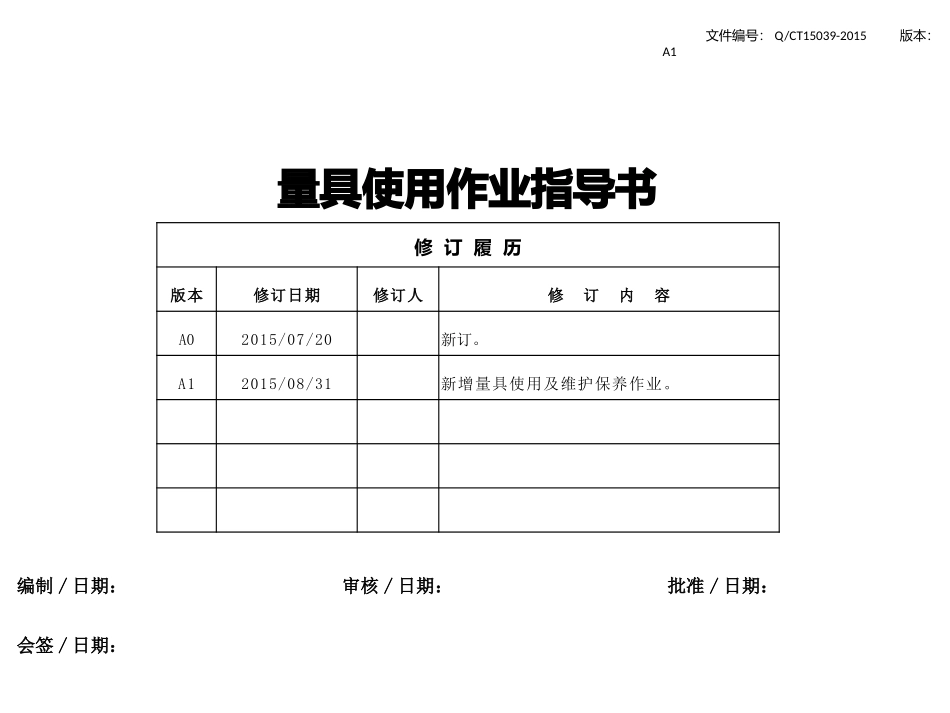

文件编号：Q/CT15039-2015版本：A1量具使用作业指导书修订履历版本修订日期修订人修订内容A02015/07/20新订。A12015/08/31新增量具使用及维护保养作业。编制/日期：审核/日期：批准/日期：会签/日期：编号Q/CT15039-2015版本A1日期2015-08-31工位/件号/共8页第1页1.目的为规范量具的使用过程，保证量具的正确使用和使用寿命，确保检测数据的准确性。2.范围适用于所有操作人员和检验人员对产品和过程进行测量和监控用的装置的正确使用及保养管理。3.适用量具4.引用文件Q/CT21002-2014《检测设备管理制度》5.使用程序5.1使用者领用计量器具应先登记，未经计入计量台账的量具，一律不得投入使用。5.2严禁使用不合格或超周期的计量器具，计量器具必须有检定标识，当使用的计量器具检定标识遗失或模糊不清，应及时向品质部计量员补换。5.3当计量器具需要移交时，应将计量器具送品质部计量员处办理转账手续，不得私下移交或自拆卸使用他人的计量器具，计量器具在使用过程中发现有异常现象时，应及时送品质部计量员处，不得私自拆修。5.4计量器具的存放地点应保证干燥、无振动，不得存放于磁场附近和温度较高的场所，早使用完计量器具后需要放入影子板中。5.5每个使用者都应认真爱护量具,对违反操作要求造成量具损坏以及因保管不善造成遗失的，都将根据量具的成本追偿责任人修理和遗失费用。5.6校准周期到期前一个星期使用人员应将计量器具送至品质部计量员处，以便计量员统一对计量器具进行校准。5.量具的使用及保养名称游标卡尺外径千分尺卷尺万能角度尺焊接检验尺涂层测厚仪塞尺百分表扭力扳手长度游标卡尺深度游标卡尺高度游标卡尺规格型号0-150mm0-300mm0-500mm0-25mm0-5m0-360°CH45型TT220/0-10mm200Mn50-75mm0-300mm75-100mm0-500mm100-125mm编号Q/CT15039-2015版本A1日期2015/08/31量具游标卡尺件号/共8页第2页使用说明：1.游标卡尺读书原理不同分为刻度游标卡尺和数显游标卡尺，刻度游标卡尺的测量精度为0.02mm，数显游标卡尺的测量精度为0.01mm，可使用于精度较精密的工件的内外径、长度、深度、台阶等尺寸测量。2.使用前，应先把量爪和被测工件表面的灰尘和油污等擦拭干净（图1），以免碰伤游标卡尺量爪和影响测量精度，同时检查各部位的相互作用，如尺框和微动装置移动是否灵活（图2），紧固螺钉是否能起作用等。3.检查游标卡尺零位，使游标卡尺两量爪紧密贴合，主尺零刻度与游标零刻度应保持重合或垂直一条线，并用眼睛观察应无明显的光隙。4.测量工件时，将尺框移动至测量面相互接触，检查量爪是否与工件测量面平行（图3），如不平行需调整至测量面与量爪平行。5.测量时不应使用过大的测量力，否则将影响测量精度。6.读取测量结果时视线方向应尽量垂直于刻度面。注意事项及维护保养：1.使用时用力适当，不允许用力过大或过小；适当的增加测量次数，取平均值。2.卡尺用完后应擦擦拭干净，放入盒内；如要长期保存时，用汽油将卡尺擦洗干净，涂上防锈油，然后放入包装盒内。图1图2图3编号Q/CT15039-2015版本A1日期2015/08/31量具千分尺件号/共8页第3页使用说明：1.千分尺读书原理不同分为刻度千分尺和数显千分尺，刻度千分尺的测量精度为0.01mm，数显千分尺的测量精度为0.001mm，可使用于精度精密的工件的外径、厚度等尺寸测量。2.使用前，应先把测砧和被测工件表面的灰尘和油污等擦拭干净，以免碰伤千分尺测砧和影响测量精度，并检查固定套管与微分筒零刻度是否重合（图1）。3.将被测件放到两测砧之间，调微分筒，使工作面快接触到被测件后（千分尺测砧面要与工件被测面保持平行（图2），不可歪“斜），调测力装置，直到听到三声咔、咔、咔时停止再进行读数。4.测量完毕后，转动微分筒使两测砧面与被测工件表面脱离，不许直接拉出或转动测力装置退出。注意事项及维护保养：1.千分尺是一种精密测量量具使用时应小心谨慎，动作轻缓，不要让千分尺受到打击和碰撞。2.使用时应注意旋转测量装置不能太用力，当转动微分筒即将靠近被测面时，一定要改用测力装置。3.千分尺用完后应擦拭干净，放入盒内；如要长期保存时，用汽油将千分尺擦洗干净，涂上防锈油，然后放入包装盒内。图1图...
