锅炉钢材使用温度范围及部位

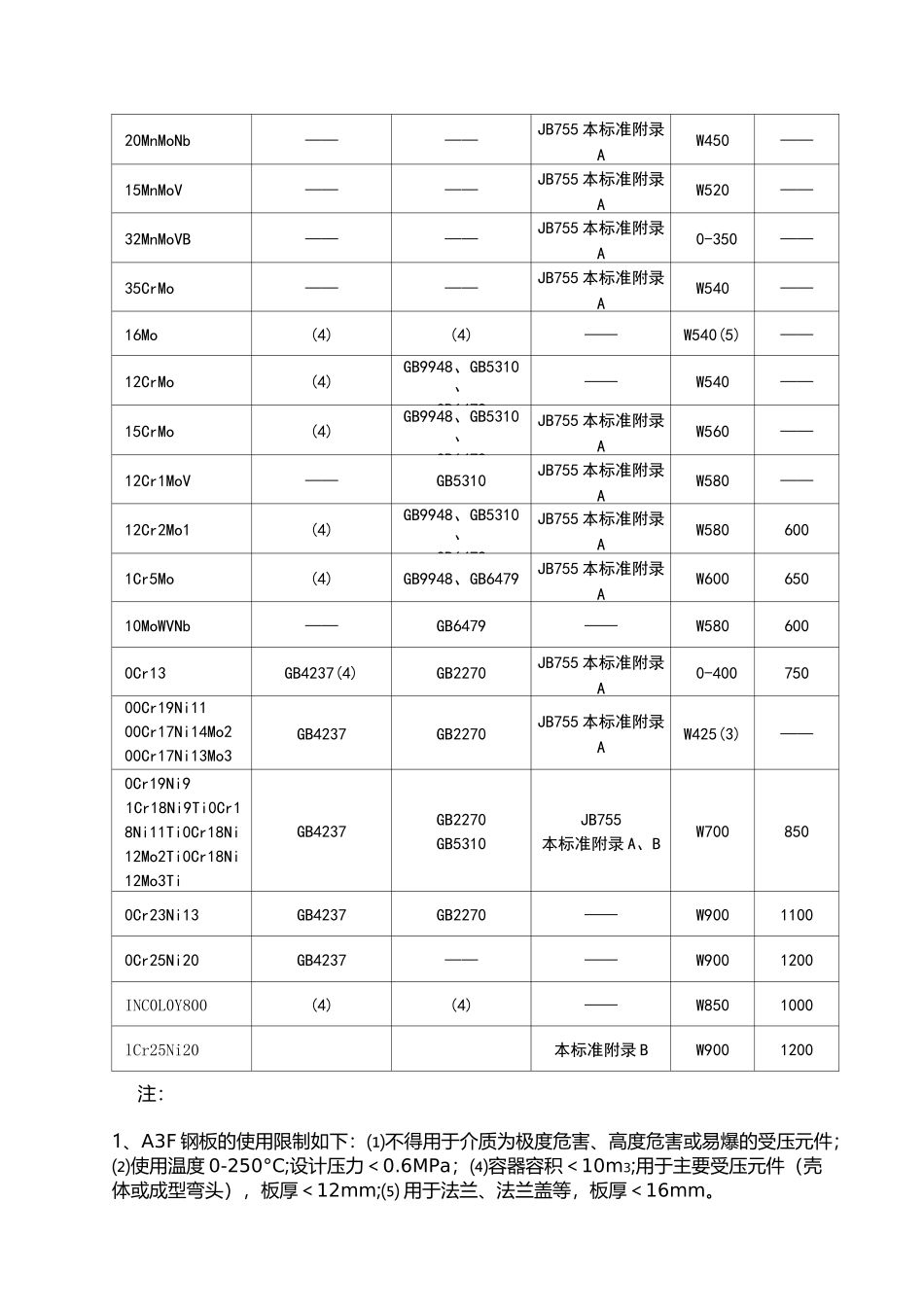

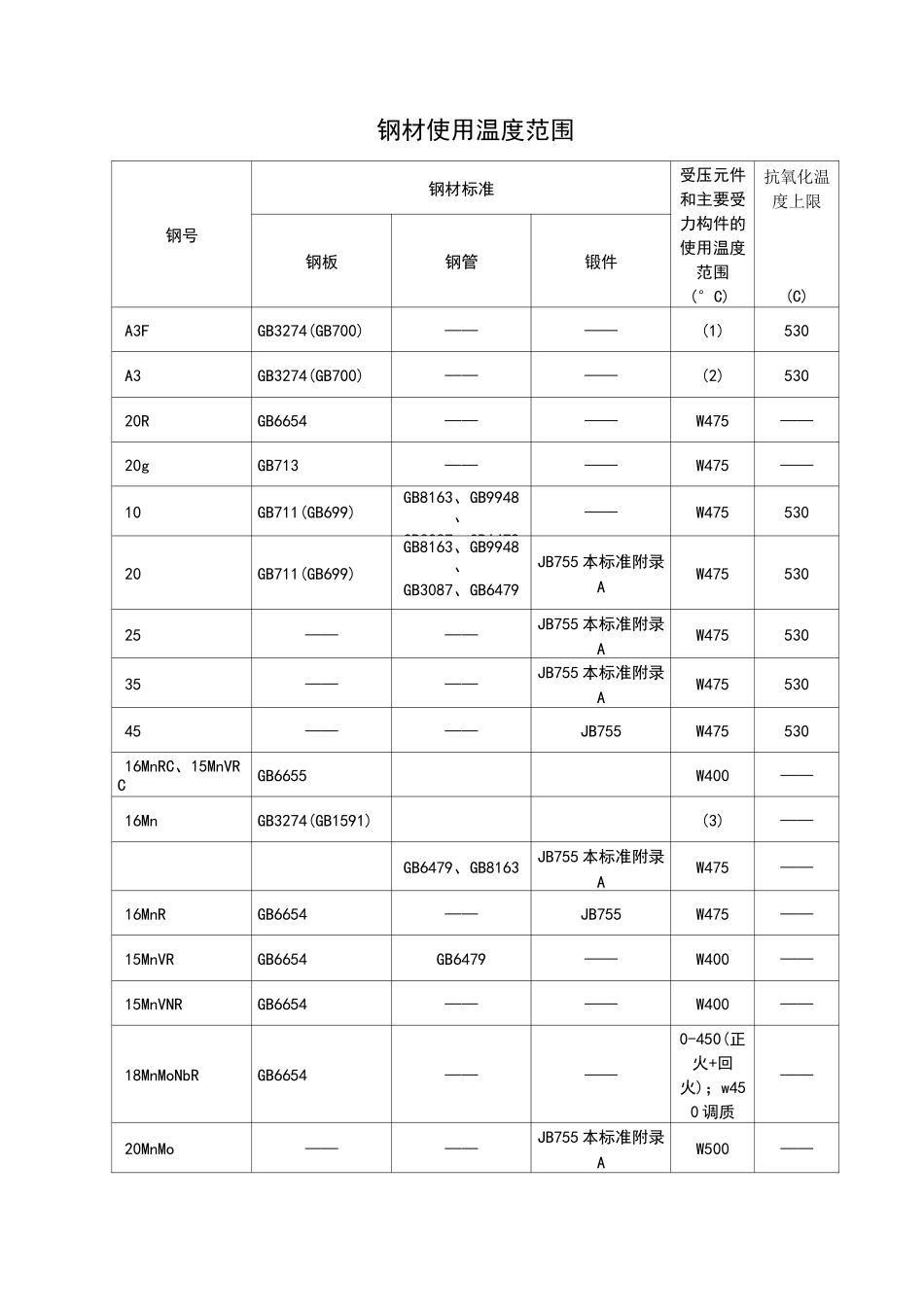

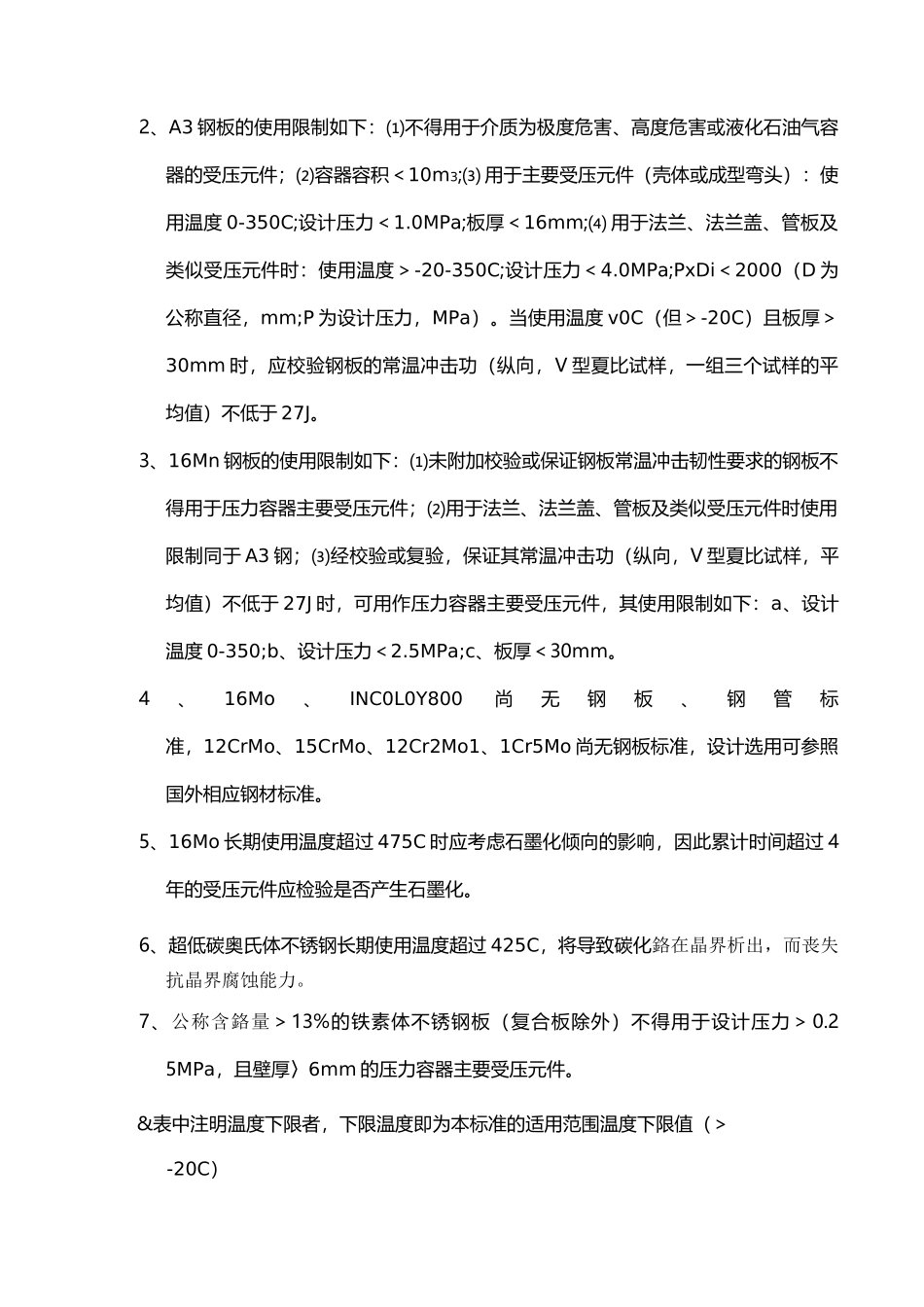

钢材使用温度范围钢号钢材标准受压元件和主要受力构件的使用温度范围(°C)抗氧化温度上限(C)钢板钢管锻件A3FGB3274(GB700)————(1)530A3GB3274(GB700)————(2)53020RGB6654————W475——20gGB713————W475——10GB711(GB699)GB8163、GB9948、GB3087、GB6479——W47553020GB711(GB699)GB8163、GB9948、GB3087、GB6479、JB755 本标准附录AW47553025————JB755 本标准附录AW47553035————JB755 本标准附录AW47553045————JB755W47553016MnRC、15MnVRCGB6655W400——16MnGB3274(GB1591)(3)——GB6479、GB8163JB755 本标准附录AW475——16MnRGB6654——JB755W475——15MnVRGB6654GB6479——W400——15MnVNRGB6654————W400——18MnMoNbRGB6654————0-450(正火+回火)；w450 调质——20MnMo————JB755 本标准附录AW500——20MnMoNb————JB755 本标准附录AW450——15MnMoV————JB755 本标准附录AW520——32MnMoVB————JB755 本标准附录A0-350——35CrMo————JB755 本标准附录AW540——16Mo(4)(4)——W540(5)——12CrMo(4)GB9948、GB5310、GB6479——W540——15CrMo(4)GB9948、GB5310、GB6479JB755 本标准附录AW560——12Cr1MoV——GB5310JB755 本标准附录AW580——12Cr2Mo1(4)GB9948、GB5310、GB6479JB755 本标准附录AW5806001Cr5Mo(4)GB9948、GB6479JB755 本标准附录AW60065010MoWVNb——GB6479——W5806000Cr13GB4237(4)GB2270JB755 本标准附录A0-40075000Cr19Ni1100Cr17Ni14Mo200Cr17Ni13Mo3GB4237GB2270JB755 本标准附录AW425(3)——0Cr19Ni91Cr18Ni9Ti0Cr18Ni11Ti0Cr18Ni12Mo2Ti0Cr18Ni12Mo3TiGB4237GB2270GB5310JB755本标准附录 A、BW7008500Cr23Ni13GB4237GB2270——W90011000Cr25Ni20GB4237————W9001200INC0L0Y800(4)(4)——W8501000lCr25Ni20本标准附录 BW9001200注：1、A3F 钢板的使用限制如下：⑴不得用于介质为极度危害、高度危害或易爆的受压元件；⑵使用温度 0-250°C;设计压力＜0.6MPa；⑷容器容积＜10m3;用于主要受压元件（壳体或成型弯头），板厚＜12mm;⑸ 用于法兰、法兰盖等，板厚＜16mm。2、A3 钢板的使用限制如下：⑴不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；⑵容器容积＜10m3;⑶ 用于主要受压元件（壳体或成型弯头）：使用温度 0-350C;设计压力＜1.0MPa;板厚＜16mm;⑷ 用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20-350C;设...
