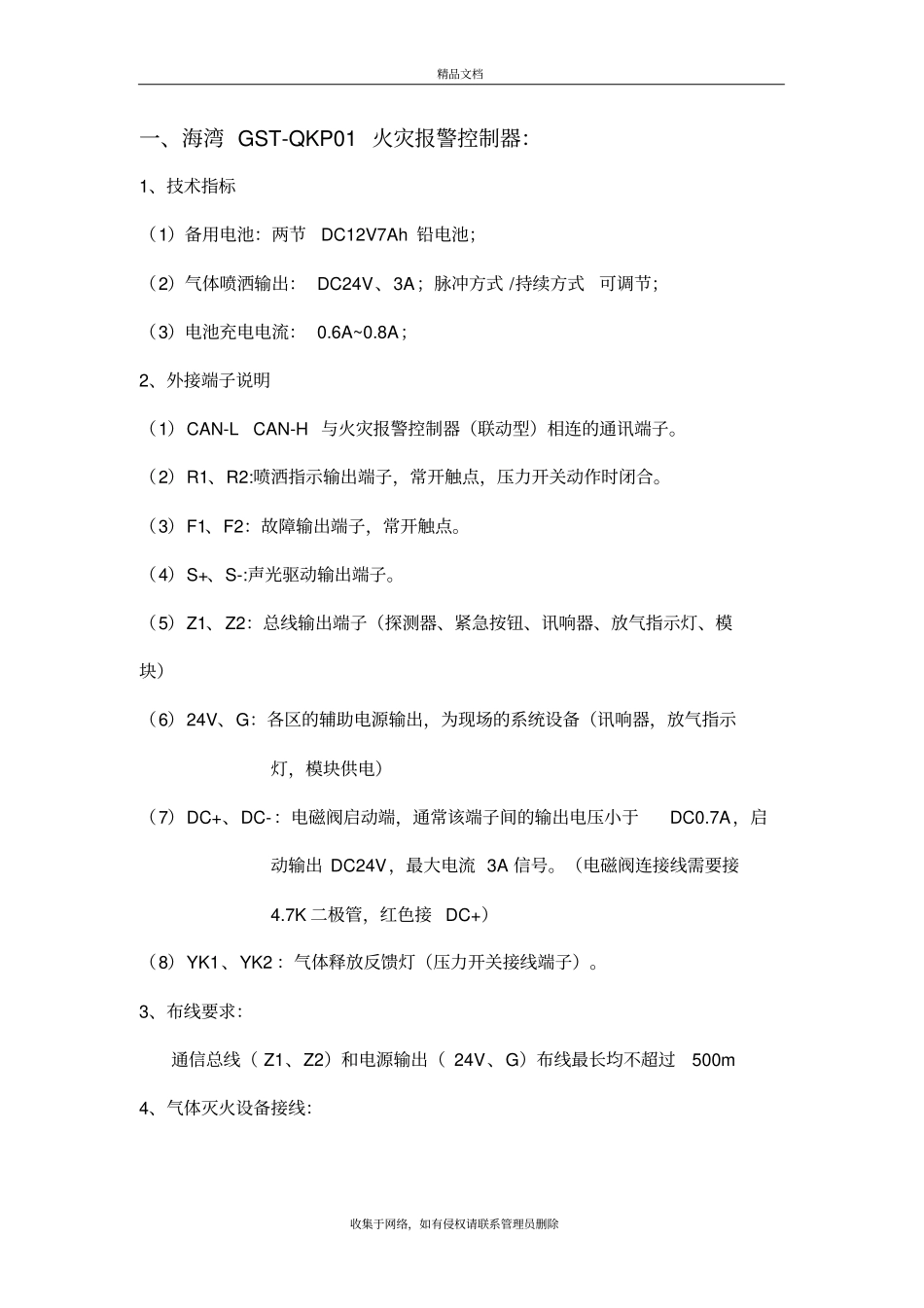

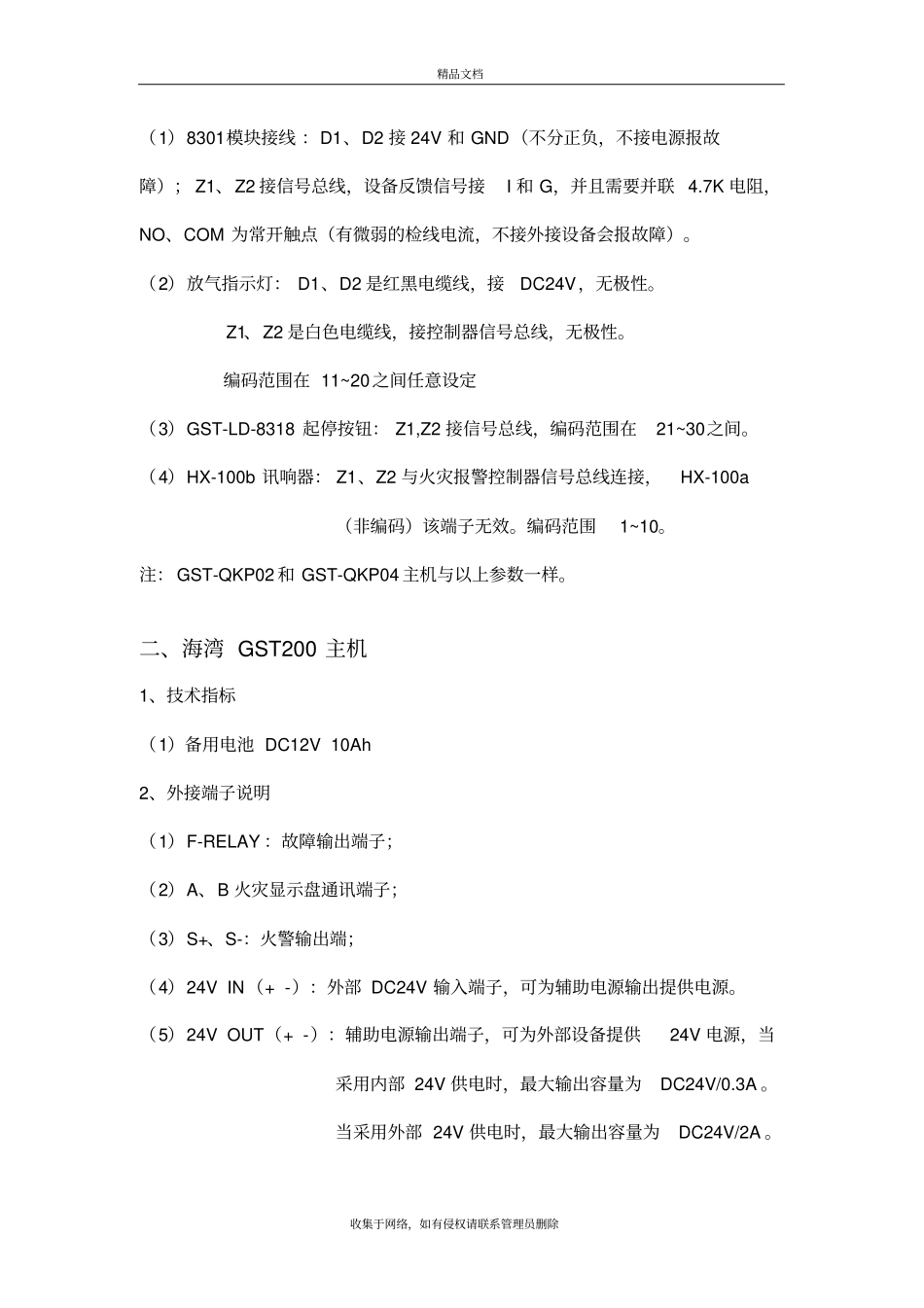

海 湾 小 型 气 体 主 机 调试精品文档收集于网络，如有侵权请联系管理员删除一、海湾 GST-QKP01 火灾报警控制器：1、技术指标（1）备用电池：两节DC12V7Ah 铅电池；（2）气体喷洒输出： DC24V、3A；脉冲方式 /持续方式可调节；（3）电池充电电流： 0.6A~0.8A；2、外接端子说明（1）CAN-L CAN-H 与火灾报警控制器（联动型）相连的通讯端子。（2）R1、R2:喷洒指示输出端子，常开触点，压力开关动作时闭合。（3）F1、F2：故障输出端子，常开触点。（4）S+、S-:声光驱动输出端子。（5）Z1、Z2：总线输出端子（探测器、紧急按钮、讯响器、放气指示灯、模块）（6）24V、G：各区的辅助电源输出，为现场的系统设备（讯响器，放气指示灯，模块供电）（7）DC+、DC-：电磁阀启动端，通常该端子间的输出电压小于DC0.7A，启动输出 DC24V，最大电流 3A 信号。（电磁阀连接线需要接4.7K 二极管，红色接 DC+）（8）YK1、YK2 ：气体释放反馈灯（压力开关接线端子）。3、布线要求：通信总线（ Z1、Z2）和电源输出（ 24V、G）布线最长均不超过500m 4、气体灭火设备接线：精品文档收集于网络，如有侵权请联系管理员删除（1）8301模块接线 ：D1、D2 接 24V 和 GND（不分正负，不接电源报故障）； Z1、Z2 接信号总线，设备反馈信号接I 和 G，并且需要并联 4.7K 电阻，NO、COM 为常开触点（有微弱的检线电流，不接外接设备会报故障）。（2）放气指示灯： D1、D2 是红黑电缆线，接DC24V，无极性。 Z1、Z2 是白色电缆线，接控制器信号总线，无极性。编码范围在 11~20之间任意设定（3）GST-LD-8318 起停按钮： Z1,Z2 接信号总线，编码范围在21~30之间。（4）HX-100b 讯响器： Z1、Z2 与火灾报警控制器信号总线连接，HX-100a（非编码）该端子无效。编码范围1~10。注： GST-QKP02 和 GST-QKP04 主机与以上参数一样。二、海湾 GST200 主机1、技术指标（1）备用电池 DC12V 10Ah 2、外接端子说明（1）F-RELAY ：故障输出端子；（2）A、B 火灾显示盘通讯端子；（3）S+、S-：火警输出端；（4）24V IN（+ -）：外部 DC24V 输入端子，可为辅助电源输出提供电源。（5）24V OUT（+ -）：辅助电源输出端子，可为外部设备提供24V 电源，当采用内部 24V 供电时，最大输出容量为DC24V/0.3A 。当采用外部 24V 供电时，最大输出容量为DC24V/2A 。精品文档收集于网络，如有侵权请联系管理员删除3、联动编程第一第二位...
