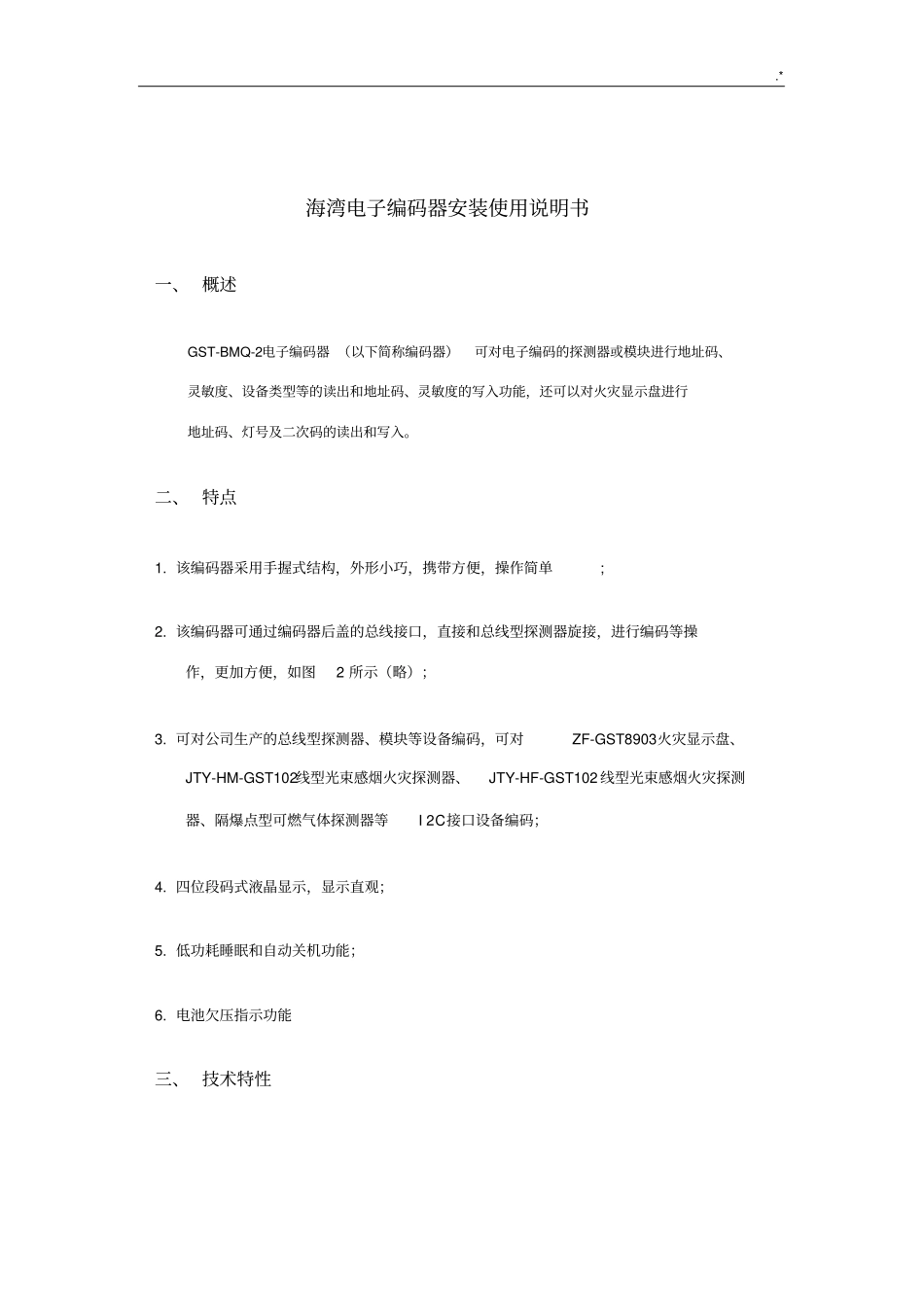

.* 海湾电子编码器安装使用说明书一、 概述GST-BMQ-2电子编码器 （以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。二、 特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单; 2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2 所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102 线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I 2C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、 技术特性.* 1. 电源： 1 节 9V 叠式电池2. 工作电流≤ 8mA 3. 待机电流≤ 100ч A 4. 使用环境：温度： -10 ℃~+50℃相对湿度≤ 95%，不凝露5. 尺寸： 164mm×64mm×37mm 四、 结构特征外形示意图如图1 所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I 2C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、 JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：.* 1. 电源开关：完成系统硬件开机和关机操作。2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。3. 总线插口：编码器通过总线插口与探测器或模块相连。4. 火灾显示盘接口（I 2C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I 2C编程方式编码的探测器相连。5. 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。6. 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖好后盖安装在一起。7. 电池盒后盖：内部放置电池。8. 铭牌：贴于编码器背面。9. JTY － GD－ G3、 JTY－ ZCD－G3N型探测器总线接口：旋接JTY－ GD-G3、JTY-ZCD-G3N探测器。10. JTY-GM-GST9611、JTW-ZOM-GST9611、 JTW-ZOM-GST9612探测器。11. 电池盖螺丝：将电池固定好。12. 保护盖：保护后盖的总线接口，以免发生短路等事故。五、 使有及操作1. 电池的初次安装打开电池盖螺丝和电池盒后盖，将电池正确扣在电...
