浸泡液蒸发工序作业指导书06汇总

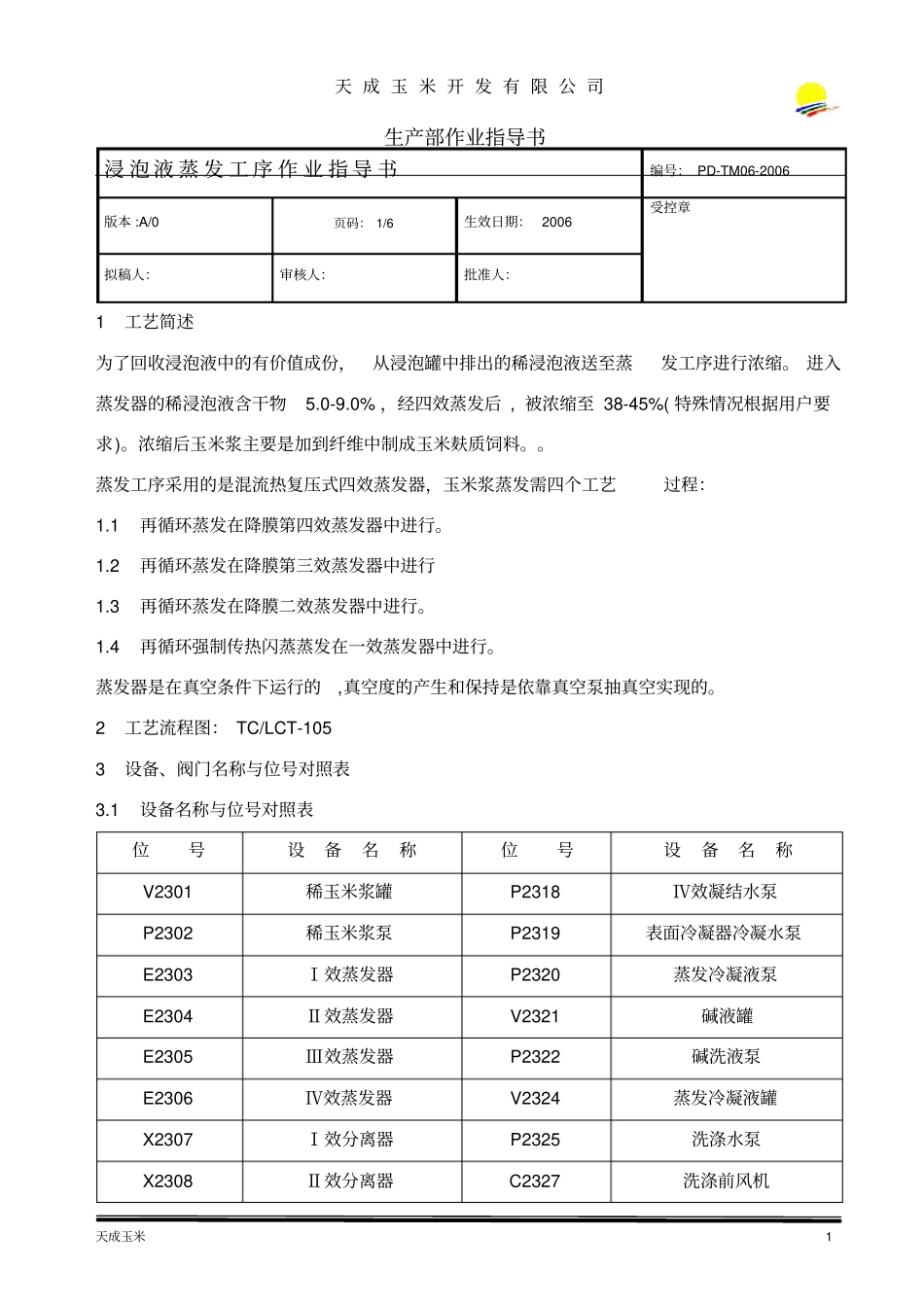

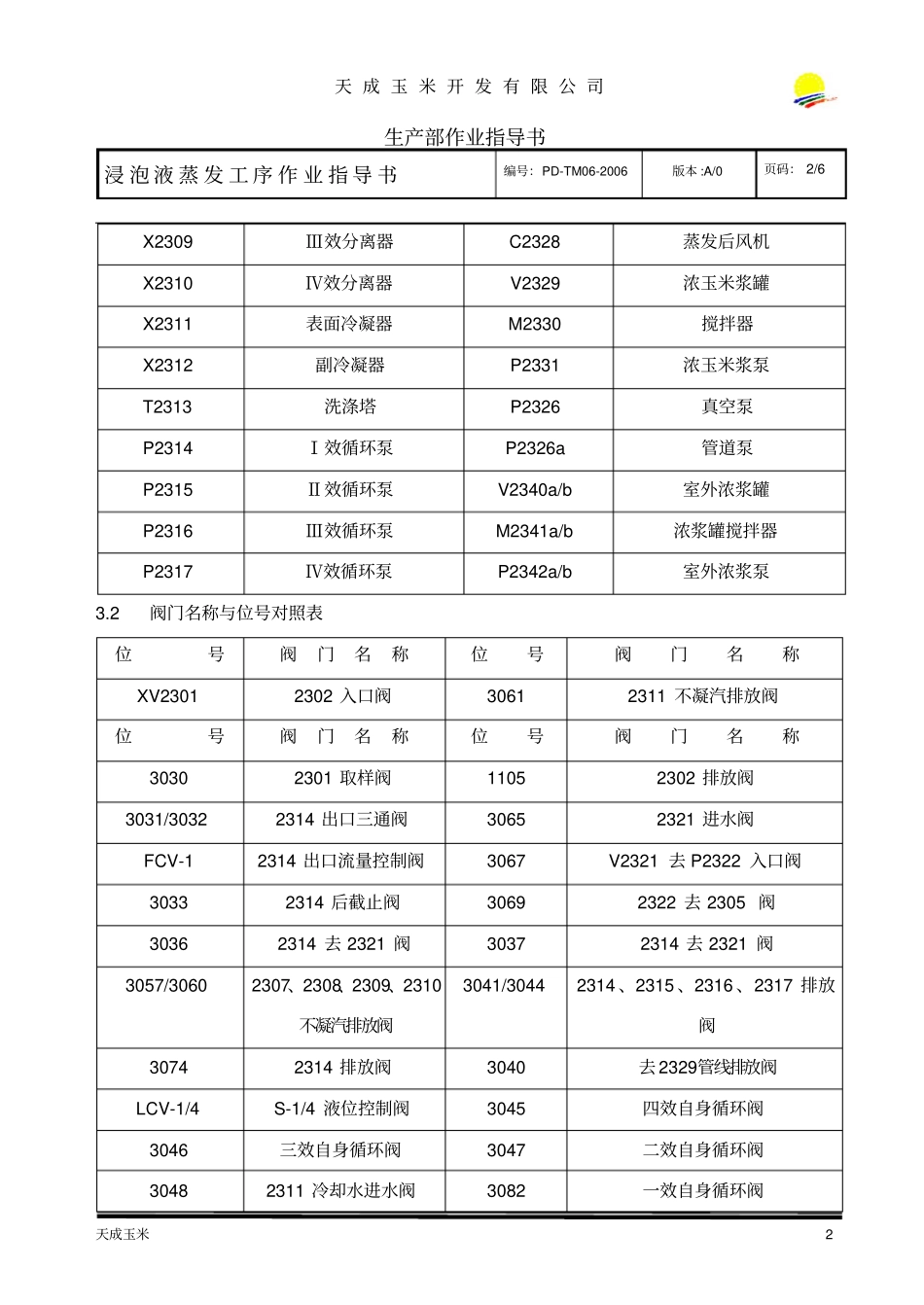

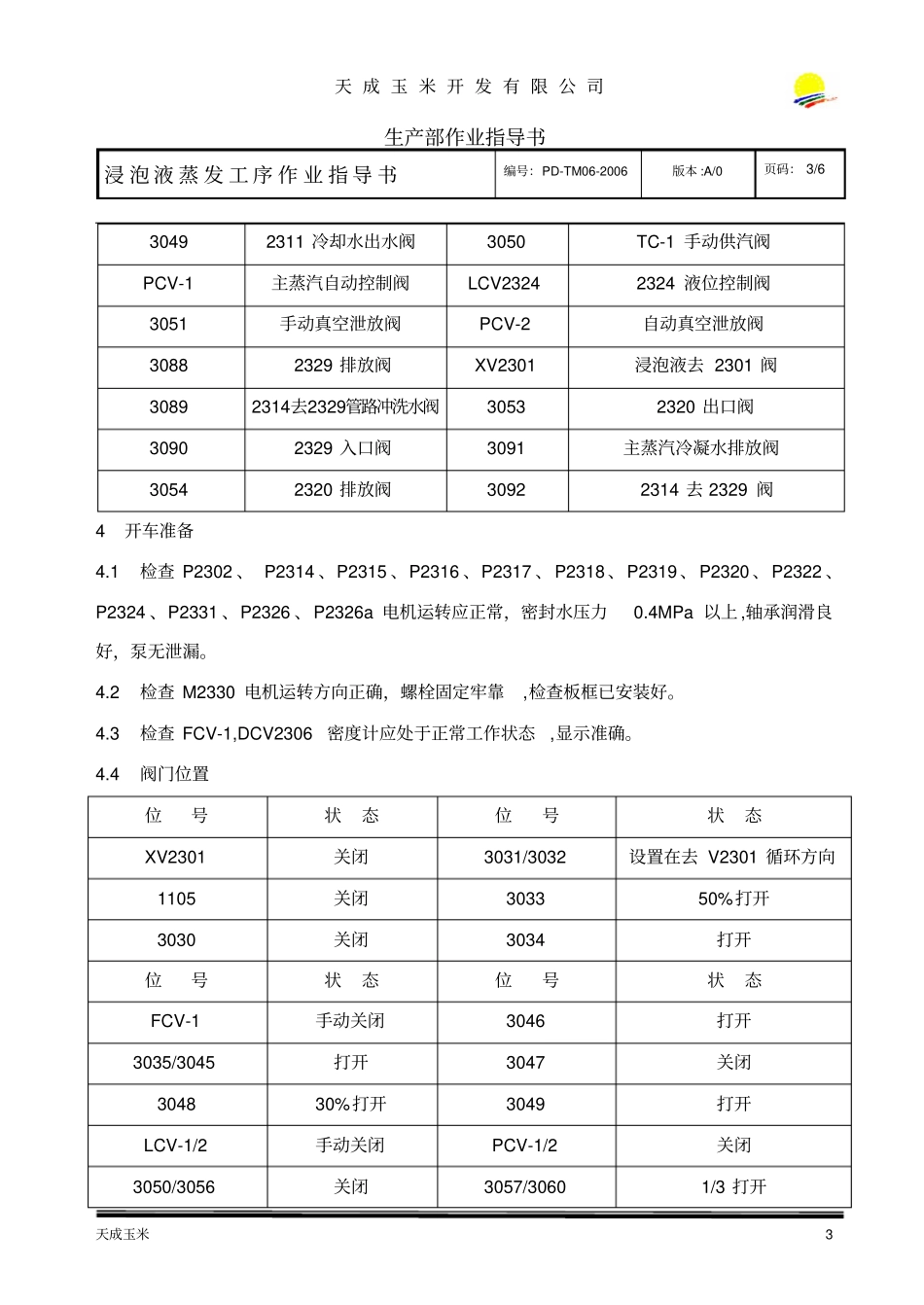

天 成 玉 米 开 发 有 限 公 司生产部作业指导书天成玉米1 浸 泡 液 蒸 发 工 序 作 业 指 导 书编号： PD-TM06-2006版本 :A/0页码： 1/6 生效日期： 2006 受控章拟稿人：审核人：批准人：1 工艺简述为了回收浸泡液中的有价值成份，从浸泡罐中排出的稀浸泡液送至蒸发工序进行浓缩。 进入蒸发器的稀浸泡液含干物5.0-9.0% ，经四效蒸发后 , 被浓缩至 38-45%( 特殊情况根据用户要求)。浓缩后玉米浆主要是加到纤维中制成玉米麸质饲料。。蒸发工序采用的是混流热复压式四效蒸发器，玉米浆蒸发需四个工艺过程：1.1 再循环蒸发在降膜第四效蒸发器中进行。1.2 再循环蒸发在降膜第三效蒸发器中进行1.3 再循环蒸发在降膜二效蒸发器中进行。1.4 再循环强制传热闪蒸蒸发在一效蒸发器中进行。蒸发器是在真空条件下运行的,真空度的产生和保持是依靠真空泵抽真空实现的。2 工艺流程图： TC/LCT-105 3 设备、阀门名称与位号对照表3.1 设备名称与位号对照表位号设备名称位号设备名称V2301 稀玉米浆罐P2318 Ⅳ效凝结水泵P2302 稀玉米浆泵P2319 表面冷凝器冷凝水泵E2303 Ⅰ效蒸发器P2320 蒸发冷凝液泵E2304 Ⅱ效蒸发器V2321 碱液罐E2305 Ⅲ效蒸发器P2322 碱洗液泵E2306 Ⅳ效蒸发器V2324 蒸发冷凝液罐X2307 Ⅰ效分离器P2325 洗涤水泵X2308 Ⅱ效分离器C2327 洗涤前风机天 成 玉 米 开 发 有 限 公 司生产部作业指导书天成玉米2 浸 泡 液 蒸 发 工 序 作 业 指 导 书编号：PD-TM06-2006版本 :A/0 页码： 2/6X2309 Ⅲ效分离器C2328 蒸发后风机X2310 Ⅳ效分离器V2329 浓玉米浆罐X2311 表面冷凝器M2330 搅拌器X2312 副冷凝器P2331 浓玉米浆泵T2313 洗涤塔P2326 真空泵P2314 Ⅰ效循环泵P2326a 管道泵P2315 Ⅱ效循环泵V2340a/b 室外浓浆罐P2316 Ⅲ效循环泵M2341a/b 浓浆罐搅拌器P2317 Ⅳ效循环泵P2342a/b 室外浓浆泵3.2 阀门名称与位号对照表位号阀门名称位号阀门名称XV2301 2302 入口阀3061 2311 不凝汽排放阀位号阀门名称位号阀门名称3030 2301 取样阀1105 2302 排放阀3031/3032 2314 出口三通阀3065 2321 进水阀FCV-1 2314 出口流量控制阀3067 V2321 去 P2322 入口阀3033 2314 后截止阀3069 2322 去 2305 阀3036 2314 去 2321 阀3037 2314 去 2321 阀3057/3060 2307、2308、2309、2310不凝汽排放阀3041/3044 2314 、2315 、23...
