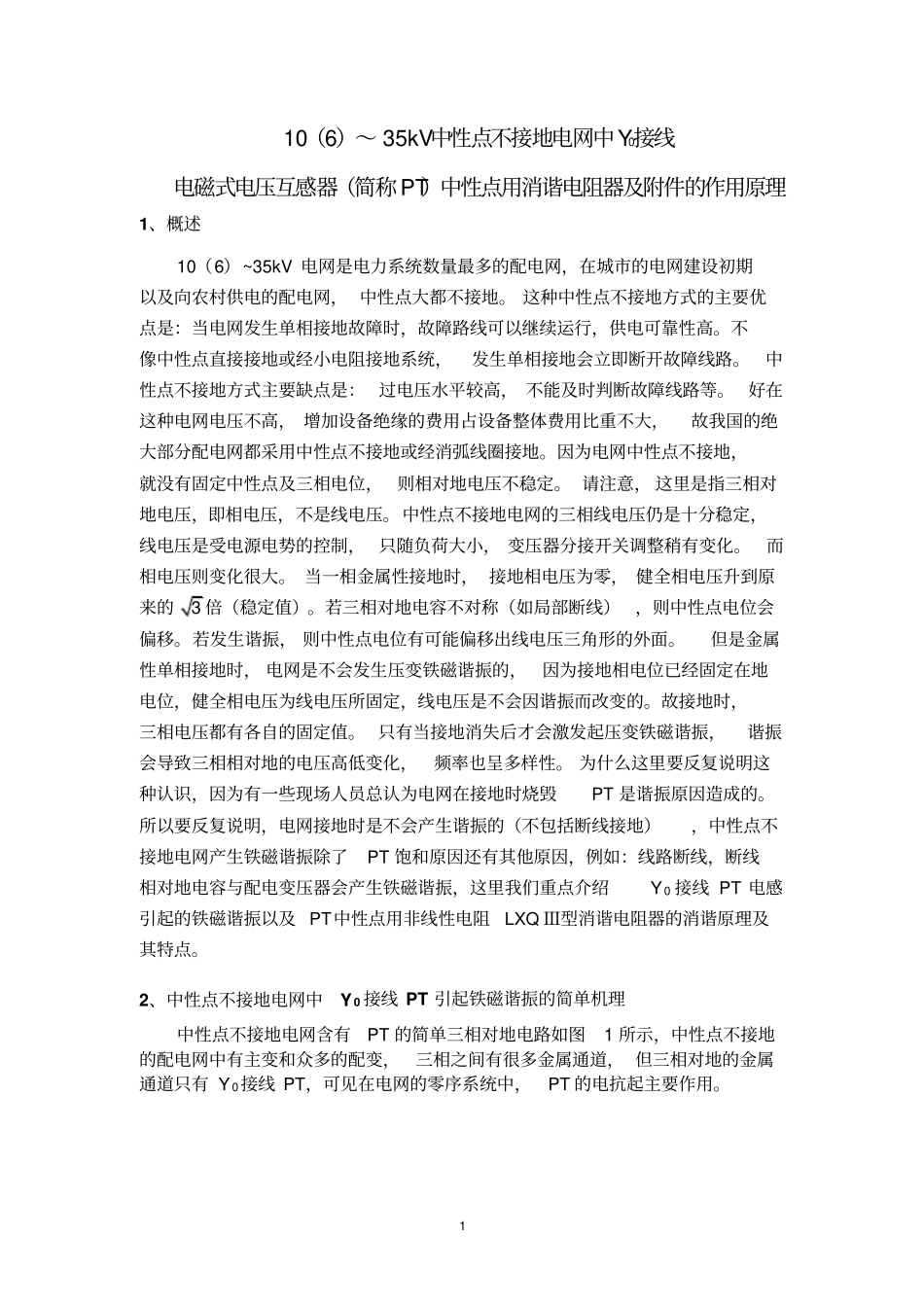

1 10（6）～ 35kV中性点不接地电网中Y0接线电磁式电压互感器（简称PT）中性点用消谐电阻器及附件的作用原理1、概述10（6）~35kV 电网是电力系统数量最多的配电网，在城市的电网建设初期以及向农村供电的配电网， 中性点大都不接地。 这种中性点不接地方式的主要优点是：当电网发生单相接地故障时，故障路线可以继续运行，供电可靠性高。不像中性点直接接地或经小电阻接地系统，发生单相接地会立即断开故障线路。中性点不接地方式主要缺点是： 过电压水平较高， 不能及时判断故障线路等。 好在这种电网电压不高， 增加设备绝缘的费用占设备整体费用比重不大，故我国的绝大部分配电网都采用中性点不接地或经消弧线圈接地。因为电网中性点不接地，就没有固定中性点及三相电位，则相对地电压不稳定。 请注意， 这里是指三相对地电压，即相电压，不是线电压。中性点不接地电网的三相线电压仍是十分稳定，线电压是受电源电势的控制， 只随负荷大小， 变压器分接开关调整稍有变化。而相电压则变化很大。 当一相金属性接地时， 接地相电压为零， 健全相电压升到原来的3 倍（稳定值）。若三相对地电容不对称（如局部断线），则中性点电位会偏移。若发生谐振， 则中性点电位有可能偏移出线电压三角形的外面。但是金属性单相接地时， 电网是不会发生压变铁磁谐振的，因为接地相电位已经固定在地电位，健全相电压为线电压所固定，线电压是不会因谐振而改变的。故接地时，三相电压都有各自的固定值。 只有当接地消失后才会激发起压变铁磁谐振，谐振会导致三相相对地的电压高低变化，频率也呈多样性。 为什么这里要反复说明这种认识，因为有一些现场人员总认为电网在接地时烧毁PT 是谐振原因造成的。所以要反复说明，电网接地时是不会产生谐振的（不包括断线接地），中性点不接地电网产生铁磁谐振除了PT 饱和原因还有其他原因，例如：线路断线，断线相对地电容与配电变压器会产生铁磁谐振，这里我们重点介绍Y 0 接线 PT 电感引起的铁磁谐振以及 PT中性点用非线性电阻LXQ Ⅲ型消谐电阻器的消谐原理及其特点。2、中性点不接地电网中Y 0 接线 PT 引起铁磁谐振的简单机理中性点不接地电网含有PT 的简单三相对地电路如图1 所示，中性点不接地的配电网中有主变和众多的配变，三相之间有很多金属通道， 但三相对地的金属通道只有 Y 0接线 PT，可见在电网的零序系统中，PT 的电抗起主要作用。2 图 1 含有 PT 的简单三相对地...
