消防工程预算学习资料

消防工程预算学习资料_第1页
1/15
消防工程预算学习资料_第2页
2/15
消防工程预算学习资料_第3页
3/15

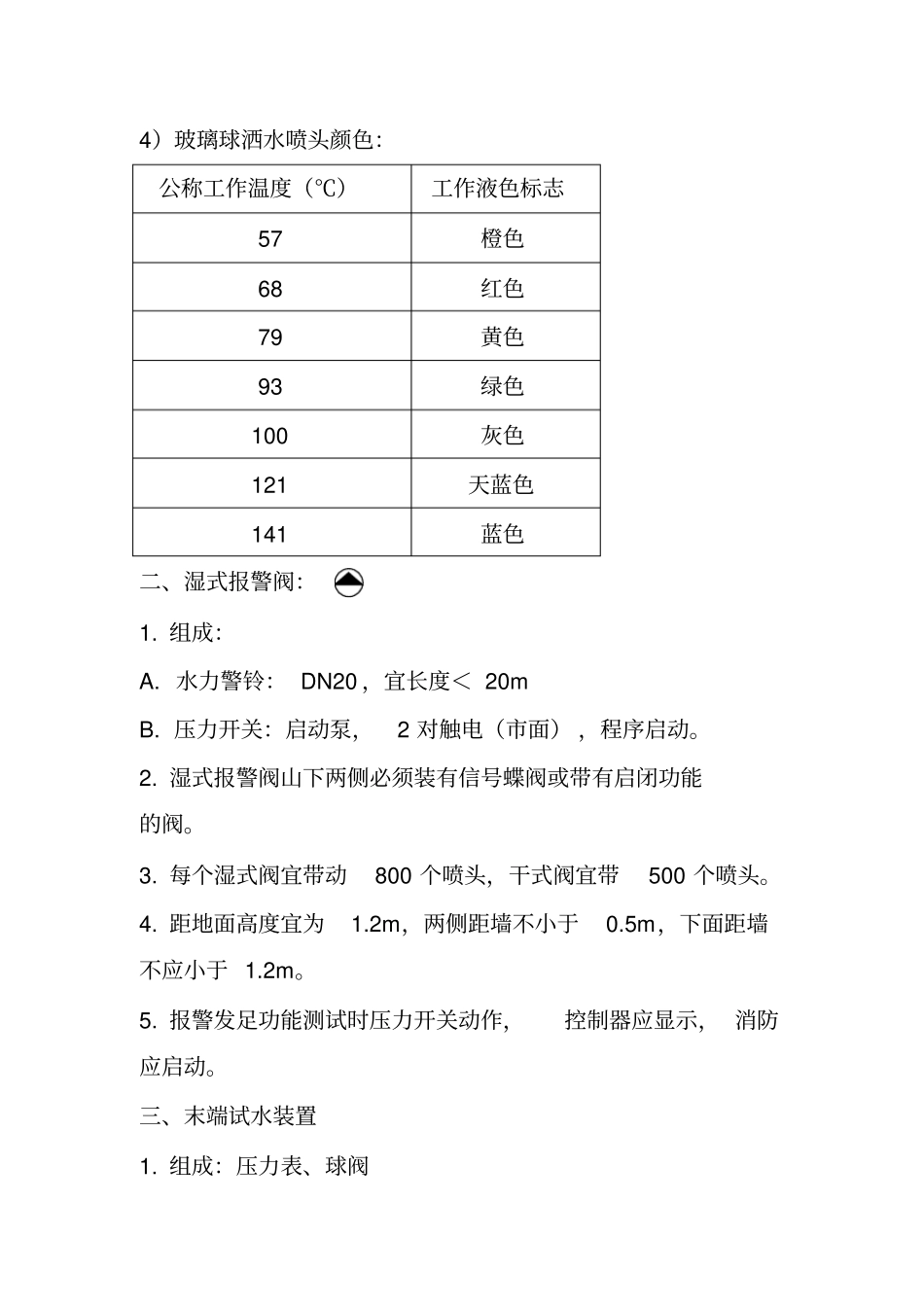

自动喷淋系统一、 分类:1. 按报警阀分:1)湿式系统:4~70° ,管道常贮水, 管道最小压力0.4Mpa 。2)干式系统:3)预作用系统:管道内贮存空气、氮气,通常用于地下车库。预作用构成: {湿式阀、雨淋阀}2. 按喷头分:1)开式:雨淋阀,通常应用于航天及兵工企业。2)闭式:3)喷头又可分为:上喷和下喷,上喷用于无吊顶的房间,又叫直立型喷头, 下喷用于有吊顶的房间,又叫下垂型喷头。常见的喷头保护面积为3.6m2。详见规范6.1.2。信号蝶阀末端试水装置截止阀(球阀)供水P 4)玻璃球洒水喷头颜色:公称工作温度(℃)工作液色标志57 橙色68 红色79 黄色93 绿色100 灰色121 天蓝色141 蓝色二、湿式报警阀:1. 组成:A. 水力警铃: DN20 ,宜长度< 20m B. 压力开关:启动泵,2 对触电(市面) ,程序启动。2. 湿式报警阀山下两侧必须装有信号蝶阀或带有启闭功能的阀。3. 每个湿式阀宜带动800 个喷头,干式阀宜带500 个喷头。4. 距地面高度宜为1.2m,两侧距墙不小于0.5m,下面距墙不应小于 1.2m。5. 报警发足功能测试时压力开关动作,控制器应显示, 消防应启动。三、末端试水装置1. 组成:压力表、球阀2. 作用: 检测压力, 安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处,用于检验系统及专用组件的基本性能。3. 位置:每个分区一个。三、喷头1. 喷水强度: DN15 的喷头,流量为6L/8L/ 平方米 /分2. 喷头距墙不得 >1.8m,喷头的保护直径为3.6m,3. 上喷距顶板距离为:75— 150mm,顶板4. 喷头距离障碍物: 详见规定 7.2.1 ,如果喷头遇到风道或桥架等成排障碍物,障碍物大于1.2m 时,要在障碍物下增设喷头。5. 同一支配水支管上喷头的间距及相邻配水支管的间距喷水强度[L/(min·m2] 正方形布置边长(m)长方形布置的长边边长( m)一只喷头的最大保护面积( m2)喷头与端墙的最大距离( m)4 4.4 4.5 20.0 2.2 6 3.6 4.0 12.5 1.8 8 3.4 3.6 11.5 1.7 ≥12 3.0 3.6 9.0 1.5 注: 1. 仅在走道设置单排喷头的闭式系统,其喷头间距应按走道地面不留漏喷空白点确定。h=70--1501.2m 2. 喷水强度大于8L/(min ·m2) 时,宜采用流量系数K>80的喷头。3. 货架内置的喷头的间距不应小于2m。并不应大于3m。1)例:已知上图长5m,宽为 4m,求房间内横向喷头个数及布置位置。解:设喷头个数为X ,则X=5÷3.6 ≈2 个布置:a/2 a a/2 L=5m 2a=5...
