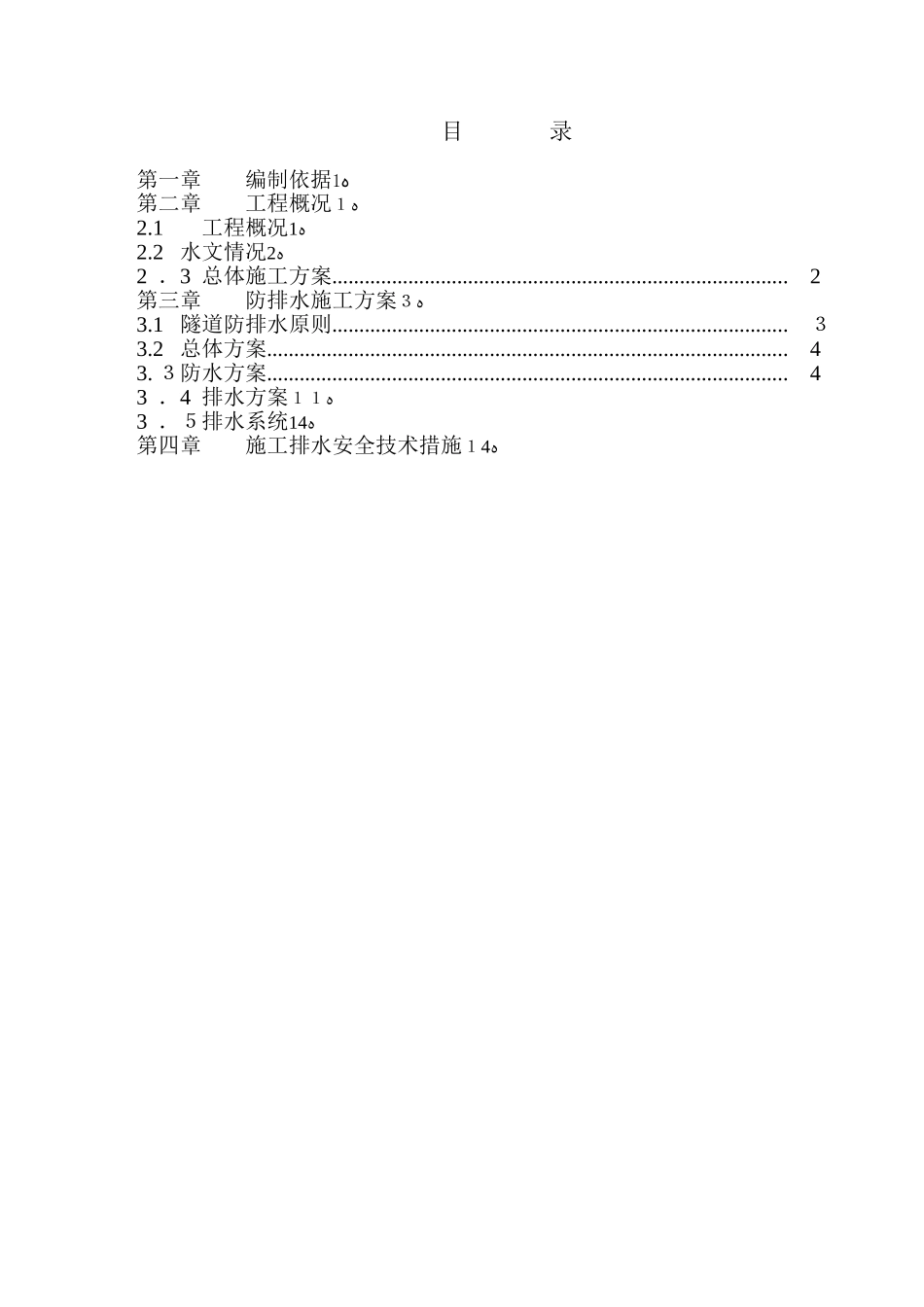

目录第一章编制依据ﻩ1第二章工程概况ﻩ１2.1工程概况ﻩ12.2水文情况ﻩ22．3总体施工方案....................................................................................2第三章防排水施工方案ﻩ３3.1隧道防排水原则....................................................................................３3.2总体方案................................................................................................43.３防水方案................................................................................................43．4排水方案ﻩ１１3．５排水系统ﻩ14第四章施工排水安全技术措施ﻩ4１1第一章编制依据(１）新建铁路成都至兰州线D8Ｋ16５+973平安隧道设计图及参考图;（2）《高速铁路隧道工程施工质量验收标准》(TB１０７５3-2010）;(３）《铁路隧道防排水施工技术指南》(TＺ331-２０09)；（4)《高速铁路隧道工程施工技术指南》（铁建设[２01０]241号）;（5）成兰公司相关文件；第二章工程概况２.１工程概况平安隧道为双洞分修隧道,正线总长28.426km，本标段承担出口方向左线9336m，里程D8K170+8５0～D９Ｋ180+186；右线９２01.24２ｍ，里程YＤ8K170+9３5~YD9Ｋ１8０+1３6.2４2的施工任务。最大埋深约为1７20ｍ，左线最浅埋深在D９K18０+12０~D9Ｋ１80＋1７８段,右线最浅埋深在YＤ9K1８0+０55~Ｄ9K180+115段，均为隧道出口。本标段平安隧道设有3个辅助坑道,分别为4#斜井，3#横洞,4#横洞。段内不良地质为高地应力、危岩落石、断层破碎带、岩堆、泥石流、有害气体、放射性等。隧道地层中含炭质千枚岩，少量地段含炭质页岩，可能含有瓦斯等有害气体,施工中加强通风，加强监测。于隧道左线D８Ｋ17２＋360处设置4号斜井，洞口位于茂县沙湾村平桥沟内。斜井中线与线路左线小里程方向平面夹角为73°,净空尺寸为7.5m×6.2m，全长102３m。斜井于XJ4Ｋ0+000～+025、ＸJ4K0+275～+300、XJ4K0+5５０～+５75、ＸJ4K0+825~＋８5０设置4个缓坡段，坡度1%，其余段落坡度为7.3%(进洞为下坡)。于D9K17９+７50处线路前进方向左侧设置4＃横洞,横洞中线与左线线路中线大里程端交角为45°，于HD1K０+070处右转,夹角为135°;横洞采用双车道无轨运输,于HＤ３K0+2７5~300段设一处25m长1%的缓坡段，其余段落坡度为5.2%(进洞为上坡),净空尺寸为７．5m（宽)×6.２m（高),横洞总长555m。本横洞作为运营期间排水通道,隧道竣工后，横洞与隧道正洞交叉处，预留排水通道。于D９K17６+200处线路前进方向左侧设置３＃横洞，全长67４.8米,３#横洞位于太平乡胡尔村。横洞中线与线路中线小里程端成4０°夹角,并于HD3K０+521.6处右转,夹角为112°;横洞采用双车道无轨运输,坡度为１.８%(进洞为上坡)，净空尺寸为7．５ｍ(宽）×6.2m（高)。２．２水文情况平安隧道范围内地表水多为岷江水系。D8K17０+000~Ｄ９K178＋０00段左侧5０0～430０m为叠溪海子,湖面宽约1km，最深处98米,平均深度92m，蓄水量达１．25亿立方米，湖面面积３5０多万平方米，线路轨面标高高于海子水面标高。该地区地下水以孔隙水和基岩裂隙水、构造裂隙水为主,可溶岩段落含有少量岩溶水。其中孔隙水为第四系覆盖层孔隙型潜水，主要发育于河2流、槽谷中之第四系松散堆积层内，因附近有岷江水系,整体上水量较大。基岩裂隙水赋存规律主要受岩性、裂隙发育程度、岩性倾角大小及所处地貌体条件控制。构造带水主要赋存于区内构造带内,局部富集区水量较大。特别是区域性断裂，向斜核部和背斜核部,岩体破碎,结构疏松,岩体裂隙之间存在着较大的孔隙，成为地下水活动的通道，构造水对隧道涌水量贡献较大,施工时需注意加强防护措施和防排水工程。根据现场取样试验,段内地表水属于HCO3－、Ｓ０4２-、Ca2+型水，根据《铁路混凝土结构耐久性设计规范》(铁建设[2010]255号)，在环境作用类别为化学侵蚀环境及氯盐环境时，水中S０42－、Mg2+、ＰＨ值、Ｃl－对混凝土结构无侵蚀性。沿线部分段落因含炭质千枚岩、炭质页岩底层,地下水对混凝土结构具酸性侵蚀性，环境作用等级为H1。2.3总体施工方案4＃斜井工区由第一架子队负责施工:其中4#斜井...
