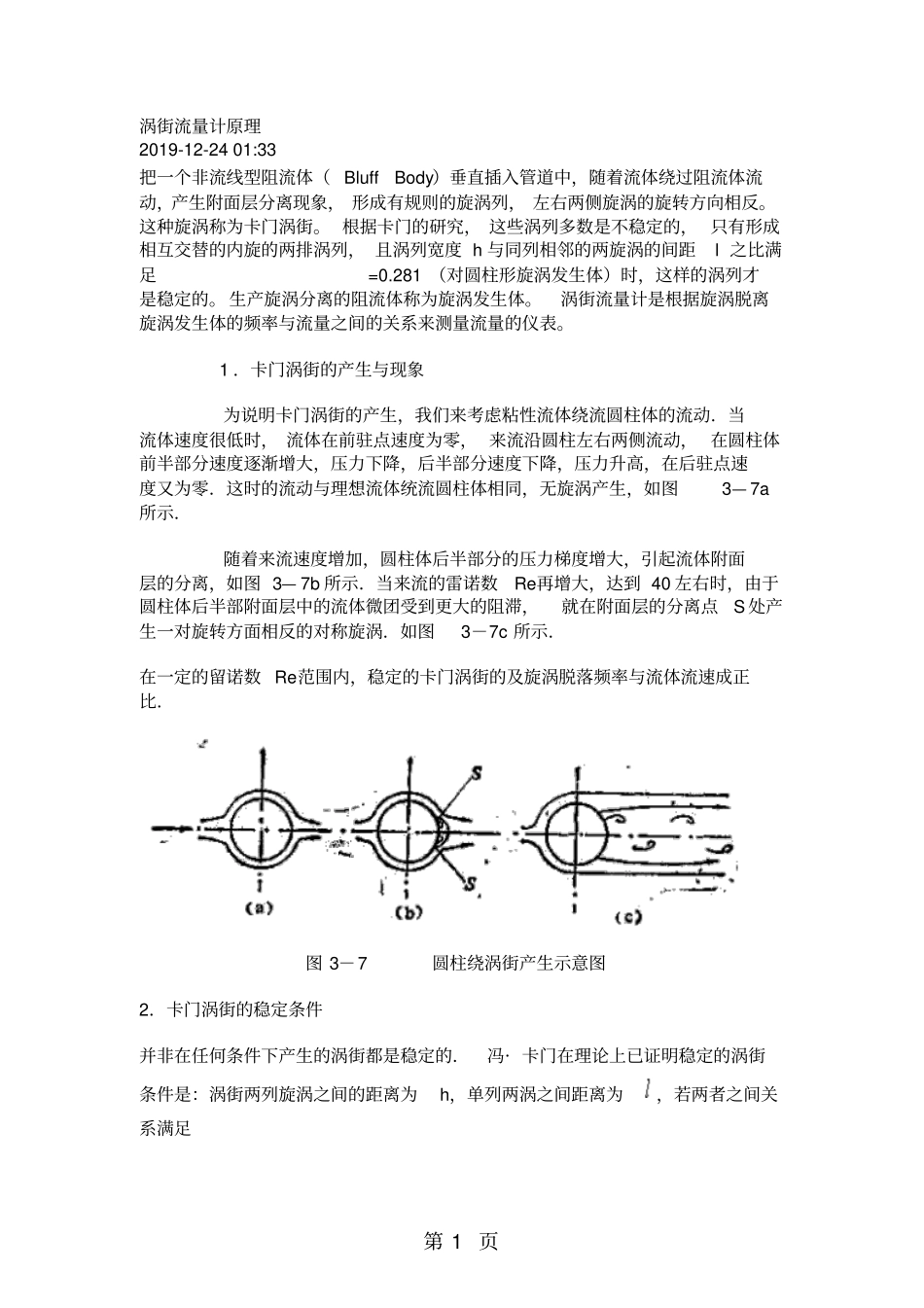

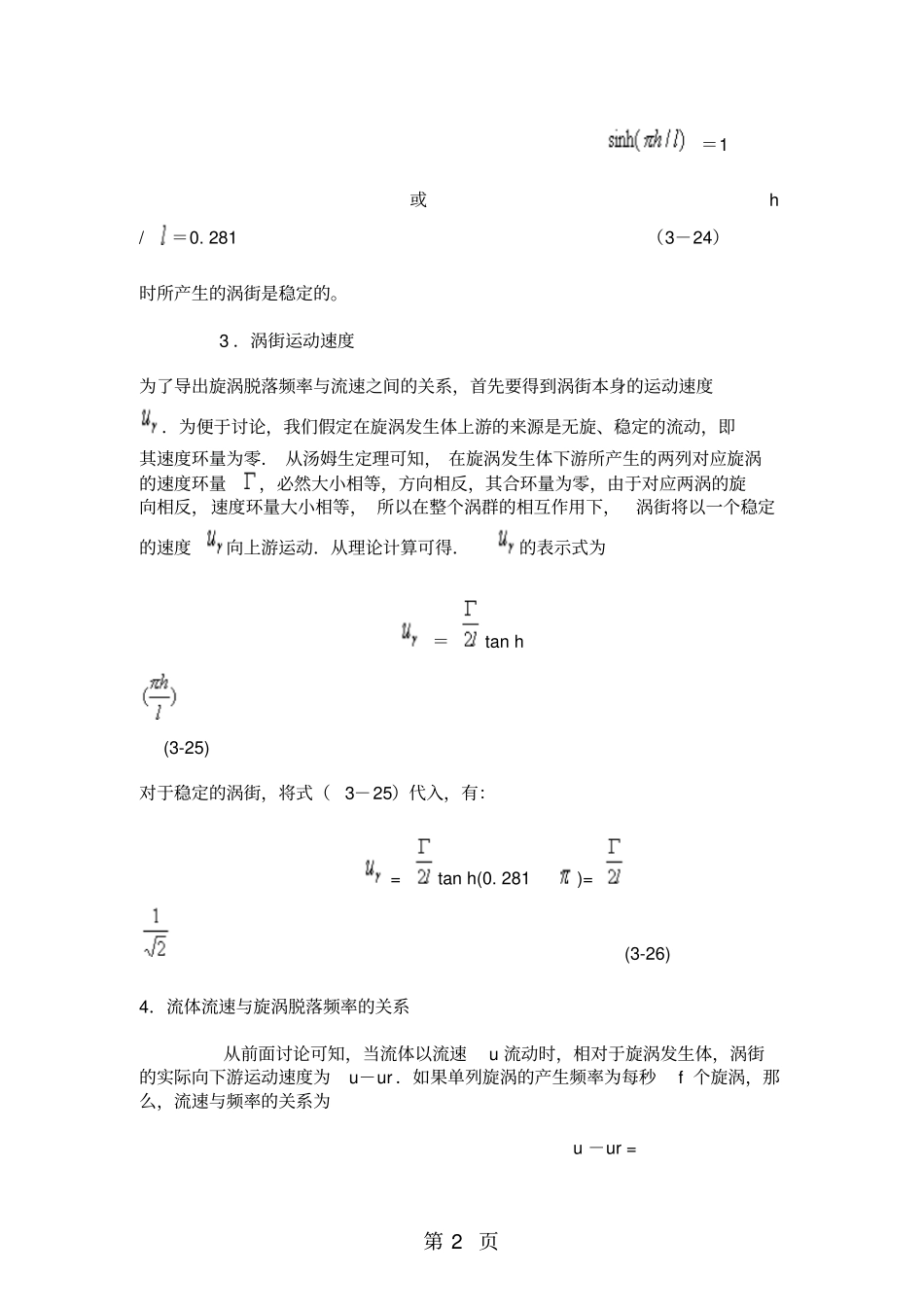

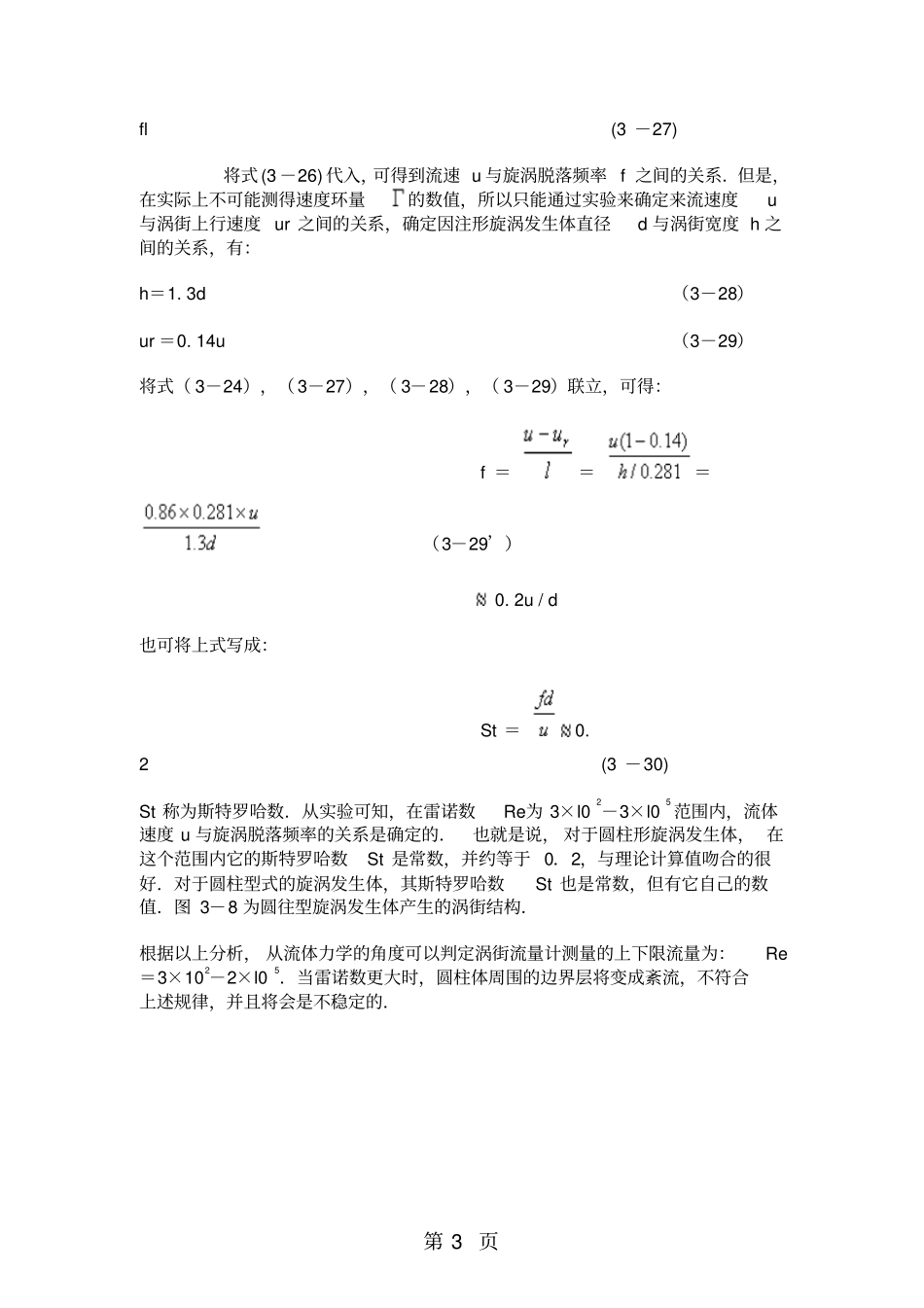

第 1 页涡街流量计原理2019-12-24 01:33 把一个非流线型阻流体( Bluff Body)垂直插入管道中,随着流体绕过阻流体流动,产生附面层分离现象, 形成有规则的旋涡列, 左右两侧旋涡的旋转方向相反。这种旋涡称为卡门涡街。 根据卡门的研究, 这些涡列多数是不稳定的, 只有形成相互交替的内旋的两排涡列, 且涡列宽度 h 与同列相邻的两旋涡的间距l 之比满足 =0.281 (对圆柱形旋涡发生体)时,这样的涡列才是稳定的。 生产旋涡分离的阻流体称为旋涡发生体。涡街流量计是根据旋涡脱离旋涡发生体的频率与流量之间的关系来测量流量的仪表。 1 .卡门涡街的产生与现象为说明卡门涡街的产生,我们来考虑粘性流体绕流圆柱体的流动.当流体速度很低时, 流体在前驻点速度为零, 来流沿圆柱左右两侧流动, 在圆柱体前半部分速度逐渐增大,压力下降,后半部分速度下降,压力升高,在后驻点速度又为零.这时的流动与理想流体统流圆柱体相同,无旋涡产生,如图3— 7a所示.随着来流速度增加,圆柱体后半部分的压力梯度增大,引起流体附面层的分离,如图 3— 7b 所示.当来流的雷诺数Re再增大,达到 40 左右时,由于圆柱体后半部附面层中的流体微团受到更大的阻滞,就在附面层的分离点S 处产生一对旋转方面相反的对称旋涡.如图3-7c 所示.在一定的留诺数 Re范围内,稳定的卡门涡街的及旋涡脱落频率与流体流速成正比.图 3-7 圆柱绕涡街产生示意图2.卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的.冯· 卡门在理论上已证明稳定的涡街条件是:涡街两列旋涡之间的距离为h,单列两涡之间距离为,若两者之间关系满足第 2 页=1 或 h / =0. 281 (3-24)时所产生的涡街是稳定的。 3 .涡街运动速度为了导出旋涡脱落频率与流速之间的关系,首先要得到涡街本身的运动速度.为便于讨论,我们假定在旋涡发生体上游的来源是无旋、稳定的流动,即其速度环量为零. 从汤姆生定理可知, 在旋涡发生体下游所产生的两列对应旋涡的速度环量,必然大小相等,方向相反,其合环量为零,由于对应两涡的旋向相反,速度环量大小相等, 所以在整个涡群的相互作用下,涡街将以一个稳定的速度向上游运动.从理论计算可得.的表示式为=tan h (3-25) 对于稳定的涡街,将式(3-25)代入,有: = tan h(0. 281 )= (3-26) 4.流体流速与旋涡脱落频率的关系从前面讨论可知,当流体以流速u 流动时,相对于旋涡发生...
