液压设备公司常用无缝钢管规格

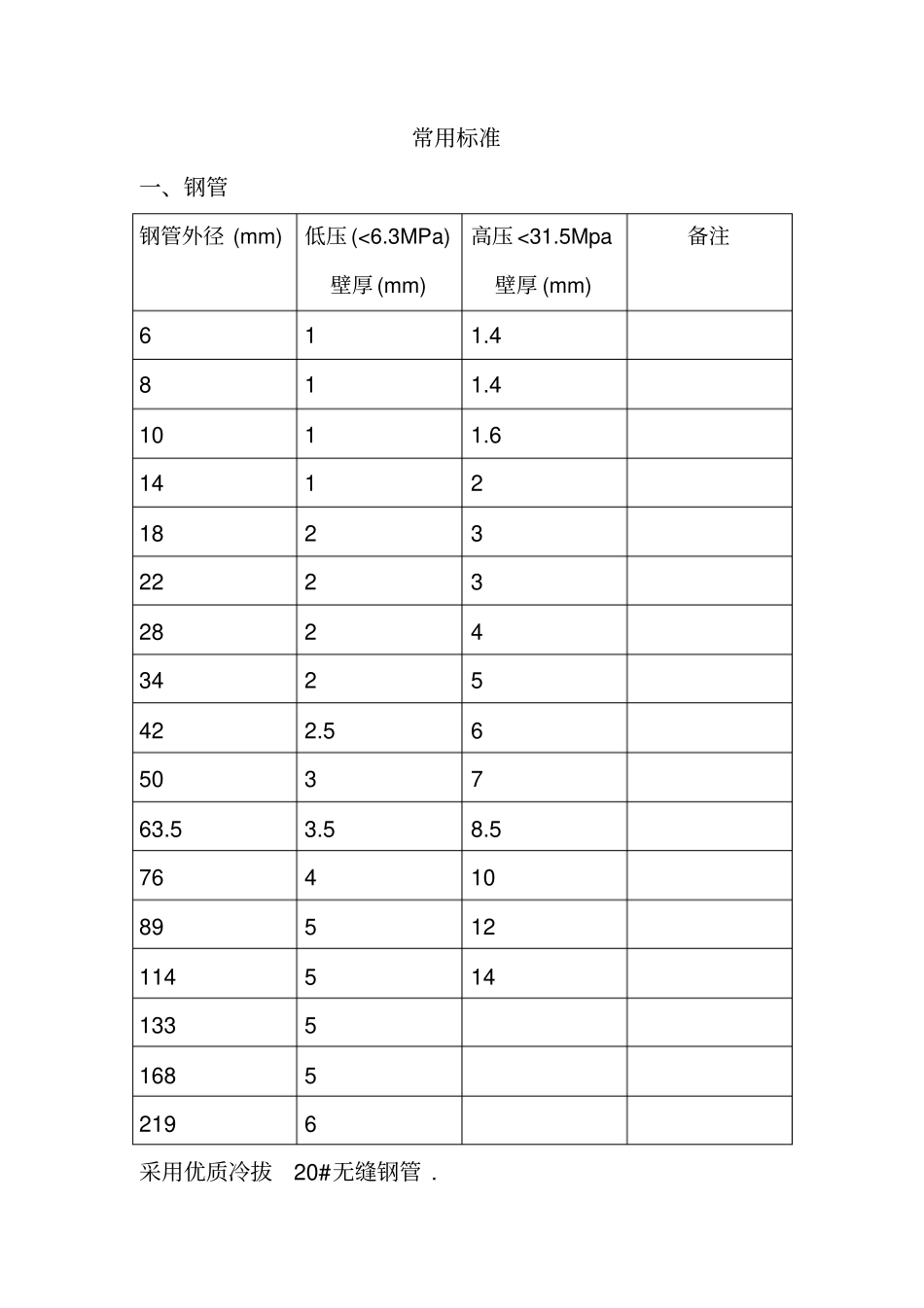

液压设备公司常用无缝钢管规格_第1页
1/4

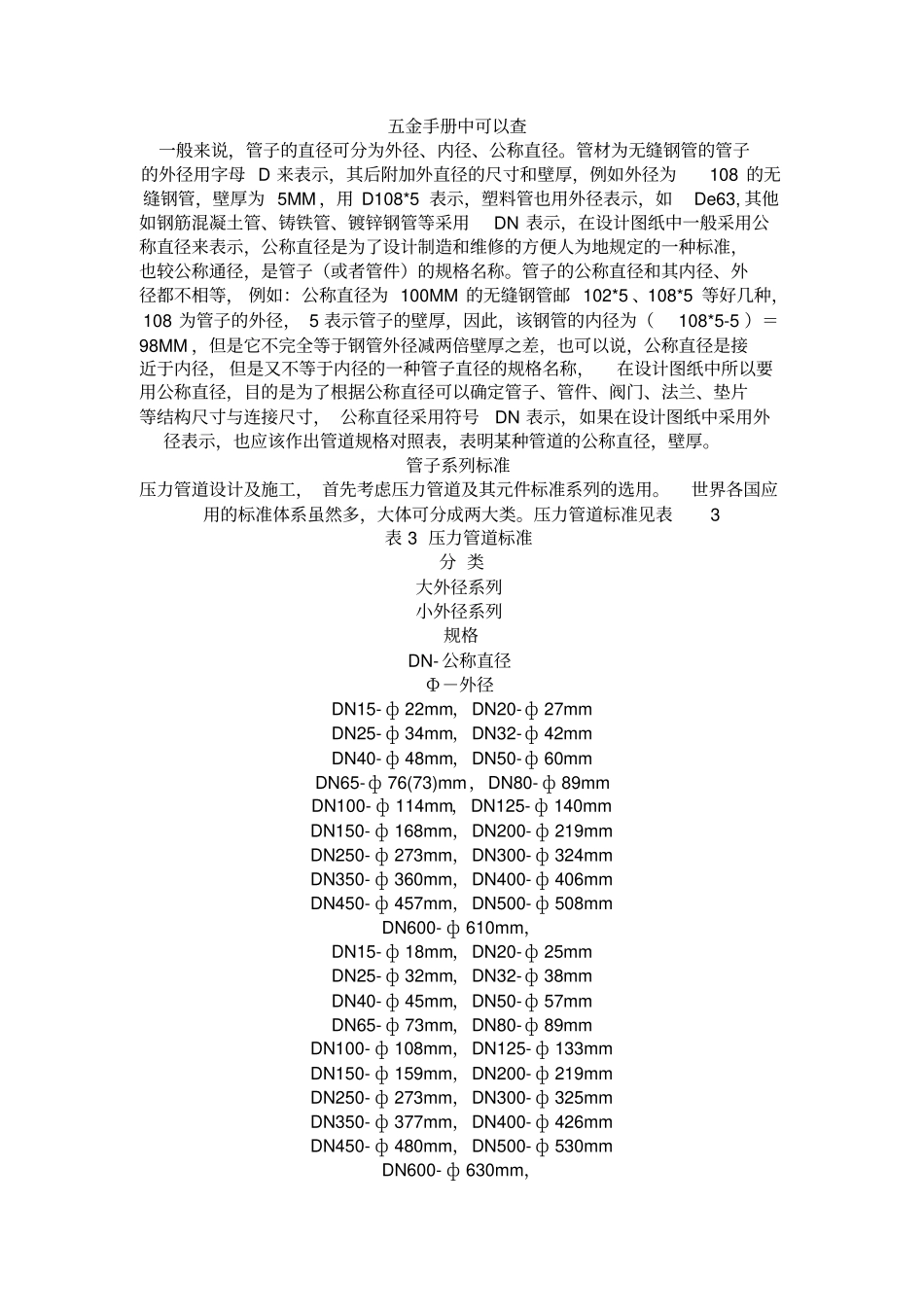

液压设备公司常用无缝钢管规格_第2页
2/4

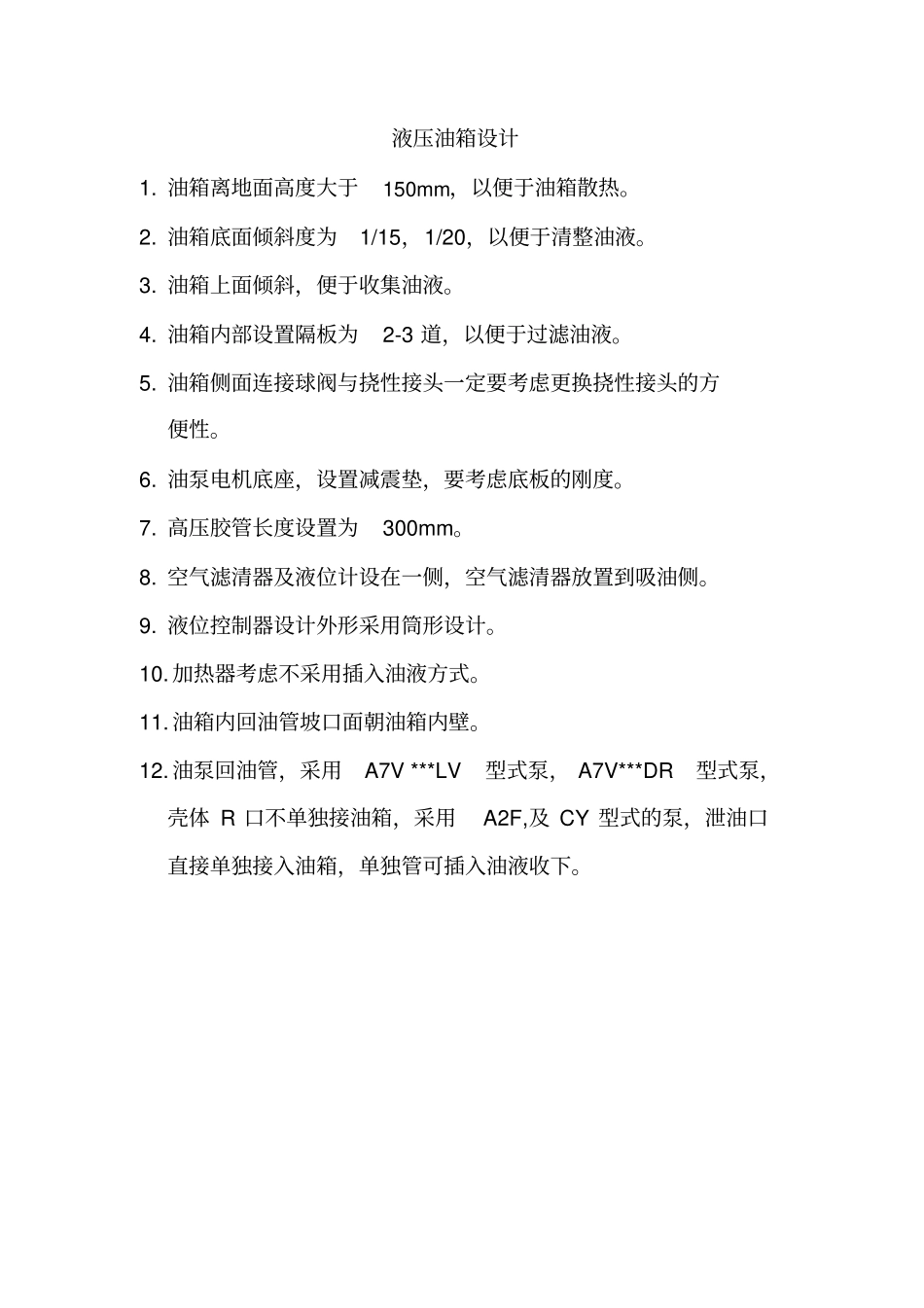

液压设备公司常用无缝钢管规格_第3页
3/4
常用标准一、钢管钢管外径 (mm) 低压 (<6.3MPa)壁厚 (mm) 高压 <31.5Mpa 壁厚 (mm) 备注6 1 1.4 8 1 1.4 10 1 1.6 14 1 2 18 2 3 22 2 3 28 2 4 34 2 5 42 2.5 6 50 3 7 63.5 3.5 8.5 76 4 10 89 5 12 114 5 14 133 5 168 5 219 6 采用优质冷拔20#无缝钢管 . 五金手册中可以查一般来说,管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母 D 来表示,其后附加外直径的尺寸和壁厚,例如外径为108 的无缝钢管,壁厚为 5MM ,用 D108*5 表示,塑料管也用外径表示,如De63, 其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。管子的公称直径和其内径、外径都不相等, 例如:公称直径为 100MM 的无缝钢管邮 102*5 、108*5 等好几种,108 为管子的外径, 5 表示管子的壁厚,因此,该钢管的内径为(108*5-5 )=98MM ,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径, 但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸, 公称直径采用符号DN 表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。管子系列标准压力管道设计及施工, 首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多,大体可分成两大类。压力管道标准见表3 表 3 压力管道标准分 类大外径系列小外径系列规格DN- 公称直径Ф-外径DN15- ф 22mm,DN20- ф 27mm DN25- ф 34mm,DN32- ф 42mm DN40- ф 48mm,DN50- ф 60mm DN65- ф 76(73)mm,DN80- ф 89mm DN100- ф 114mm,DN125- ф 140mm DN150- ф 168mm,DN200- ф 219mm DN250- ф 273mm,DN300- ф 324mm DN350- ф 360mm,DN400- ф 406mm DN450- ф 457mm,DN500- ф 508mm DN600- ф 610mm,DN15- ф 18mm,DN20- ф 25mm DN25- ф 32mm,DN32- ф 38mm DN40- ф 45mm,DN50- ф 57mm DN65- ф 73mm,DN80- ф 89mm DN100- ф 108mm,DN125- ф 133mm DN150- ф 159mm,DN2...
