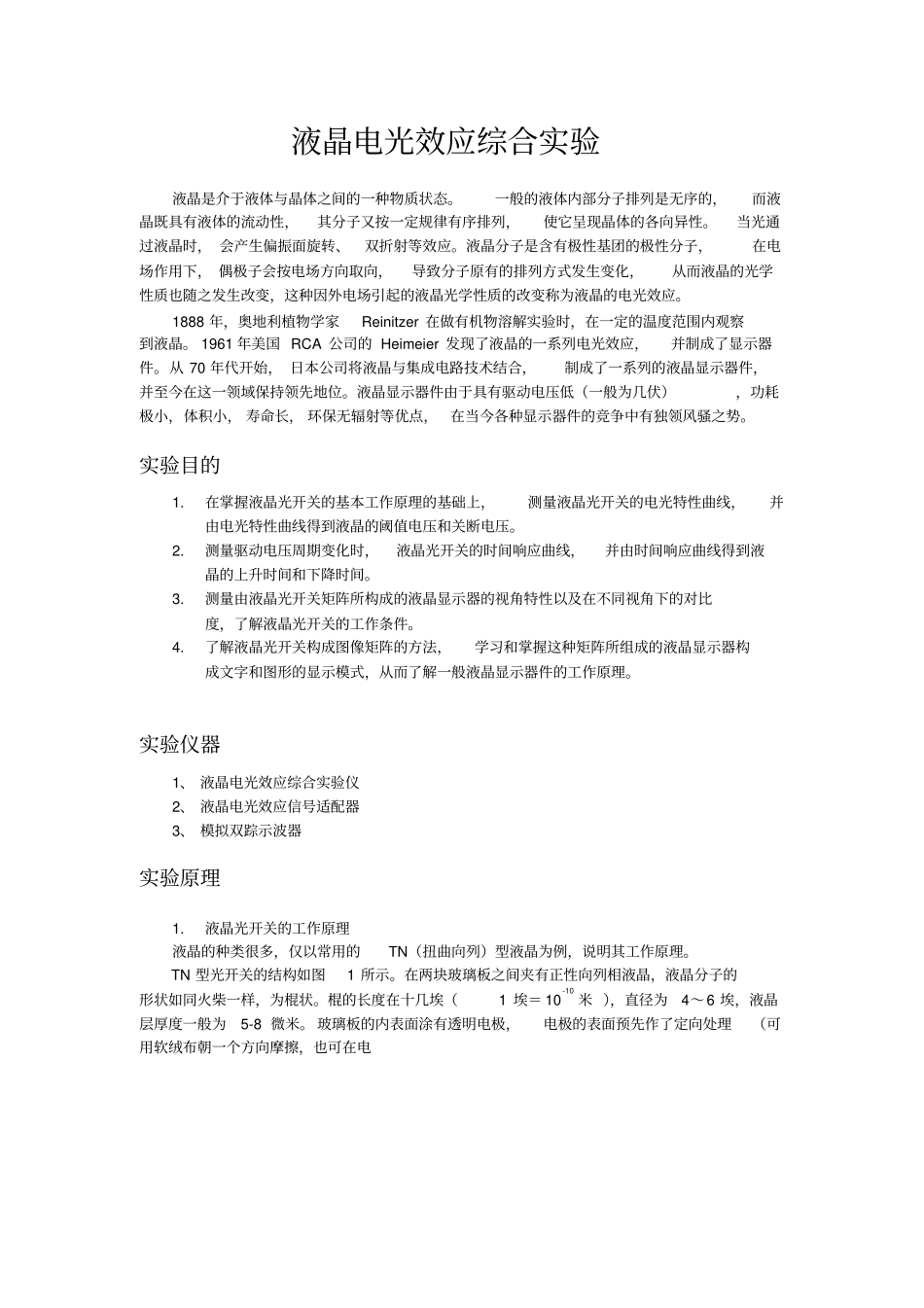

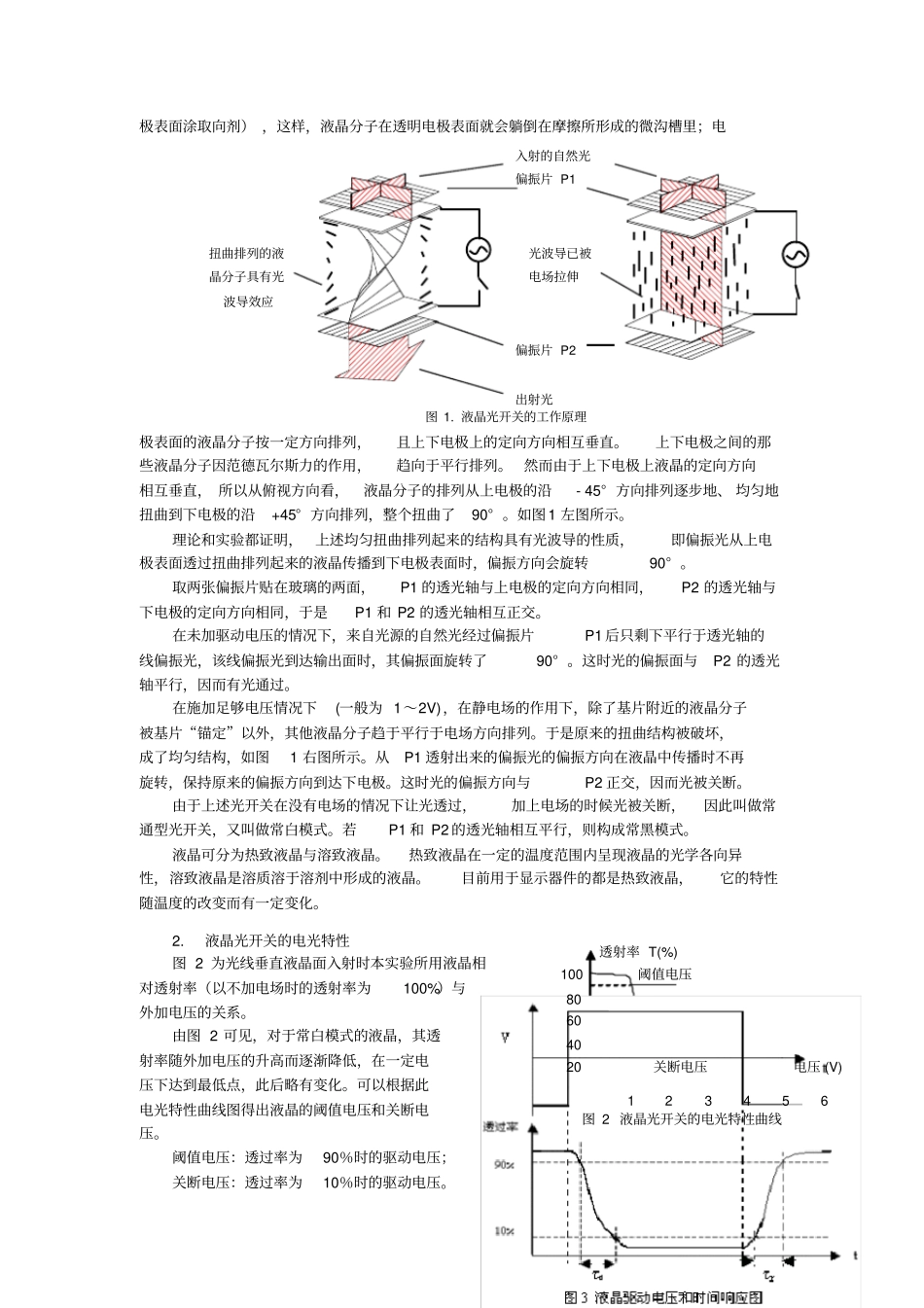

液晶电光效应综合实验液晶是介于液体与晶体之间的一种物质状态。一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性。当光通过液晶时， 会产生偏振面旋转、双折射等效应。液晶分子是含有极性基团的极性分子，在电场作用下， 偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。1888 年，奥地利植物学家Reinitzer 在做有机物溶解实验时，在一定的温度范围内观察到液晶。 1961 年美国 RCA 公司的 Heimeier 发现了液晶的一系列电光效应，并制成了显示器件。从 70 年代开始， 日本公司将液晶与集成电路技术结合，制成了一系列的液晶显示器件，并至今在这一领域保持领先地位。液晶显示器件由于具有驱动电压低（一般为几伏），功耗极小，体积小， 寿命长， 环保无辐射等优点，在当今各种显示器件的竞争中有独领风骚之势。实验目的1.在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。2.测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。3.测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。4.了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。实验仪器1、 液晶电光效应综合实验仪2、 液晶电光效应信号适配器3、 模拟双踪示波器实验原理1.液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。TN 型光开关的结构如图1 所示。在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。棍的长度在十几埃（1 埃＝ 10-10米 ），直径为4～6 埃，液晶层厚度一般为5-8 微米。 玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂） ，这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。 然而由于上下电极上液晶的定向方向...
