涵洞施工组织设计

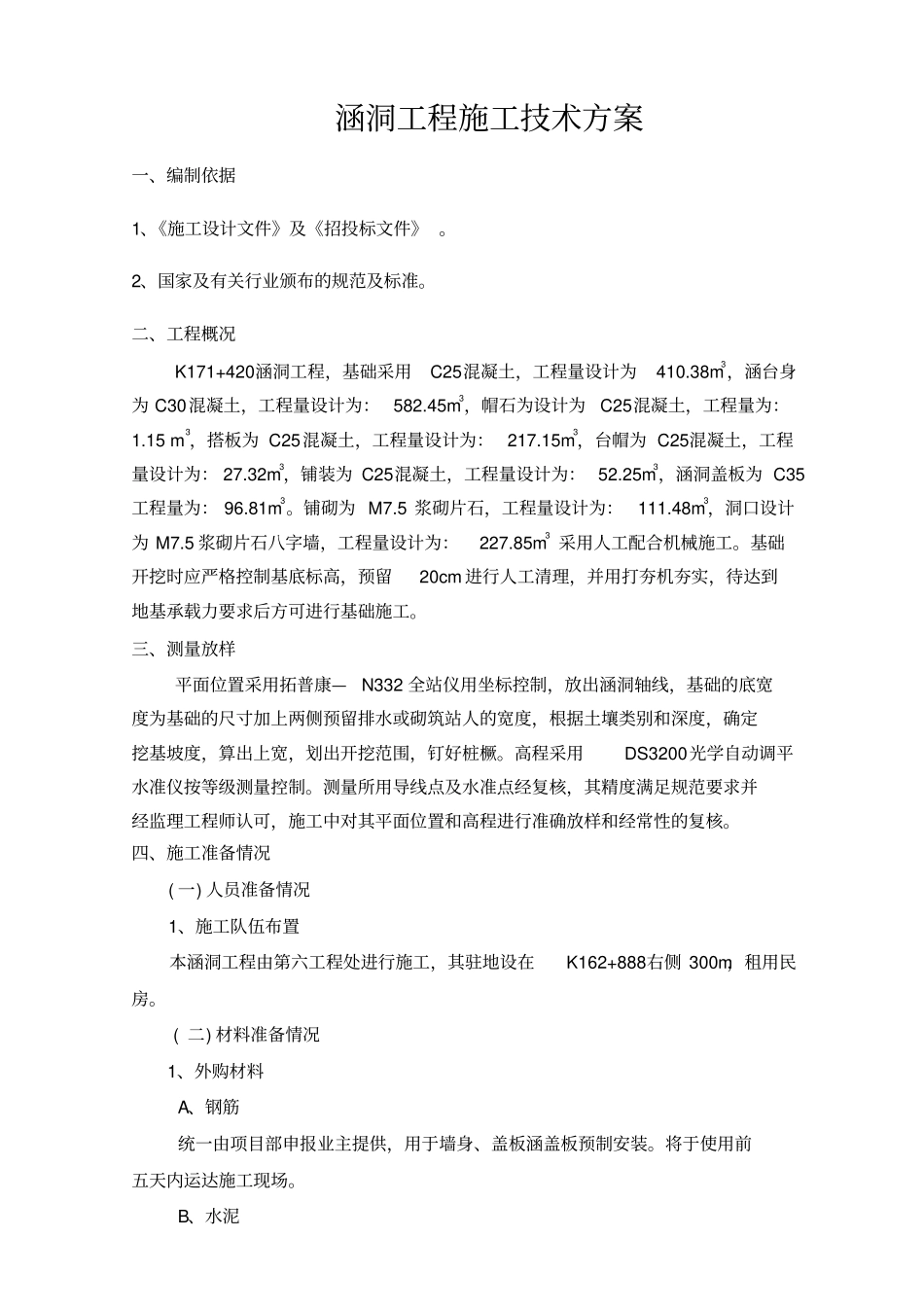

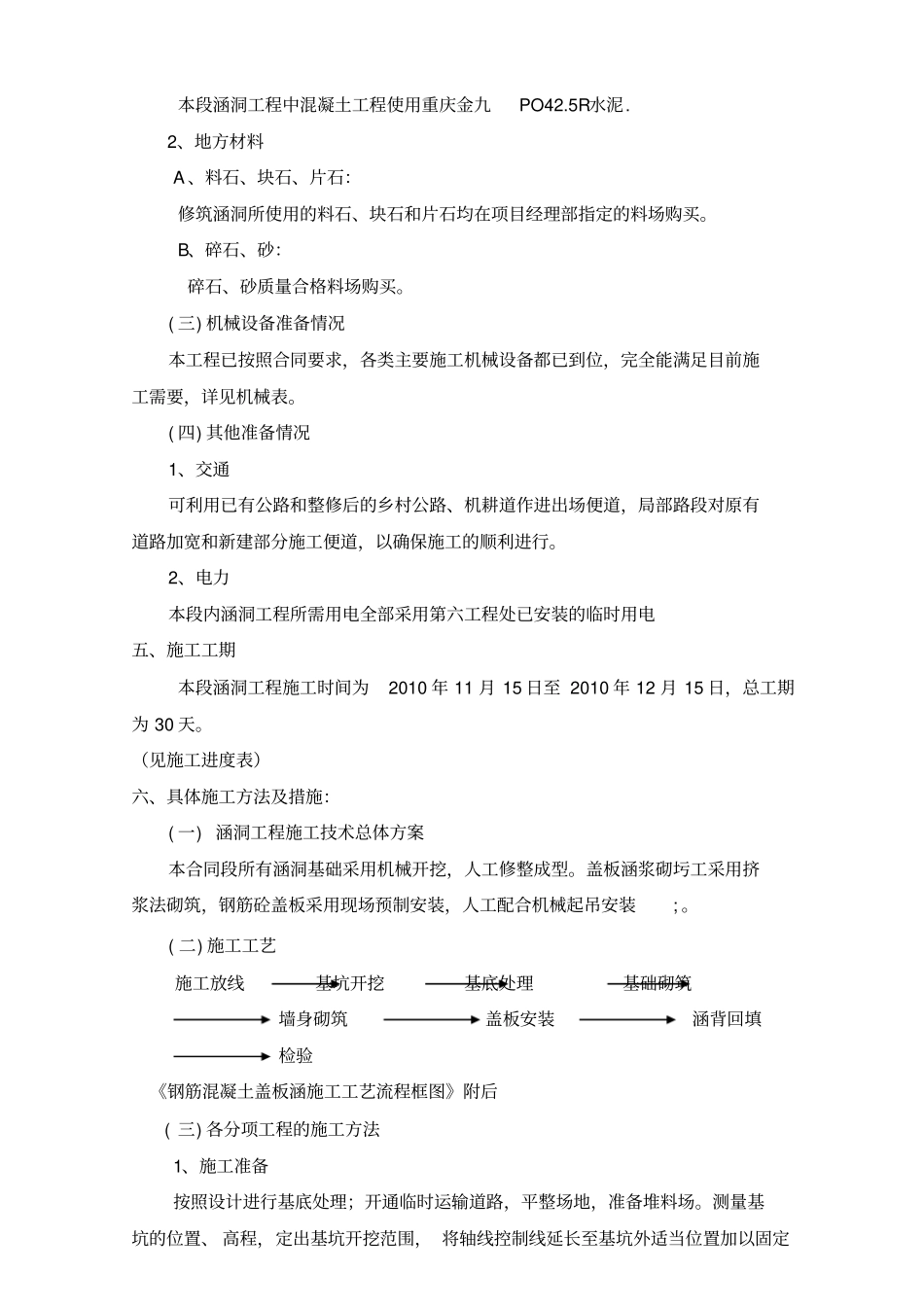

涵洞工程施工技术方案一、编制依据1、《施工设计文件》及《招投标文件》 。2、国家及有关行业颁布的规范及标准。二、工程概况K171+420涵洞工程，基础采用C25混凝土，工程量设计为410.38m3，涵台身为 C30混凝土，工程量设计为： 582.45m3，帽石为设计为C25混凝土，工程量为：1.15 m3，搭板为 C25混凝土，工程量设计为： 217.15m3，台帽为 C25混凝土，工程量设计为： 27.32m3，铺装为 C25混凝土，工程量设计为： 52.25m3，涵洞盖板为 C35工程量为： 96.81m3。铺砌为 M7.5 浆砌片石，工程量设计为：111.48m3，洞口设计为 M7.5 浆砌片石八字墙，工程量设计为：227.85m3 采用人工配合机械施工。基础开挖时应严格控制基底标高，预留20cm 进行人工清理，并用打夯机夯实，待达到地基承载力要求后方可进行基础施工。三、测量放样平面位置采用拓普康—N332 全站仪用坐标控制，放出涵洞轴线，基础的底宽度为基础的尺寸加上两侧预留排水或砌筑站人的宽度，根据土壤类别和深度，确定挖基坡度，算出上宽，划出开挖范围，钉好桩橛。高程采用DS3200光学自动调平水准仪按等级测量控制。测量所用导线点及水准点经复核，其精度满足规范要求并经监理工程师认可，施工中对其平面位置和高程进行准确放样和经常性的复核。四、施工准备情况( 一) 人员准备情况1、施工队伍布置本涵洞工程由第六工程处进行施工，其驻地设在K162+888右侧 300m，租用民房。 ( 二) 材料准备情况1、外购材料A、钢筋统一由项目部申报业主提供，用于墙身、盖板涵盖板预制安装。将于使用前五天内运达施工现场。B、水泥本段涵洞工程中混凝土工程使用重庆金九PO42.5R水泥.2、地方材料 A 、料石、块石、片石：修筑涵洞所使用的料石、块石和片石均在项目经理部指定的料场购买。B、碎石、砂：碎石、砂质量合格料场购买。( 三) 机械设备准备情况本工程已按照合同要求，各类主要施工机械设备都已到位，完全能满足目前施工需要，详见机械表。( 四) 其他准备情况1、交通可利用已有公路和整修后的乡村公路、机耕道作进出场便道，局部路段对原有道路加宽和新建部分施工便道，以确保施工的顺利进行。2、电力本段内涵洞工程所需用电全部采用第六工程处已安装的临时用电五、施工工期本段涵洞工程施工时间为2010 年 11 月 15 日至 2010 年 12 月 15 日，总工期为 30 天。（见施工进度表）六、具体施工方法及措施：( 一) 涵洞工程施工技术总体方案本合同段所有涵洞基础...
