2024年隧道施工技术交底大全VIP免费

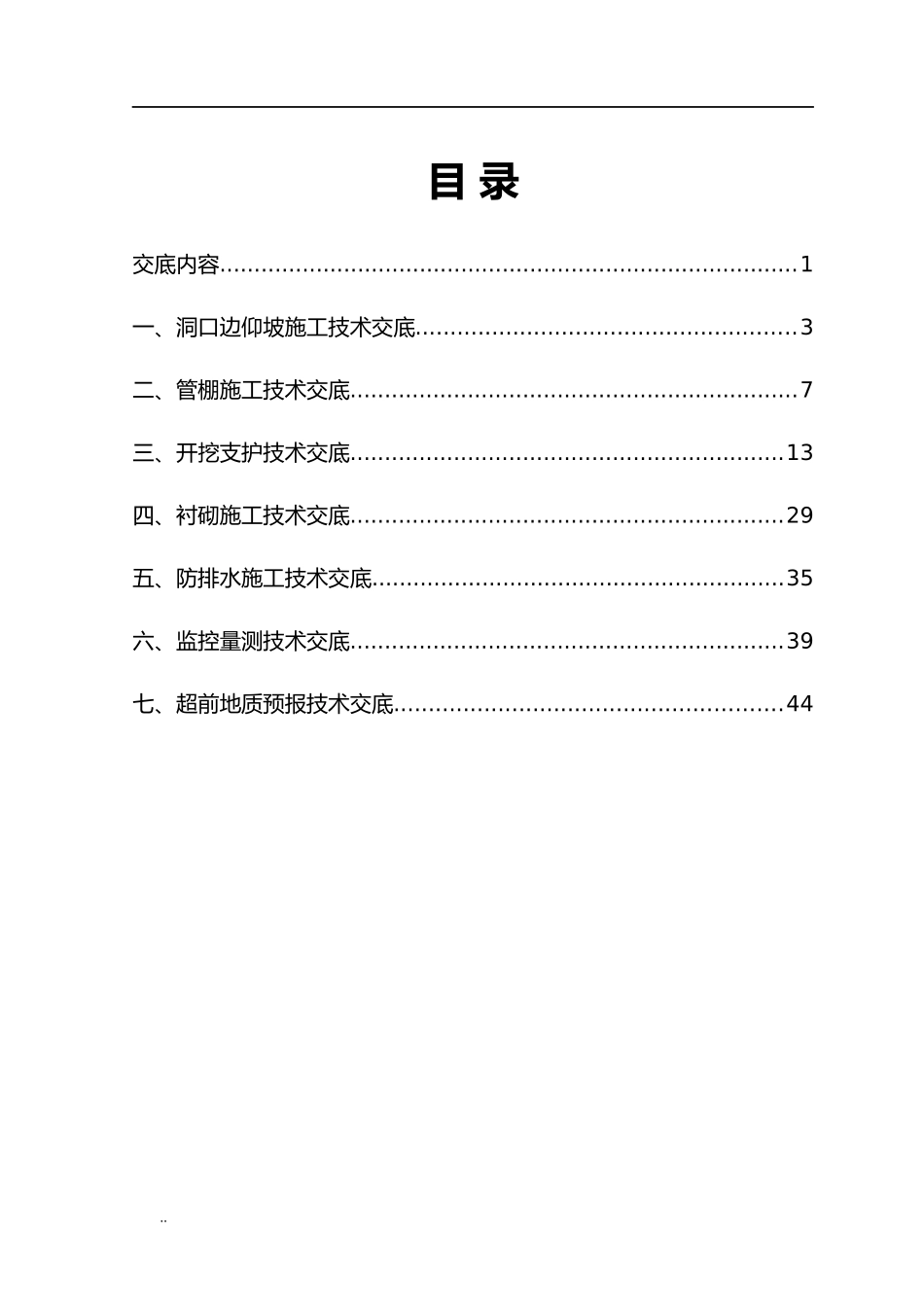

目录交底内容....................................................................................1一、洞口边仰坡施工技术交底.......................................................3二、管棚施工技术交底.................................................................7三、开挖支护技术交底...............................................................13四、衬砌施工技术交底...............................................................29五、防排水施工技术交底............................................................35六、监控量测技术交底...............................................................39七、超前地质预报技术交底........................................................44..隧道施工技术交底交底内容1、隧道里程长度及围岩状况本标段正线隧道（双线）4座，共3297延米，占本标段线路总长的9.1%，隧道分布情况见表1。表1隧道情况一览表隧道名称里程长度(m)备注起点里程终点里程孙家杖子隧道DK456+101DK456+807706正线双线采云堂隧道DK461+530DK462+480950小苏营子隧道DK471+161DK471+757596五头山隧道DK484+495DK485+5401045隧道围岩主要有Ⅱ、Ⅲ、Ⅳ、Ⅴ级，各个隧道围岩状况见表2。表2隧道围岩类别统计表围岩级别隧道名称ⅤⅣⅢⅡ总长备注孙家杖子隧道围岩长度（m）526180706采云堂隧道围岩长度（m）380570950小苏营子隧道围岩长度（m）191115290596五头山隧道围岩长度（m）1601554802501045合计1257102077025032972、隧道地质情况孙家杖子隧道地处辽西北地区，全长706m，地貌属剥蚀丘陵区，地形稍有起伏。山体基岩出露，地表多被人工林地覆盖，隧道最大埋深38.68m。隧道范围穿越地层较简单，测区内基岩多出露地表，进口、洞身及出口均为侏罗系中统土城子..组（J2t）。细砂岩：灰黄色、褐灰色及红褐色，全风化~强风化：砂质结构，薄~中厚层状构造，泥质裂隙很发育，岩体破碎；弱风化：砂质结构，薄~中厚层状结构造，节理裂隙发育，岩体较破碎。采云堂隧道位于辽宁省北票市三宝乡西南约6.6km处，地形较平缓。隧道最大埋深41.10m,全长950m，地貌属剥蚀丘陵区，地形稍有起伏。山体多未见基岩出露，地表多被人工林地覆盖。隧道范围穿越地层较简单，隧道进、出口为第四系上更新统坡洪积层（Q3dl+pl）；洞身范围为侏罗系中统土城子组（J2t）泥质砂岩为单斜构造，岩层产状：倾向5°，节理裂隙发育。小苏营子隧道位于辽宁省北票市境内，位于低缓丘陵区，岩石破碎，裂隙发育，测区内山体多见基岩出露，地表为树木及农田覆盖。全长596m,隧道地处小苏营子山脊，地貌属低缓丘陵区，隧道最大埋深49.71m。隧道进、出口没有大路可通，交通条件一般。隧道范围穿越地层较简单，进口为侏罗系土城子组（J2t）凝灰质砂岩全风化~强风化；洞身范围为侏罗系土城子组（J2t）凝灰质砂岩强风化~弱风化；出口范围为侏罗系土城子组（J2t）凝灰质砂岩强风化~弱风化。隧址区为单斜构造，岩层产状为340°∠11°。五头山隧道位于辽宁省北票市马友营乡新秋村东2km的侵蚀丘陵区，地势较陡。隧道全长1045m，最大埋深100.4m。隧道穿越五头山山脊，地貌属低缓剥蚀丘陵区。隧道范围穿越地层较简单，进口为第四系上更新统坡洪积（Q3dl+pl）新黄土，侏罗系中统土城子组（J2t）凝灰质砂岩；洞身范围为侏罗系中统土城子组（J2t）凝灰质砂岩，燕山期侵入英安岩（ζ52-3）；出口范围为侏罗系中统土城子组（J2t）凝灰质砂岩。遂址区为英安岩侵入体与侏罗系中统土城子组凝灰质砂岩为不整合接触，砂岩为单斜构造，砂岩产状28°∠40°，未见其他构造。..3、隧道工程施工顺序根据围岩条件和断面大小，隧道暗洞采用全断面法、台阶法、三台阶法、三台阶法加临时横撑法等组织施工，其主要分项工程施工程序按照超前地质预报→测量放样→超前支护→洞身开挖→初期支护→仰拱开挖及衬砌→防水施工→二次衬砌施工→回填注浆及其它附属工程→清理顺序进行。..一、洞口边仰坡施工技术交底1、交底内容：标段内隧道边仰坡施工。2、施工方法2.1、测量复测：施工放样前复测原地貌与...
