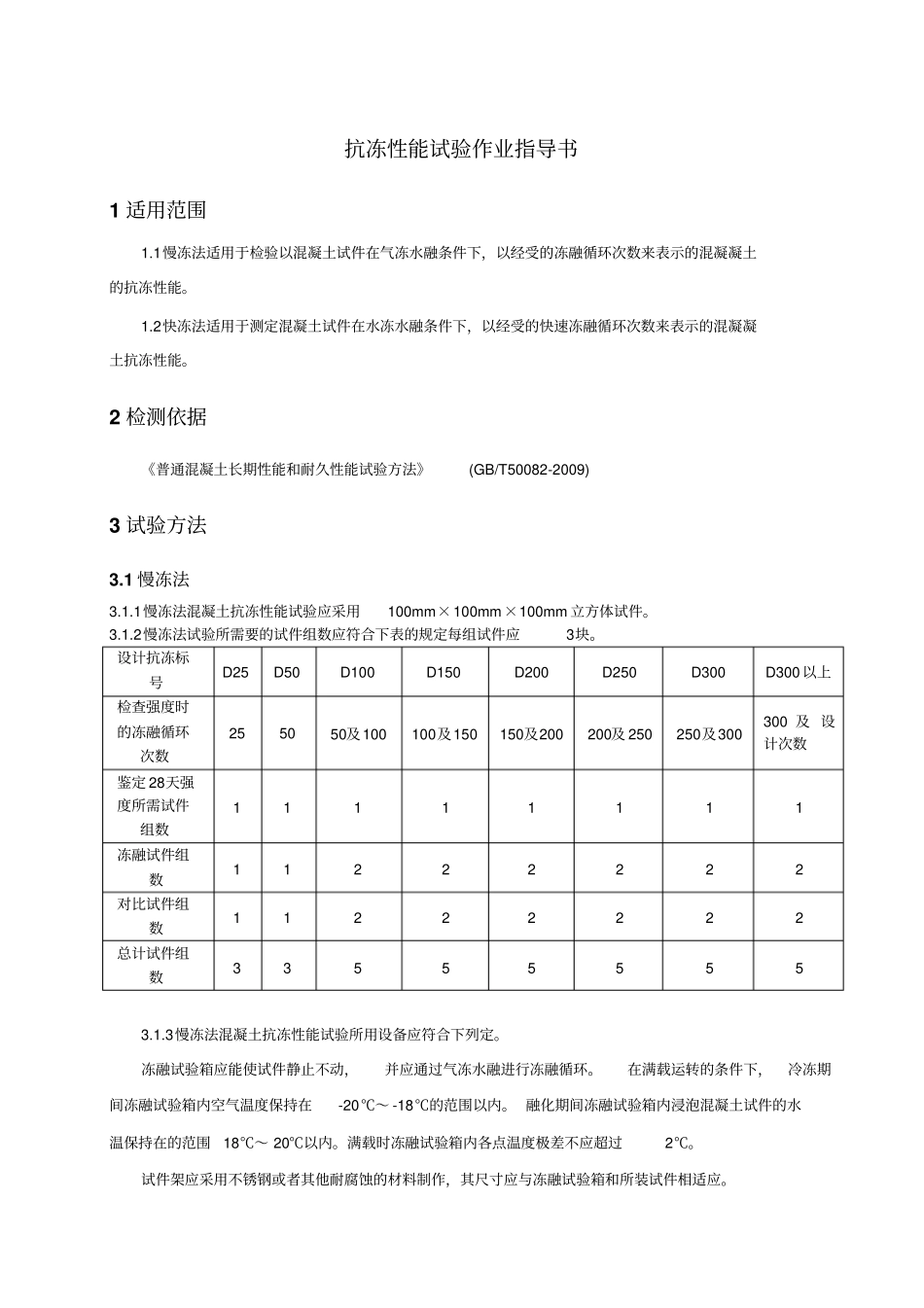

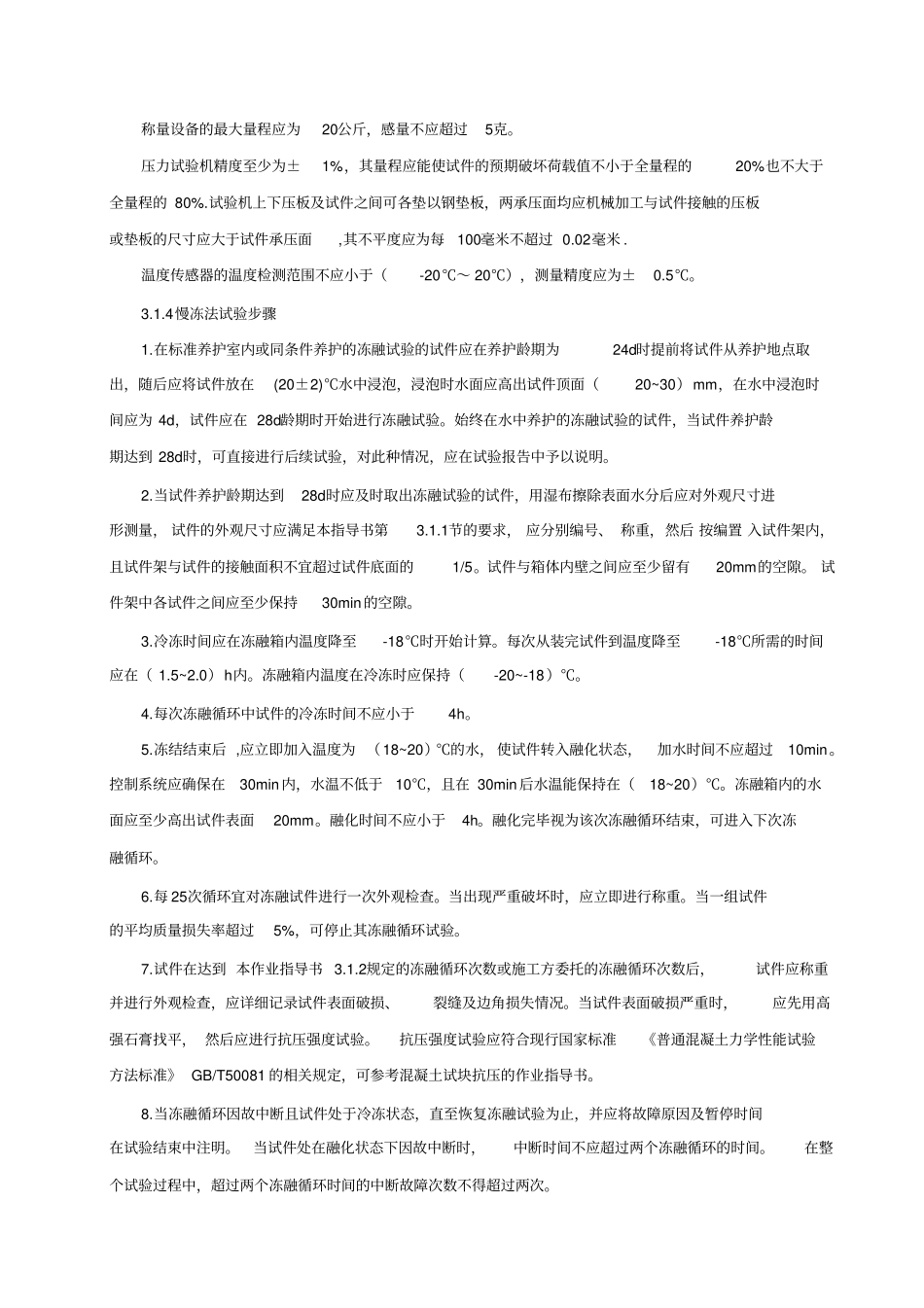

抗冻性能试验作业指导书1 适用范围1.1慢冻法适用于检验以混凝土试件在气冻水融条件下,以经受的冻融循环次数来表示的混凝凝土的抗冻性能。1.2快冻法适用于测定混凝土试件在水冻水融条件下,以经受的快速冻融循环次数来表示的混凝凝土抗冻性能。2 检测依据《普通混凝土长期性能和耐久性能试验方法》(GB/T50082-2009)3 试验方法3.1 慢冻法3.1.1慢冻法混凝土抗冻性能试验应采用100mm×100mm×100mm 立方体试件。3.1.2慢冻法试验所需要的试件组数应符合下表的规定每组试件应3块。设计抗冻标号D25 D50 D100 D150 D200 D250 D300 D300以上检查强度时的冻融循环次数25 50 50及100 100及150 150及200 200及 250 250及300 300 及 设计次数鉴定 28天强度所需试件组数1 1 1 1 1 1 1 1 冻融试件组数1 1 2 2 2 2 2 2 对比试件组数1 1 2 2 2 2 2 2 总计试件组数3 3 5 5 5 5 5 5 3.1.3慢冻法混凝土抗冻性能试验所用设备应符合下列定。冻融试验箱应能使试件静止不动,并应通过气冻水融进行冻融循环。在满载运转的条件下,冷冻期间冻融试验箱内空气温度保持在-20℃~ -18℃的范围以内。 融化期间冻融试验箱内浸泡混凝土试件的水温保持在的范围18℃~ 20℃以内。满载时冻融试验箱内各点温度极差不应超过2℃。试件架应采用不锈钢或者其他耐腐蚀的材料制作,其尺寸应与冻融试验箱和所装试件相适应。称量设备的最大量程应为20公斤,感量不应超过5克。压力试验机精度至少为±1%,其量程应能使试件的预期破坏荷载值不小于全量程的20%也不大于全量程的 80%.试验机上下压板及试件之间可各垫以钢垫板,两承压面均应机械加工与试件接触的压板或垫板的尺寸应大于试件承压面,其不平度应为每100毫米不超过 0.02毫米 . 温度传感器的温度检测范围不应小于(-20℃~ 20℃),测量精度应为±0.5℃。3.1.4慢冻法试验步骤1.在标准养护室内或同条件养护的冻融试验的试件应在养护龄期为24d时提前将试件从养护地点取出,随后应将试件放在(20±2)℃水中浸泡,浸泡时水面应高出试件顶面(20~30)mm,在水中浸泡时间应为 4d,试件应在 28d龄期时开始进行冻融试验。始终在水中养护的冻融试验的试件,当试件养护龄期达到 28d时,可直接进行后续试验,对此种情况,应在试验报告中予以说明。2.当试件养护龄期达到28d时应及时取出冻融试验的试件,用湿布擦除表面水分后应对外观尺寸进形测量, 试件的外观尺寸应满足本指导书第3...
