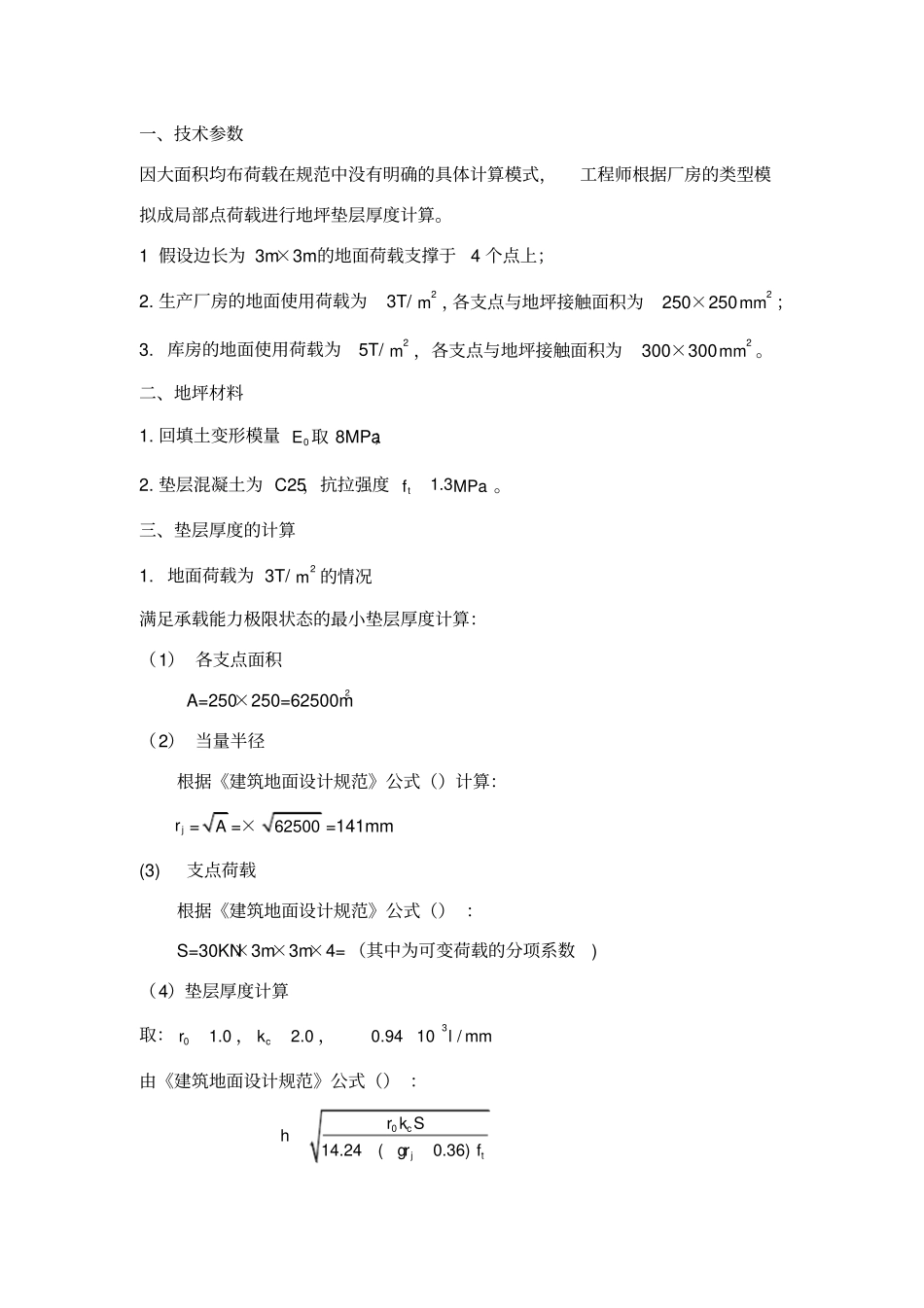

1/4
混凝土垫层厚度的计算_第2页

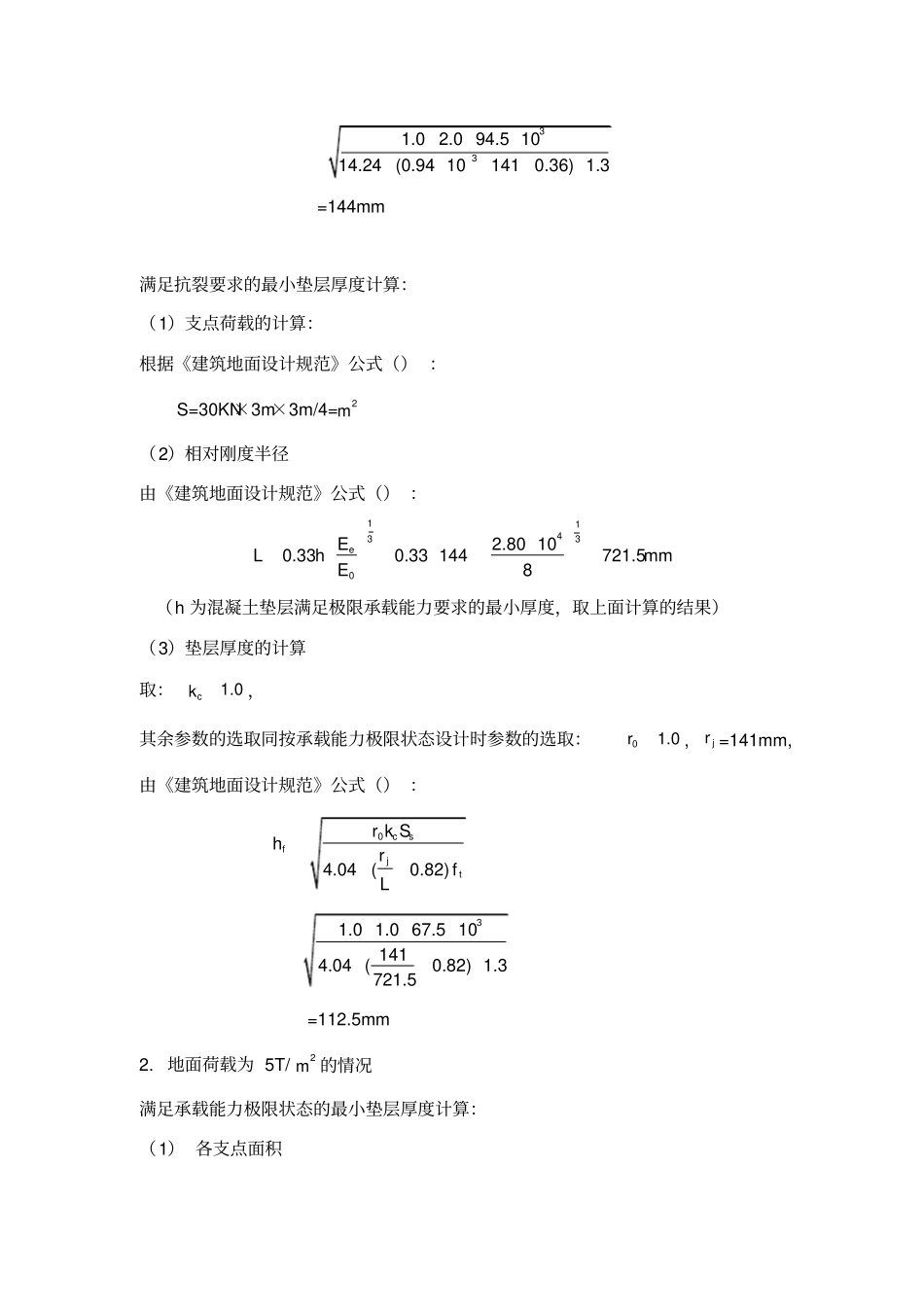

2/4
混凝土垫层厚度的计算_第3页

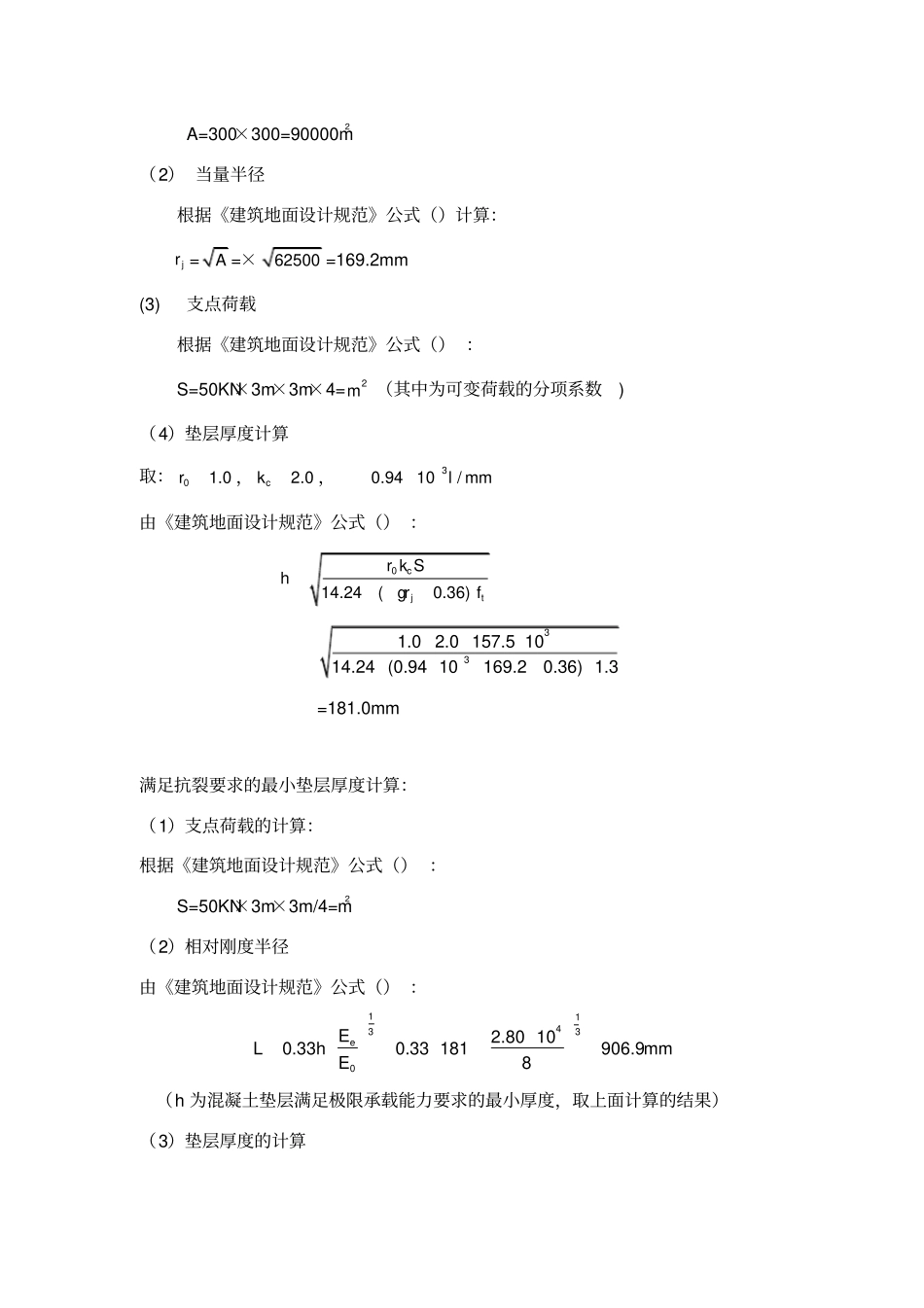

3/4
一、技术参数因大面积均布荷载在规范中没有明确的具体计算模式,工程师根据厂房的类型模拟成局部点荷载进行地坪垫层厚度计算。1 假设边长为 3m×3m的地面荷载支撑于4 个点上;2. 生产厂房的地面使用荷载为3T/2m ,各支点与地坪接触面积为250×2502mm ;3. 库房的地面使用荷载为5T/2m ,各支点与地坪接触面积为300×3002mm 。二、地坪材料1. 回填土变形模量0E 取 8MPa;2. 垫层混凝土为 C25,抗拉强度1.3tfMPa 。三、垫层厚度的计算1. 地面荷载为 3T/2m 的情况满足承载能力极限状态的最小垫层厚度计算:(1) 各支点面积A=250×250=62500m2(2) 当量半径根据《建筑地面设计规范》公式()计算:jr =A =×62500 =141mm(3) 支点荷载根据《建筑地面设计规范》公式() :S=30KN×3m×3m×4= (其中为可变荷载的分项系数)(4)垫层厚度计算取:01.0r,2.0ck,30.9410/l mm由《建筑地面设计规范》公式() :014.24(0.36)cjtr k Shrfg331.0 2.0 94.5 1014.24 (0.94 101410.36) 1.3=144mm满足抗裂要求的最小垫层厚度计算:(1)支点荷载的计算:根据《建筑地面设计规范》公式() :S=30KN×3m×3m/4=2m(2)相对刚度半径由《建筑地面设计规范》公式() :1143302.80 100.330.33 144721.58eELhmmE(h 为混凝土垫层满足极限承载能力要求的最小厚度,取上面计算的结果)(3)垫层厚度的计算取:1.0ck,其余参数的选取同按承载能力极限状态设计时参数的选取:01.0r, jr =141mm,由《建筑地面设计规范》公式() :04.04(0.82)csfjtr k ShrfL31.0 1.0 67.5 101414.04 (0.82) 1.3721.5=112.5mm2. 地面荷载为 5T/2m 的情况满足承载能力极限状态的最小垫层厚度计算:(1) 各支点面积A=300×300=90000m2(2) 当量半径根据《建筑地面设计规范》公式()计算:jr =A =×62500 =169.2mm(3) 支点荷载根据《建筑地面设计规范》公式() :S=50KN×3m×3m×4=2m(其中为可变荷载的分项系数)(4)垫层厚度计算取:01.0r,2.0ck,30.9410/l mm由《建筑地面设计规范》公式() :014.24(0.36)cjtr k Shrfg331.0 2.0 157.5 1014.24 (0.94 10169.20.36) 1.3=181.0mm满足抗裂要求的最小垫层厚度计算:(1)支点荷载的计算:根据《建筑地面设计规范》公式() :S=50KN×3m×3m/4=m2 (2)相对刚度半径由《建筑地面设计规范》公式() :1143302.80 100.330.33 181906.98eELhmmE(h 为混凝土...
