混凝土泵管固定措施

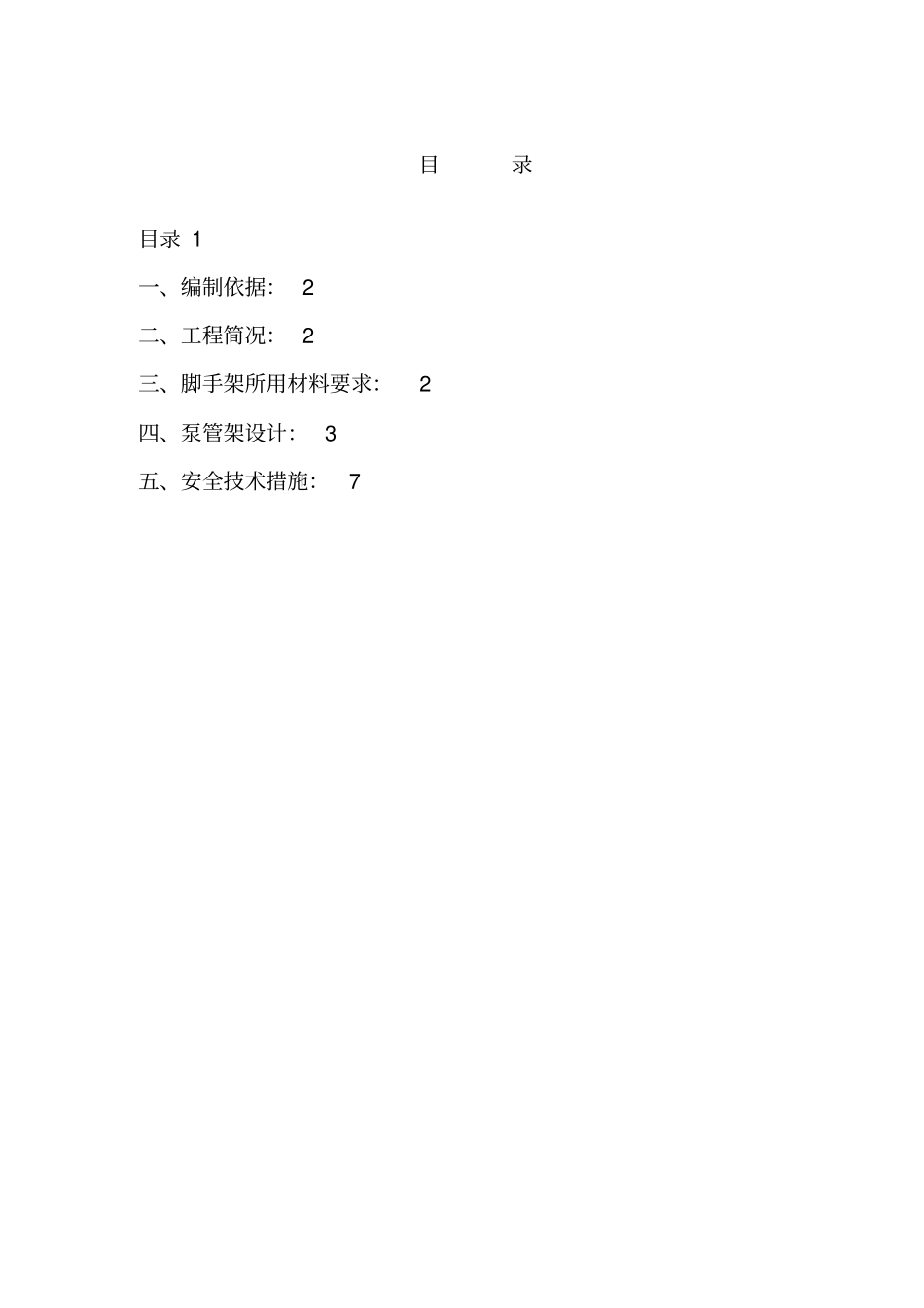

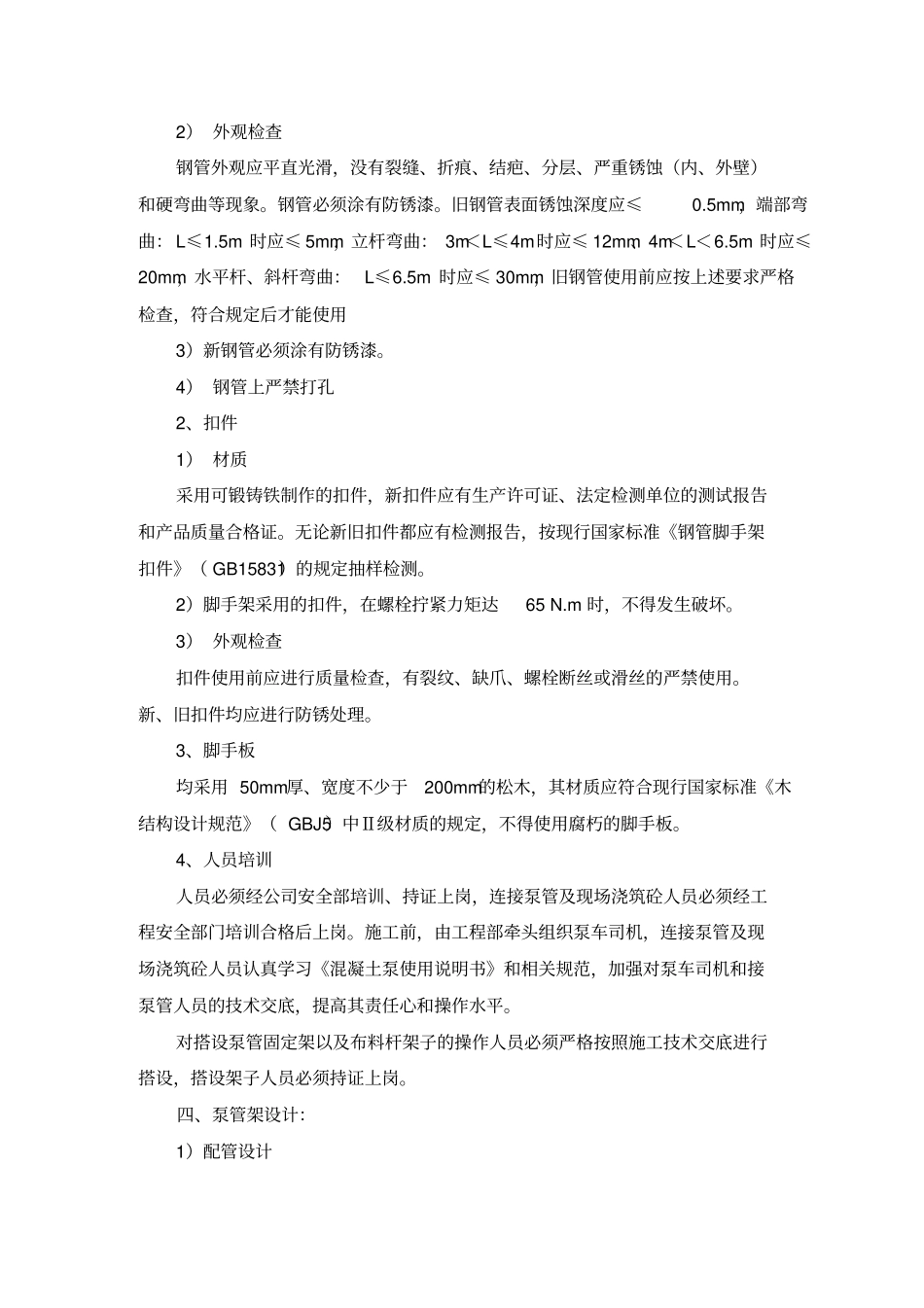

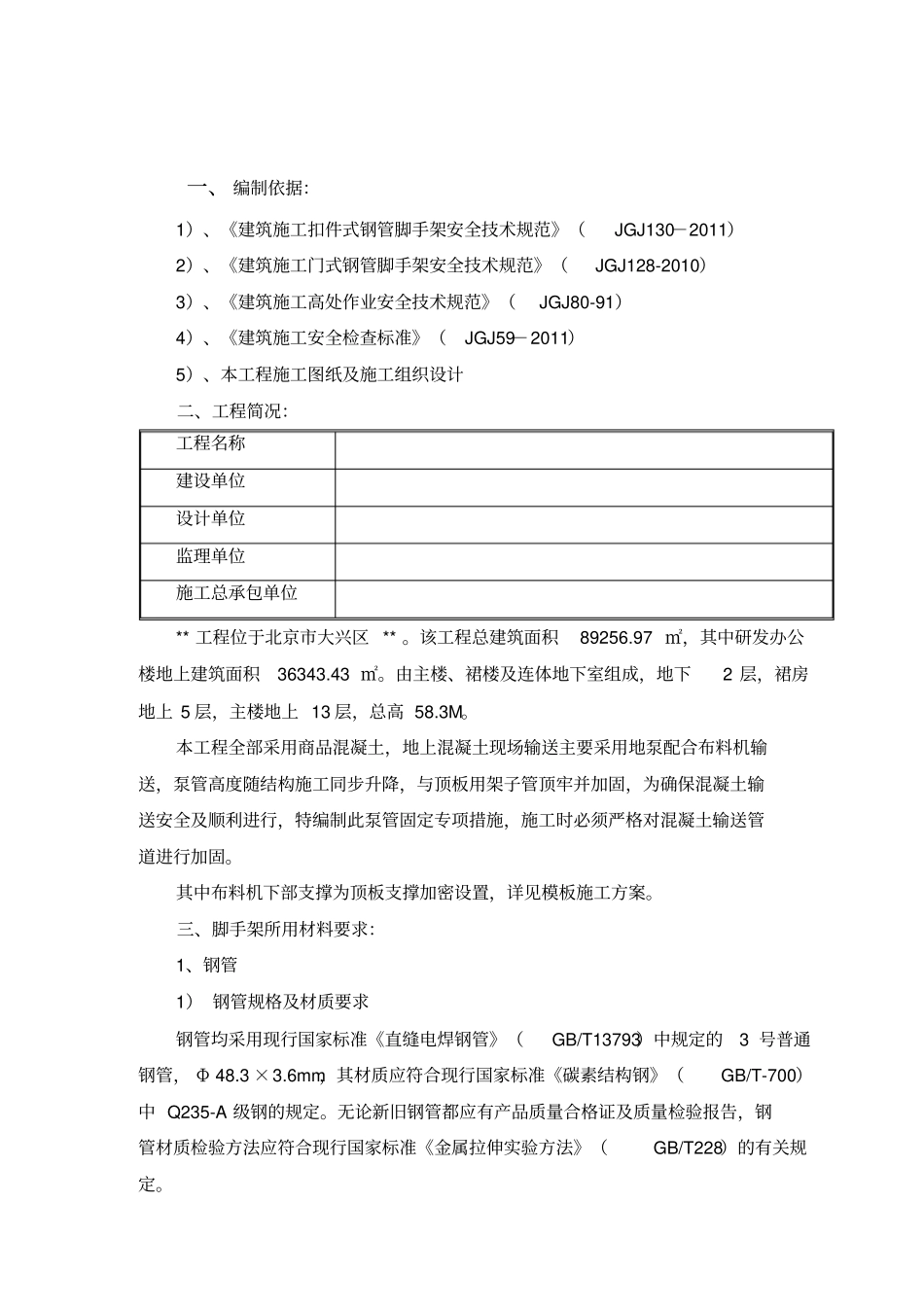

目录目录 1一、编制依据： 2二、工程简况： 2三、脚手架所用材料要求：2四、泵管架设计： 3五、安全技术措施：7一、 编制依据：1）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）2）、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）3）、《建筑施工高处作业安全技术规范》（JGJ80-91）4）、《建筑施工安全检查标准》（JGJ59－2011）5）、本工程施工图纸及施工组织设计二、工程简况：工程名称建设单位设计单位监理单位施工总承包单位** 工程位于北京市大兴区 ** 。该工程总建筑面积89256.97 ㎡，其中研发办公楼地上建筑面积36343.43 ㎡。由主楼、裙楼及连体地下室组成，地下2 层，裙房地上 5 层，主楼地上 13 层，总高 58.3M。本工程全部采用商品混凝土，地上混凝土现场输送主要采用地泵配合布料机输送，泵管高度随结构施工同步升降，与顶板用架子管顶牢并加固，为确保混凝土输送安全及顺利进行，特编制此泵管固定专项措施，施工时必须严格对混凝土输送管道进行加固。其中布料机下部支撑为顶板支撑加密设置，详见模板施工方案。三、脚手架所用材料要求：1、钢管1） 钢管规格及材质要求钢管均采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3 号普通钢管， Φ 48.3 ×3.6mm，其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中 Q235-A 级钢的规定。无论新旧钢管都应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸实验方法》（GB/T228）的有关规定。2） 外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。旧钢管表面锈蚀深度应≤0.5mm，端部弯曲： L≤1.5m 时应≤ 5mm，立杆弯曲： 3m＜L≤4m时应≤ 12mm、4m＜L＜6.5m 时应≤20mm，水平杆、斜杆弯曲： L≤6.5m 时应≤ 30mm，旧钢管使用前应按上述要求严格检查，符合规定后才能使用3）新钢管必须涂有防锈漆。4） 钢管上严禁打孔2、扣件1） 材质采用可锻铸铁制作的扣件，新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。无论新旧扣件都应有检测报告，按现行国家标准《钢管脚手架扣件》（ GB15831）的规定抽样检测。2）脚手架采用的扣件，在螺栓拧紧力矩达65 N.m 时，不得发生破坏。3） 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。新、旧扣件均应进行防锈处理。3、脚手...
