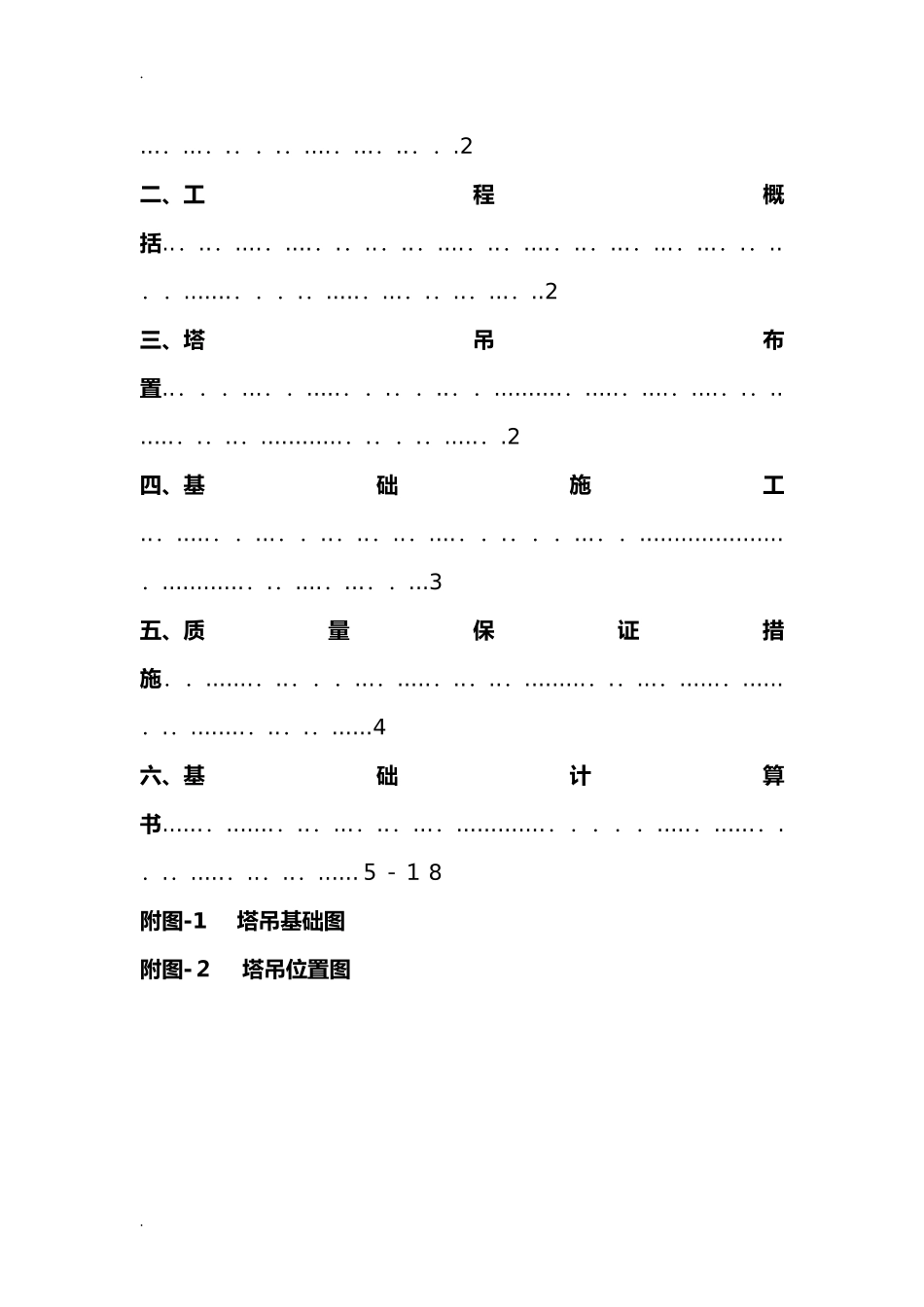

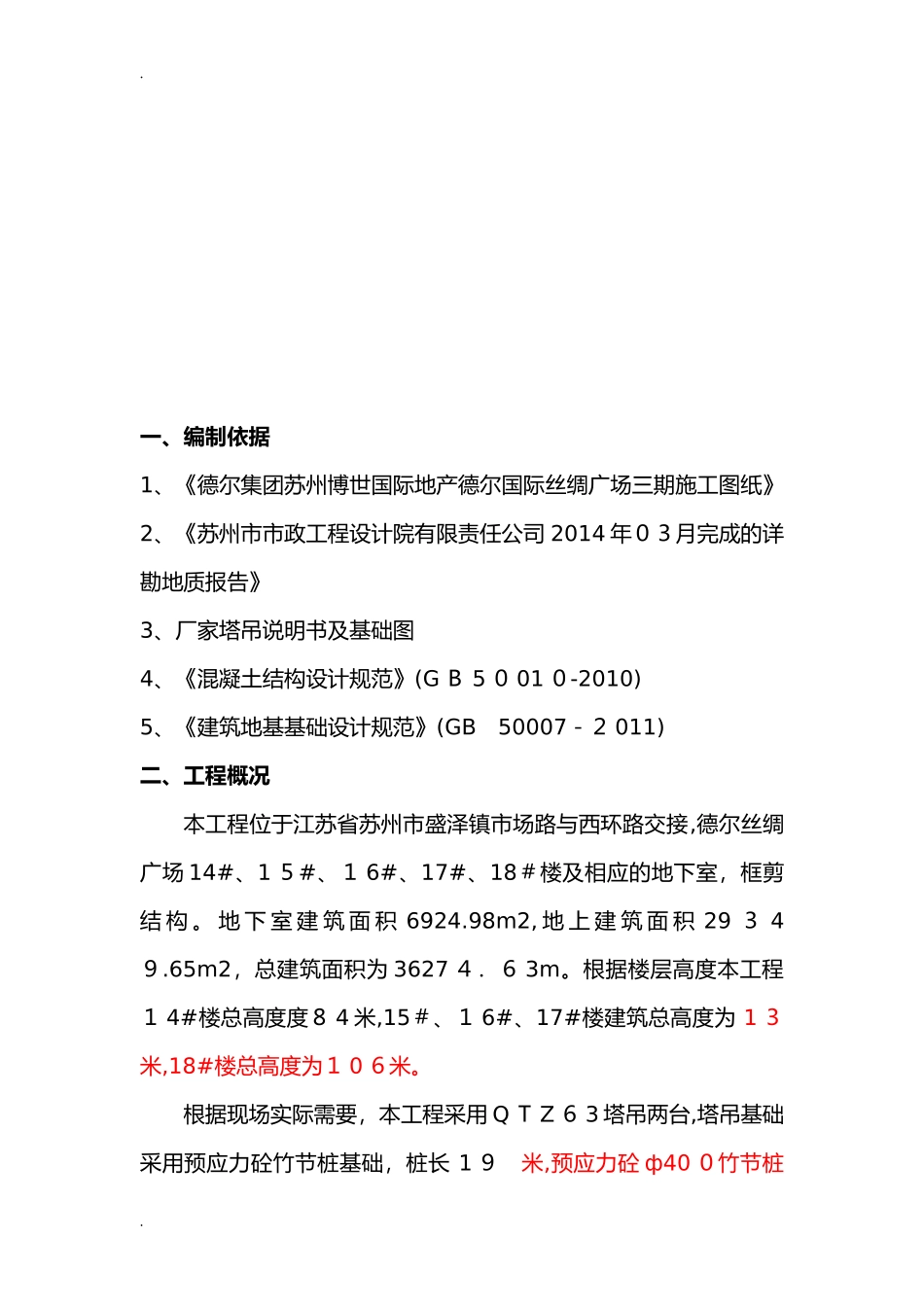

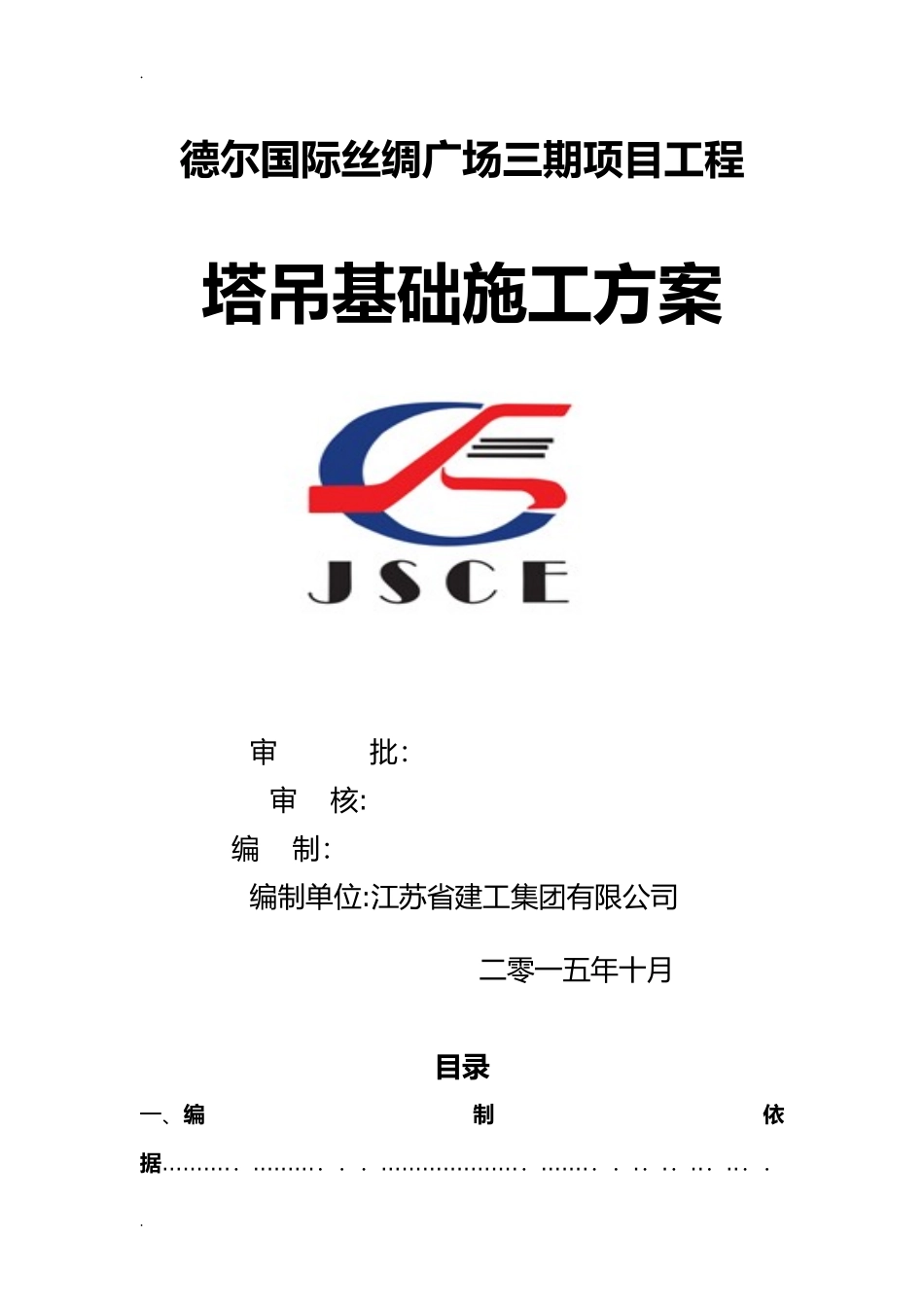

.德尔国际丝绸广场三期项目工程塔吊基础施工方案审批：审核:编制：编制单位:江苏省建工集团有限公司二零一五年十月目录一、编制依据..........．.........．．．....................．.......．．.．.．..．..．．.....．...．.．．.．....．...．..．．.2二、工程概括..．..．....．....．.．..．..．....．..．....．..．...．...．...．.．..．．.......．．．.．.....．...．.．..．...．..2三、塔吊布置..．．．...．．.....．．.．．..．．..........．.....．....．....．.．.......．.．..．............．.．．.．.....．.2四、基础施工..．.....．．...．．..．..．..．....．．.．．．...．．.....................．............．.．....．...．．...3五、质量保证措施．．.......．..．．．...．.....．..．..．.........．.．...．......．......．.．........．..．.．......4六、基础计算书......．.......．..．...．..．...．.............．．．．．.....．......．.．.．.....．..．..．......５－１8附图-1塔吊基础图附图-２塔吊位置图..一、编制依据1、《德尔集团苏州博世国际地产德尔国际丝绸广场三期施工图纸》2、《苏州市市政工程设计院有限责任公司2014年０３月完成的详勘地质报告》3、厂家塔吊说明书及基础图4、《混凝土结构设计规范》(GＢ5０01０-2010)5、《建筑地基基础设计规范》(GB50007－２011)二、工程概况本工程位于江苏省苏州市盛泽镇市场路与西环路交接,德尔丝绸广场14#、1５#、１6#、17#、18＃楼及相应的地下室，框剪结构。地下室建筑面积6924.98m2,地上建筑面积29３4９.65m2，总建筑面积为3627４．６3m。根据楼层高度本工程１4#楼总高度度８4米,15＃、１6#、17#楼建筑总高度为1３米,18#楼总高度为１0６米。根据现场实际需要，本工程采用QＴZ６3塔吊两台,塔吊基础采用预应力砼竹节桩基础，桩长1９米,预应力砼ф40０竹节桩..单桩抗压极限承载力标准值取1３50KN,Ra取675KN;预应力砼竹节桩单桩抗拔极限承载力标准值取480KN,特征值取240KＮ。根据地址勘察报告得知,预应力竹节桩选用6号粉质黏土层作为持力层。三、塔吊布置根据本工程的实际情况及特点，使用2台ＱTZ63型塔吊。１#塔吊布置在地下车库轴线为5-６/c－ｇ位置及18＃楼南侧,标准节离18#楼外墙距离8米;2#塔吊布置在地下车库轴线为5-6/E-F位置及14#楼北侧，标准节离14#楼外墙8米。具体位置见塔吊基础位置图。根据现场施工图纸、承台基础布置图以及承台大样图纸，1#塔吊基础顶面标高为筏板基础下面的垫层标高:-5．5m;2#塔吊基础顶面标高为筏板基础下面的垫层标高：-5.5m。根据地勘报告,地基承载力不满足塔吊天然地基承载力要求。根据规范要求采用桩承台基础，桩采用预应力混凝土桩基础，每个塔吊基础下5根,塔吊基础承台截面为５000×500０，高度145００,砼标号为C40（原说明要求C35以上，为确保基础砼强度尽快达到要求，现场砼标号提高一个等级)。四、基础施工1、采用全站仪对塔吊基础定位放线，确定位置后根据本工地土壤性质，采用1:3的放坡机械开挖方式,基础垫层上３0公分为人工挖土,待人工挖土到计算标高后,立即浇筑1５0公分Ｃ１5垫层每..边宽出2０公分。待垫层凝固后，基础放线，桩头清理并焊接(桩头高出部分,采用割桩，增大桩芯笼钢筋)，考虑到雨水天气，四周砌筑２40宽的砖膜。基础钢筋绑扎（上层筋采用三级钢直径2０ｍm，双层双向160ｍm间距；下层筋采用三级钢直径20mm，双层双向１6０ｍm间距;上下层钢筋设16的拉钩梅花形布置,上层筋与下层筋中间用直径25mm，间距8００mm的钢筋焊接支撑,防雷接地采用扁铁焊接固定在桩头上)。在下层钢筋绑扎结束后,用钢筋、钢管焊接成马镫，将塔吊标准节直接固定在马镫上,确保平衡、稳定后，进行加固(标准节预埋基础部位为1.4米），钢筋绑扎结束后,在砖膜外进行定为加固。监理验收合格后,C40砼浇筑。2、由于场地限制1#塔吊、2#塔吊架立在建筑地下车库内部,塔吊的安装要穿过楼板并和底板连成整体，所以在楼板预留250０mm＊２５00mｍ的空间,绑扎板钢筋时,钢筋不截断，贯穿标准节。浇筑板时,洞口采用快易收口网封闭，塔吊拆除时,截断预留洞口处钢筋，留...
