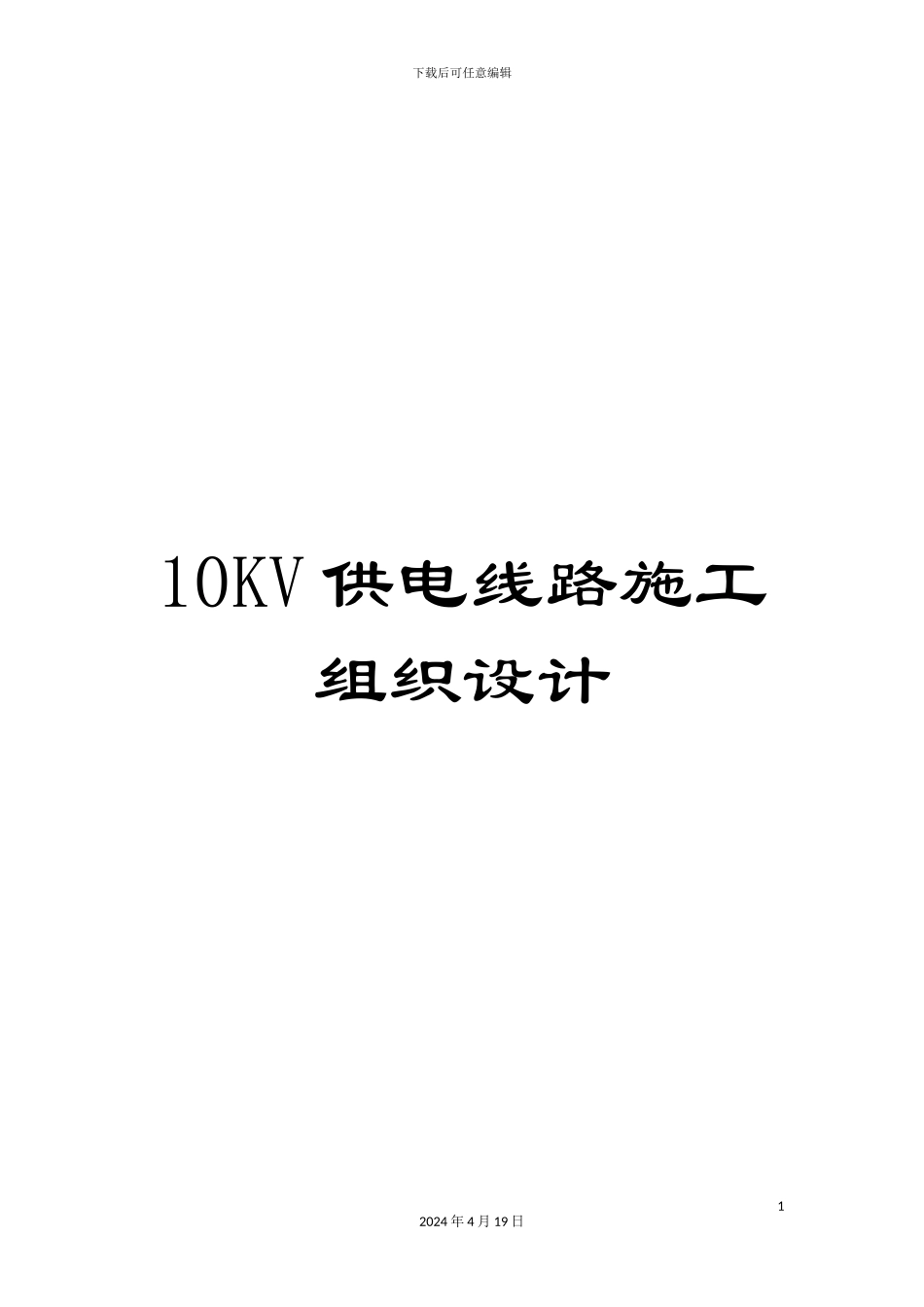

10KV供电线路施工组织设计

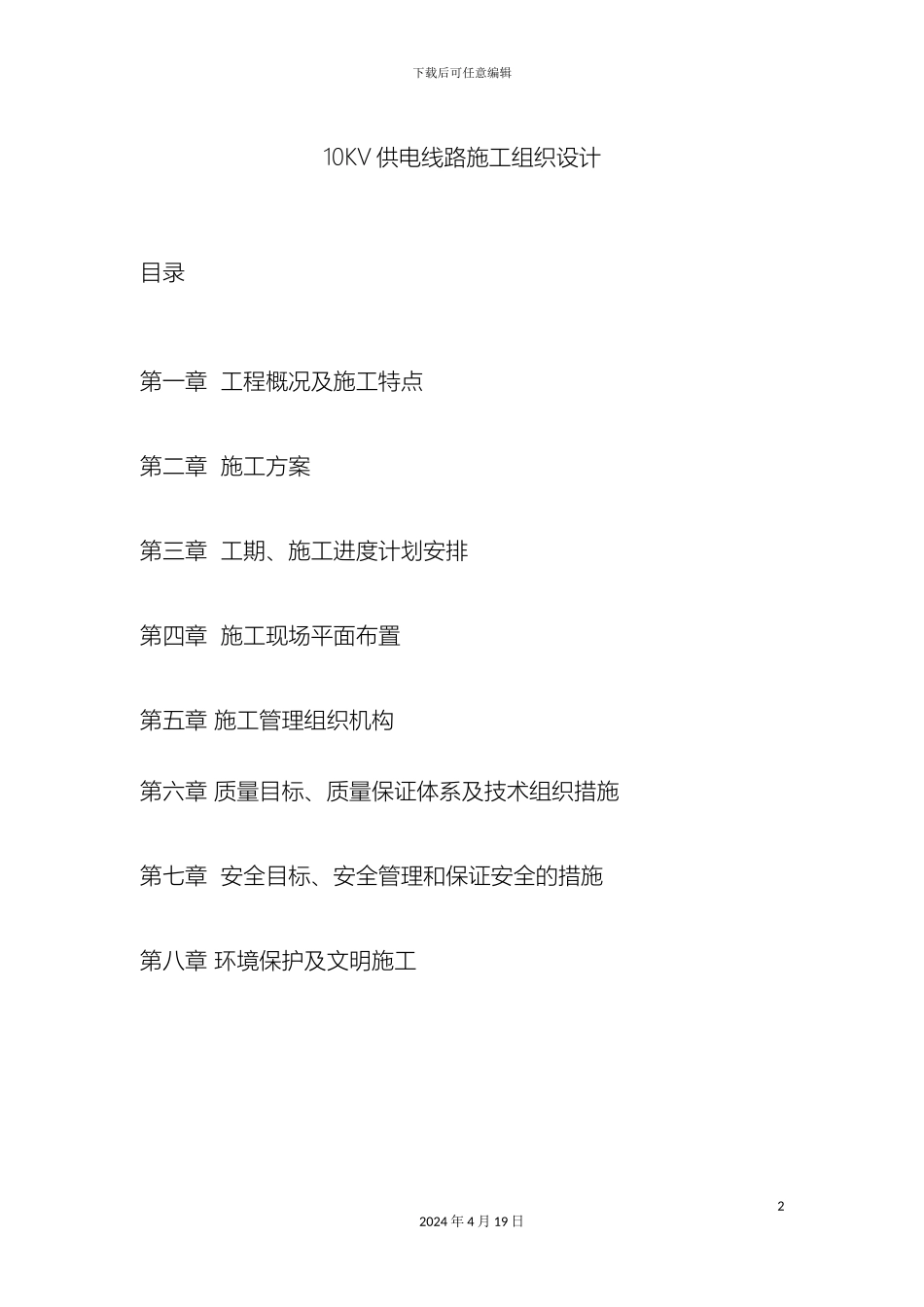

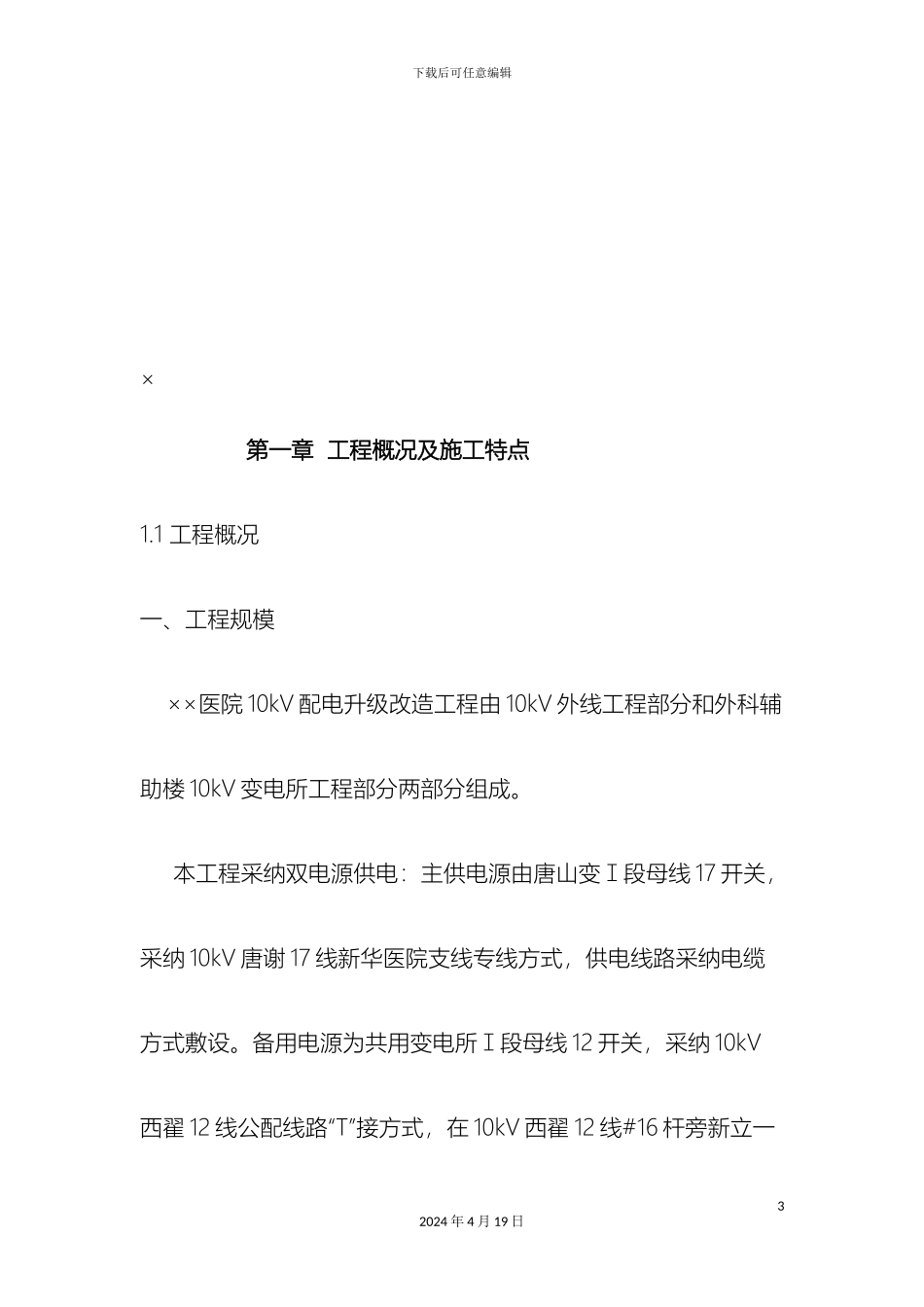

下载后可任意编辑10KV 供电线路施工组织设计12024 年 4 月 19 日下载后可任意编辑10KV 供电线路施工组织设计目录第一章 工程概况及施工特点第二章 施工方案第三章 工期、施工进度计划安排第四章 施工现场平面布置第五章 施工管理组织机构第六章 质量目标、质量保证体系及技术组织措施第七章 安全目标、安全管理和保证安全的措施第八章 环境保护及文明施工22024 年 4 月 19 日下载后可任意编辑× 第一章 工程概况及施工特点1.1 工程概况一、工程规模 ××医院 10kV 配电升级改造工程由 10kV 外线工程部分和外科辅助楼 10kV 变电所工程部分两部分组成。 本工程采纳双电源供电：主供电源由唐山变Ⅰ段母线 17 开关，采纳 10kV 唐谢 17 线新华医院支线专线方式，供电线路采纳电缆方式敷设。备用电源为共用变电所Ⅰ段母线 12 开关，采纳 10kV西翟 12 线公配线路“T”接方式，在 10kV 西翟 12 线#16 杆旁新立一32024 年 4 月 19 日下载后可任意编辑基附杆（编号为#16-1 杆），在新立附杆上加装一组真空断路器，断路器负荷侧下桩头处为产权分界点，断路器属供电人。主供电源电缆(YJLHV22-10kV-3x630 或 YJV22-10KV-3*500)引自唐山变17 开关柜，电缆出变电站后沿道路新建电缆排管敷设至二通道西侧，沿二通道西侧新建排管敷设至卧龙山路南侧，向东顶管过二通道后改为向北顶管过卧龙山路后沿二通道东侧新建排管至新华医院内部，沿医院内部道路新建排管至配电房。备用电源电缆(YJLHV22-10kV-3x95 或 YJV22-10KV-3*70)引自西翟 12 线#16-1 杆后沿道路向南新建排管敷设至新华医院内部，沿内部道路新建电缆排管至配电房。随电力管线路径敷设一根∅50 七孔梅花管作为光纤通道。工程总容量为 5605kVA,设自管配电房 1 座（配置容量800kVA 和 630kVA 干式变压器各 2 台），箱变 2 座（配置容量800kVA 和 630kVA 变压器各 1 台），油变 3 座（配置容量42024 年 4 月 19 日下载后可任意编辑500kVA 变压器 2 台和 315kVA 变压器 1 台）；高压柜采纳 KYN28型（高压开关使用 NV2 或者 VB2 或同等以上；微机保护采纳合肥博尔电气或同等以上；过电压保护器、开关状态指示仪、CT 二次侧保护器采纳安徽徽凯电气或同等以上），低压开关柜采纳GCS（低压断路器采纳 EX9A、EX9M 或者 WUDA1、 WUDM1 或同等以上、无功补偿采纳 HZS-BKF 无功补偿整柜或同等以上）二、工程承...
