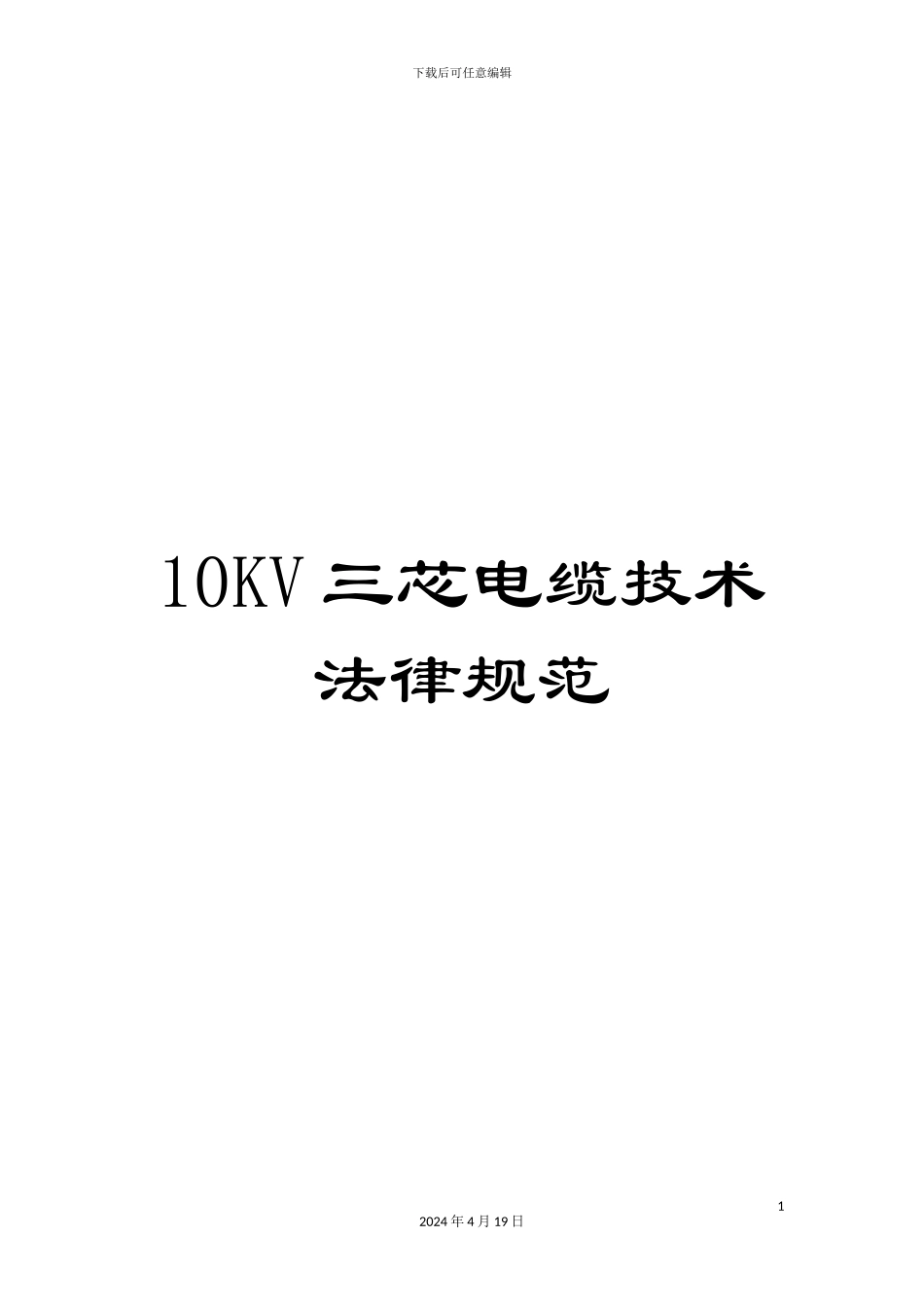

10KV三芯电缆技术规范

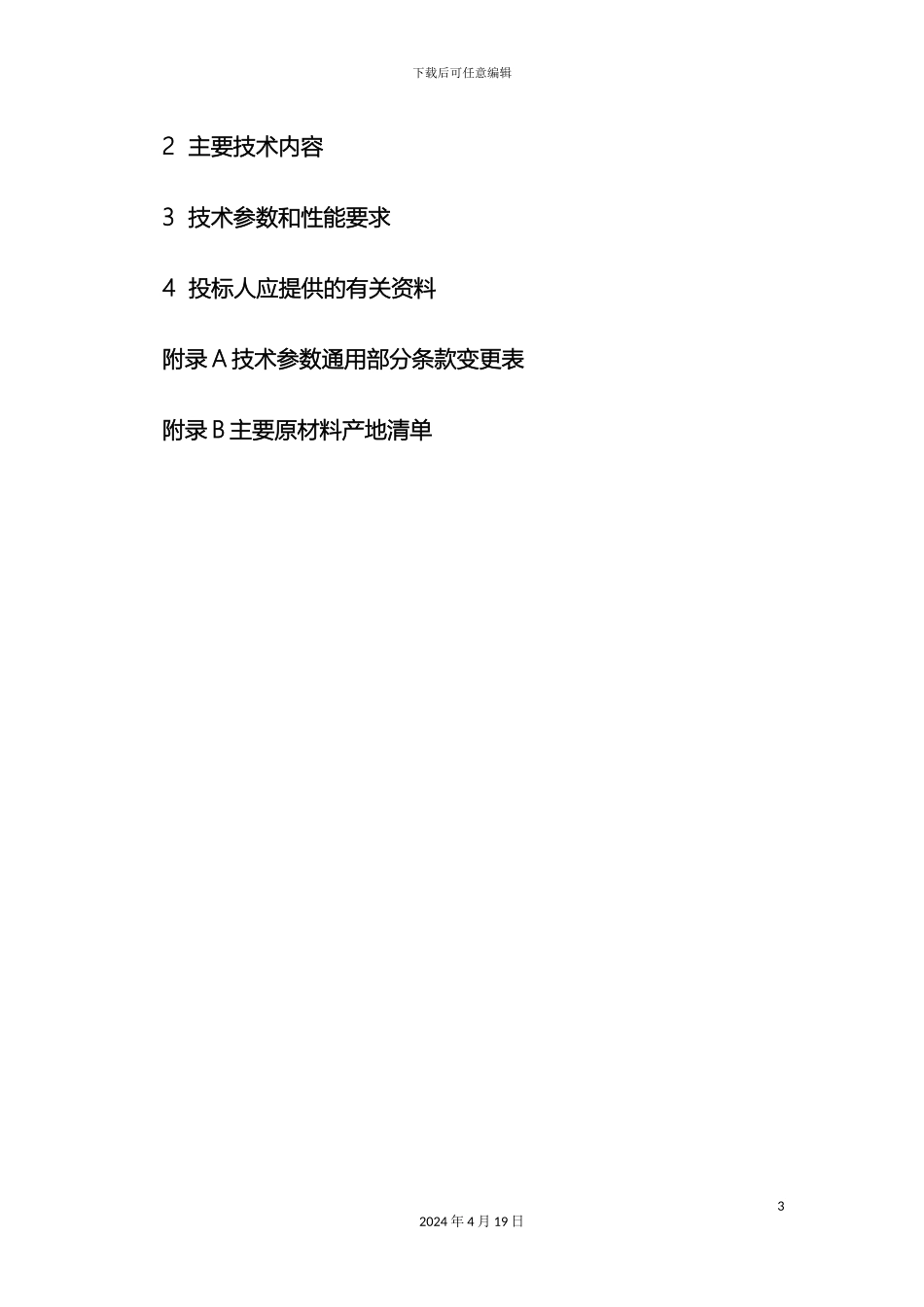

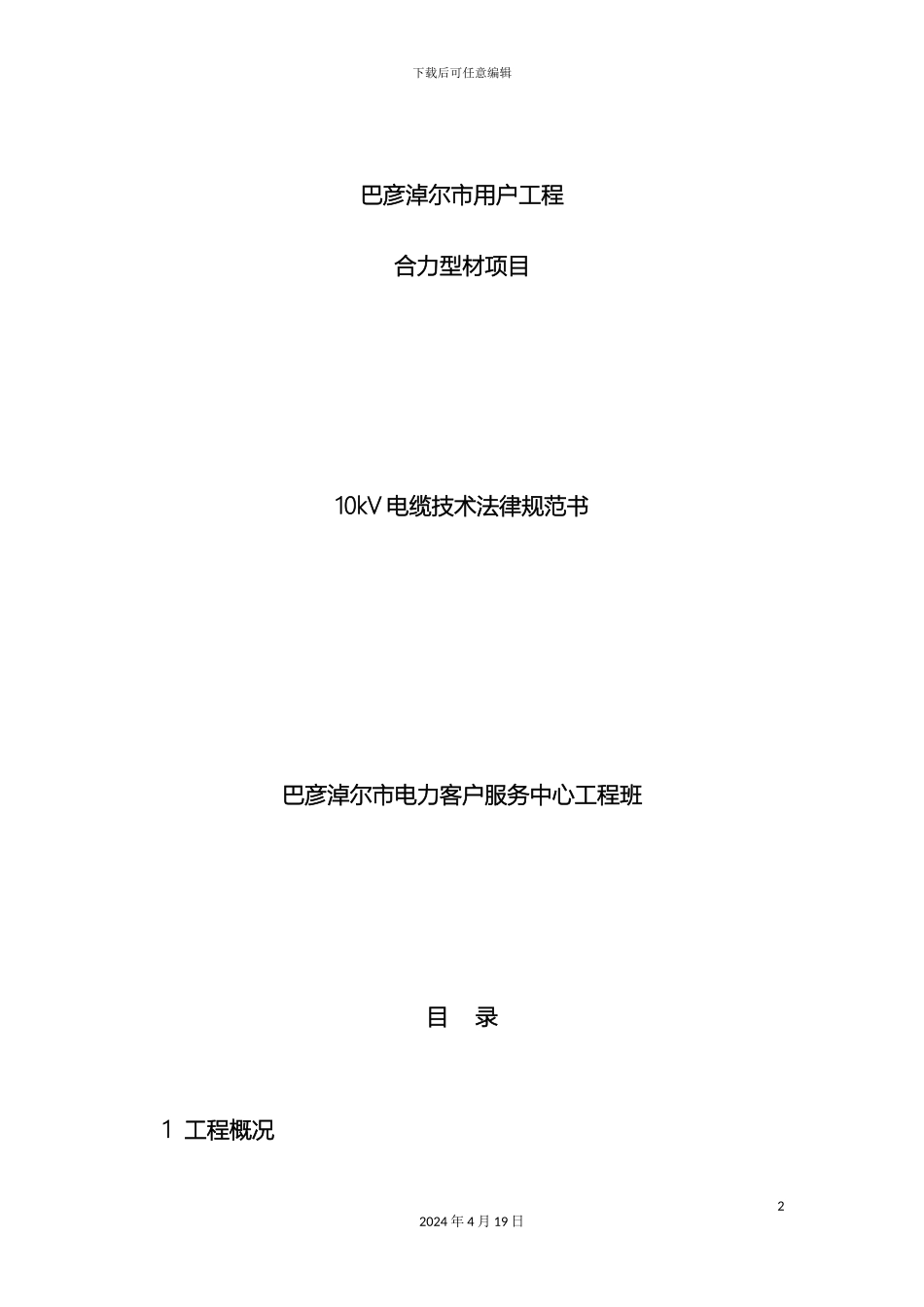

下载后可任意编辑10KV 三芯电缆技术法律规范12024 年 4 月 19 日下载后可任意编辑巴彦淖尔市用户工程合力型材项目10kV 电缆技术法律规范书巴彦淖尔市电力客户服务中心工程班目 录1 工程概况22024 年 4 月 19 日下载后可任意编辑2 主要技术内容3 技术参数和性能要求4 投标人应提供的有关资料附录 A 技术参数通用部分条款变更表附录 B 主要原材料产地清单32024 年 4 月 19 日下载后可任意编辑 1 工程概况1.1 项目名称：合力型材 10kV 配电工程1.2 项目单位： 合力型材 。1.3 项目设计单位： 巴彦淖尔电力勘测设计所。1.4 本工程 回电缆自 至 ，电缆路径长度分别 m，电缆敷设于 CPVC 保护管中 和 。1.5 电缆的名称、型号规格： YJV22-10kV-3*300。2 主要技术内容2.1 使用环境条件见表 2。表 2 使用环境条件海拔高度：不超过 m环境温度和湿度：最高气温： 40 ℃。最低气温：（户外） -40 ℃（户内） -25 ℃最热月平均温度： 30 ℃。42024 年 4 月 19 日下载后可任意编辑最冷月平均温度： -30 ℃环境相对湿度： 25 （25℃）。月平均最高相对湿度： 90 %（25℃下）。日照强度： W/cm2。2.2 敷设条件、安装位置及环境2.2.1 电缆直接敷设在 CPVC 保护管内，隧道内按长期积水考虑。2.2.2 敷设电缆时，电缆允许敷设最低温度在敷设前 24 h 内的平均温度以及敷设现场的温度不低于 0℃；厂家如有特别要求请详细说明。2.2.3 敷设方式为机械牵引敷设或人工敷设。2.3 使用技术条件2.3.1 工作电压见表 3。表 3 电缆工作电压 单位：kV额定工作电压 U0/U8.7/10最高工作电压 Um122.3.2 额定频率：50 Hz。52024 年 4 月 19 日下载后可任意编辑2.3.3 接地方式：10kV 系统为中性点不直接接地。2.3.4 系统单相短路电流和持续时间： 1.5 分钟 。 系统相间短路电流和持续时间： 1.5 分钟 。2.3.5 最小弯曲半径（1） 敷设安装时： 25 倍电缆平均外径；（2） 电缆运行时： 25 倍电缆平均外径；厂家如有特别要求，请详细提供。2.3.6 导体运行温度（1） 长期正常运行 90 ℃；（2） 短路(最长时间 5 s) 250 ℃。3 技术参数和性能要求投标人应仔细填写表 4～表 6 中投标人保证值，不能空格，也不能以“响应”两字代替。不允许改动招标人要求值。如有偏差，请填写表 13 技术偏差表。62024 年 4 月 19 日下载后可任意编辑3.1 8.7/10kV 电...
