10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案

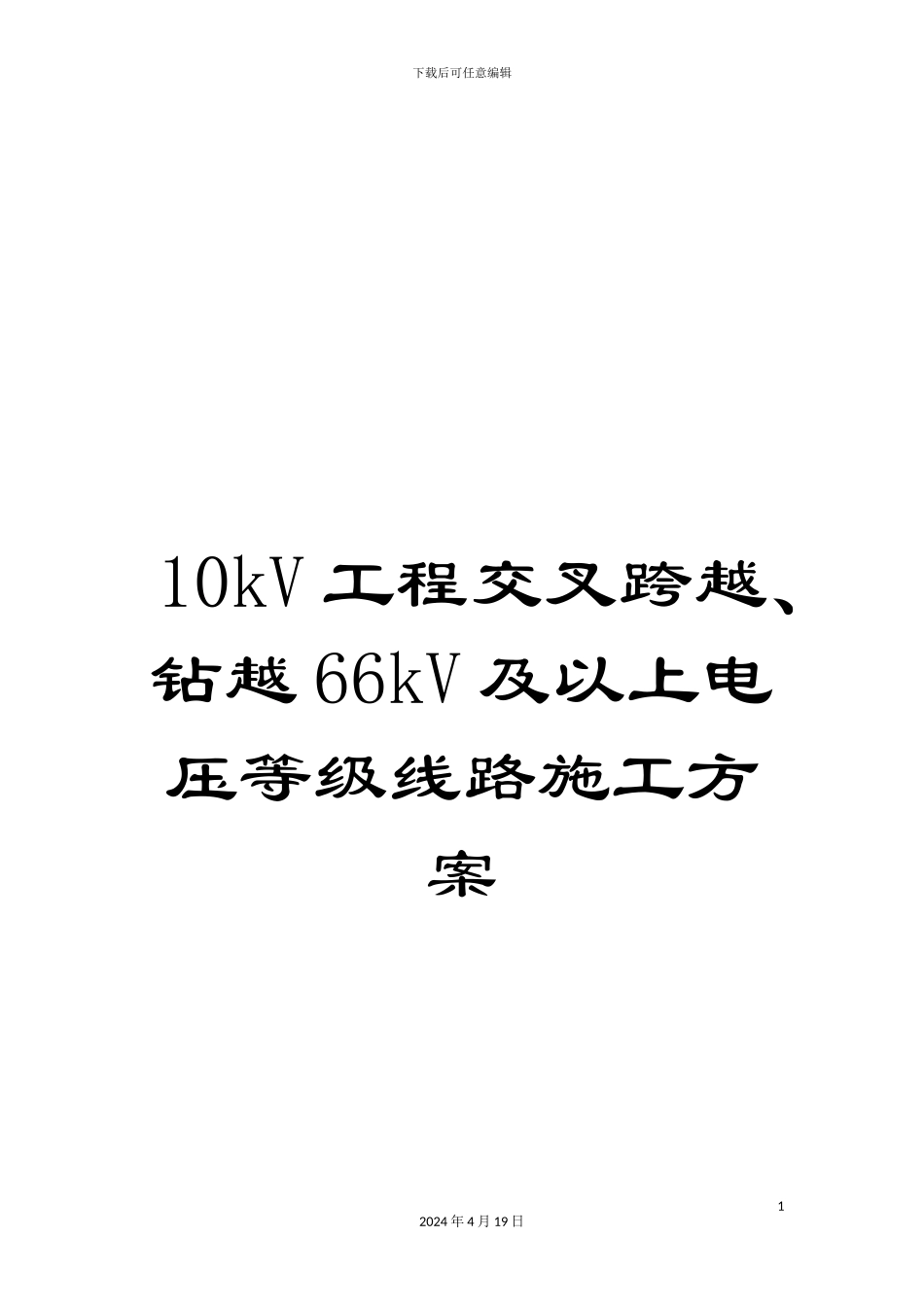

10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案_第1页
1/28

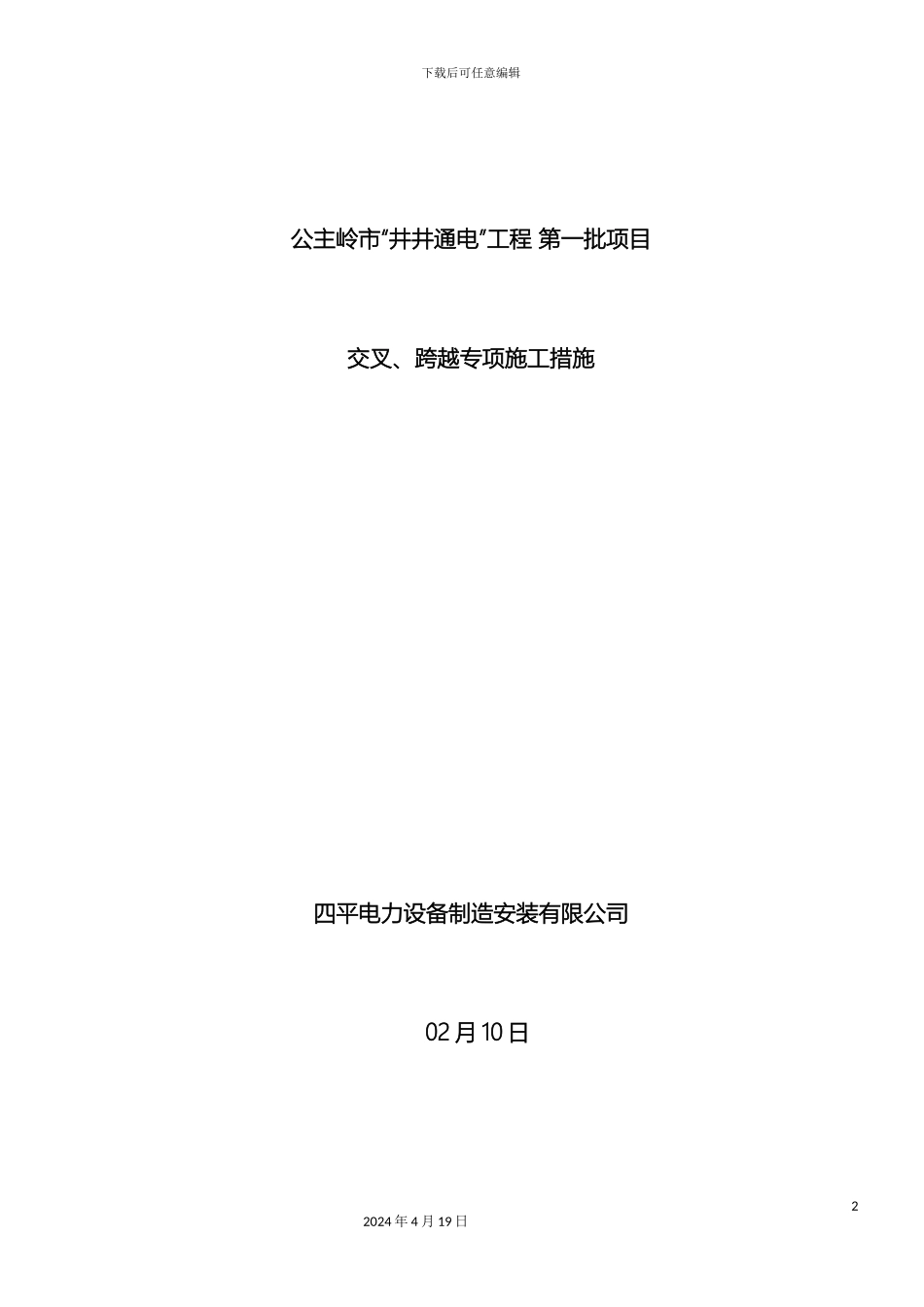

10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案_第2页
2/28

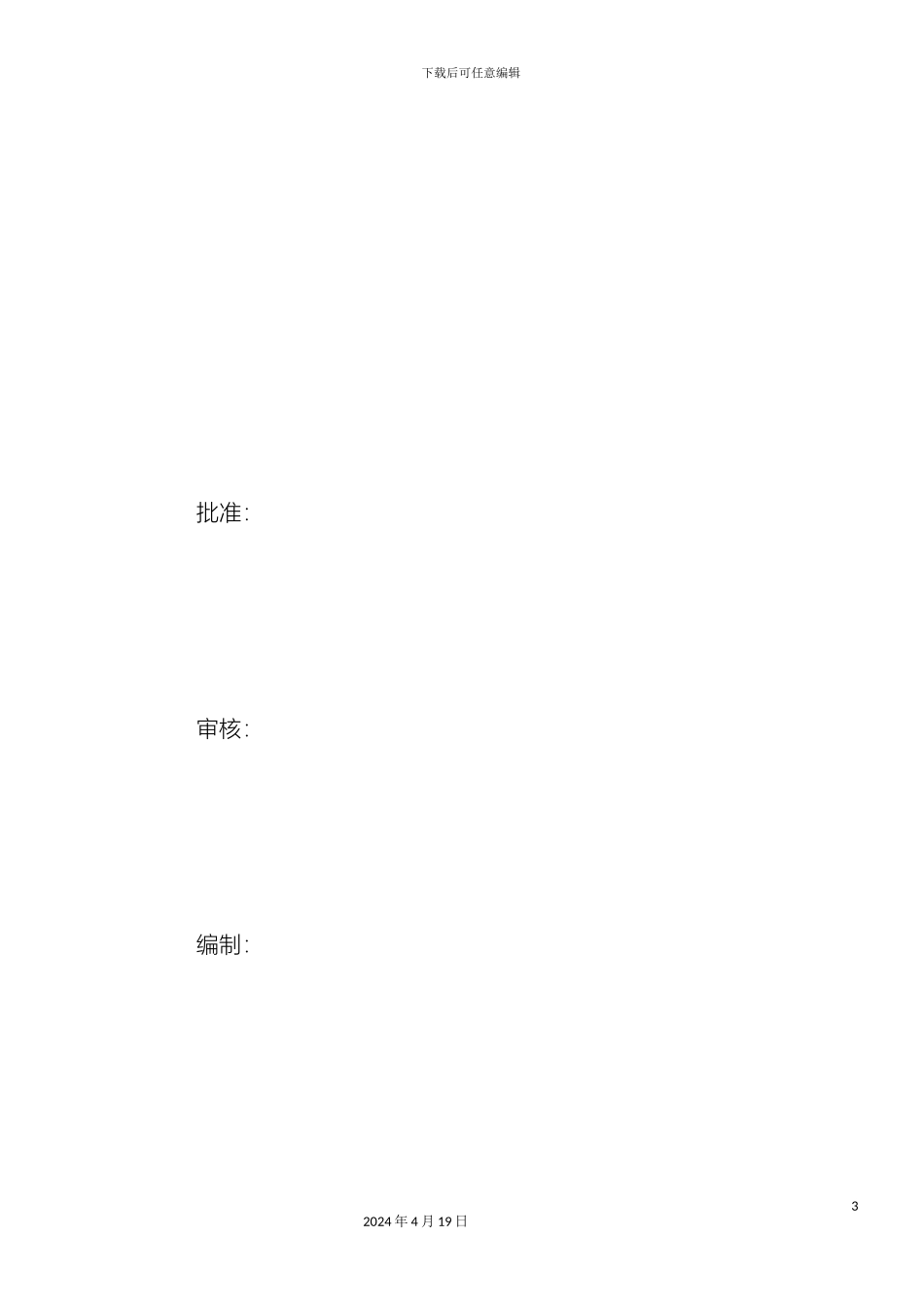

10kV工程交叉跨越、钻越66kV及以上电压等级线路施工方案_第3页
3/28
下载后可任意编辑10kV 工程交叉跨越、钻越 66kV 及以上电压等级线路施工方案12024 年 4 月 19 日下载后可任意编辑公主岭市“井井通电”工程 第一批项目交叉、跨越专项施工措施四平电力设备制造安装有限公司 02 月 10 日22024 年 4 月 19 日下载后可任意编辑批准: 审核:编制:32024 年 4 月 19 日下载后可任意编辑一、工程概况新建及改造 10kV 线路 798.591km,其中 LGJ-70 钢芯铝绞线 40.027km,LGJ-95 钢芯铝绞线 552.69km,LGJ-120 钢芯铝绞线 77.039km,LGJ-150 钢芯铝绞线 101.275km,JKLYJ-10kV-95mm2 绝缘导线 6.63km,JKLYJ-10kV-120mm2 绝缘导线 2.58km,JKLYJ-10kV-240mm2 绝缘线 15.46km,利旧 LGJ-70 型钢芯铝绞线 2.89 km,组立 12m 水泥杆 14897 基,15m 水泥杆 132 基,钢管杆 1 基,安装真空开关 28 台,安装柱上无功补偿 14 台,新建机井台区 795 座,改造线路下变台 214 座。工程性质及特点沿线地形为平地,平地占 100%。地质条件主要由可塑粉质粘土组成,其中,普42024 年 4 月 19 日下载后可任意编辑通土占 100%。线路采纳水泥杆,水泥杆采纳卡盘式基础,平均档距可达到 50 米。根据设计,该线路需交叉跨越 10kV 线路多处;钻越 66kV、220kV、500kV 电力线路多处。跨越县级、乡镇公路多处以及河流通信线路多处为保证跨越施工的安全,根据现场情况,特制定如下方案。二、施工现场人员组织机构图52024 年 4 月 19 日下载后可任意编辑62024 年 4 月 19 日施工队项目经理张川项目副经理刘洪文安全员邹宇质检员黄明威材料员王磊项目总工马小辉造价员王林技术员 刘洪文下载后可任意编辑三、钻越 66kV、220 kV、500 kV 线路位置跨越距离序号供电所施工队线路名称钻越物名称跨越距离实行措施1双城堡供电所大凯电力10kV 兴吕线 11 号-12 号66kV 线路50 米更换 240 绝缘线2双城堡供电所大凯电力10kV 兴吕线 121 号-122 号66kV 线路50 米更换 240 绝缘线3双城堡供电所大凯电力10kV 兴吕线城南 6 屯分线 11 号-12 号66kV 线路50 米更换 120 绝缘线4双城堡供电所大凯电力10kV 兴吕线城南 3 屯新建水井分线 5 号-6 号66kV 线路50 米更换 120 绝缘线5双城堡供电所大凯电力10kV 兴吕线城南 5 屯新建水井分线 5 号-6 号66kV 线路50 米更换 120 绝缘线6双城堡供电所大凯电力10kV 兴吕线城南 3 屯新...
