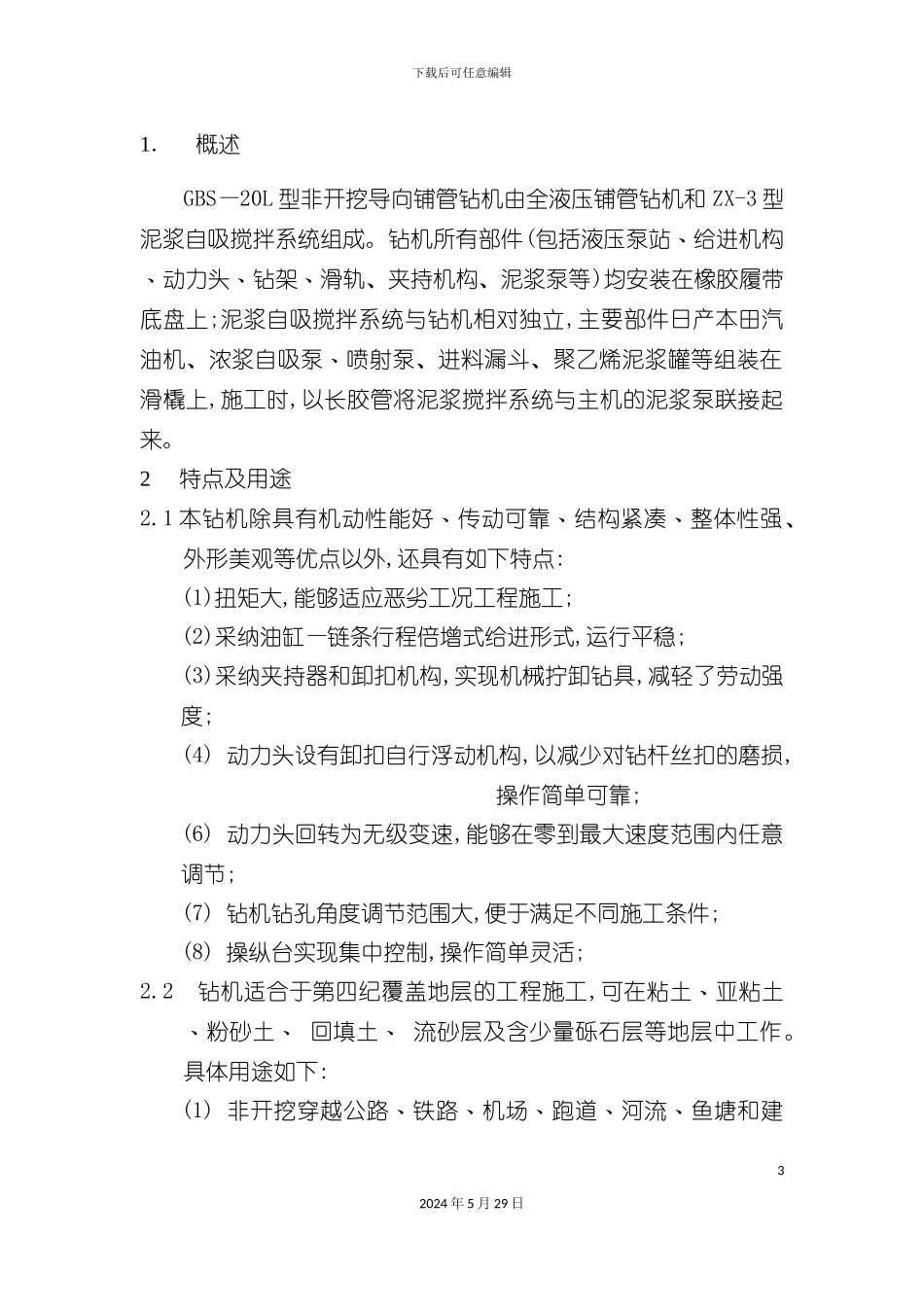

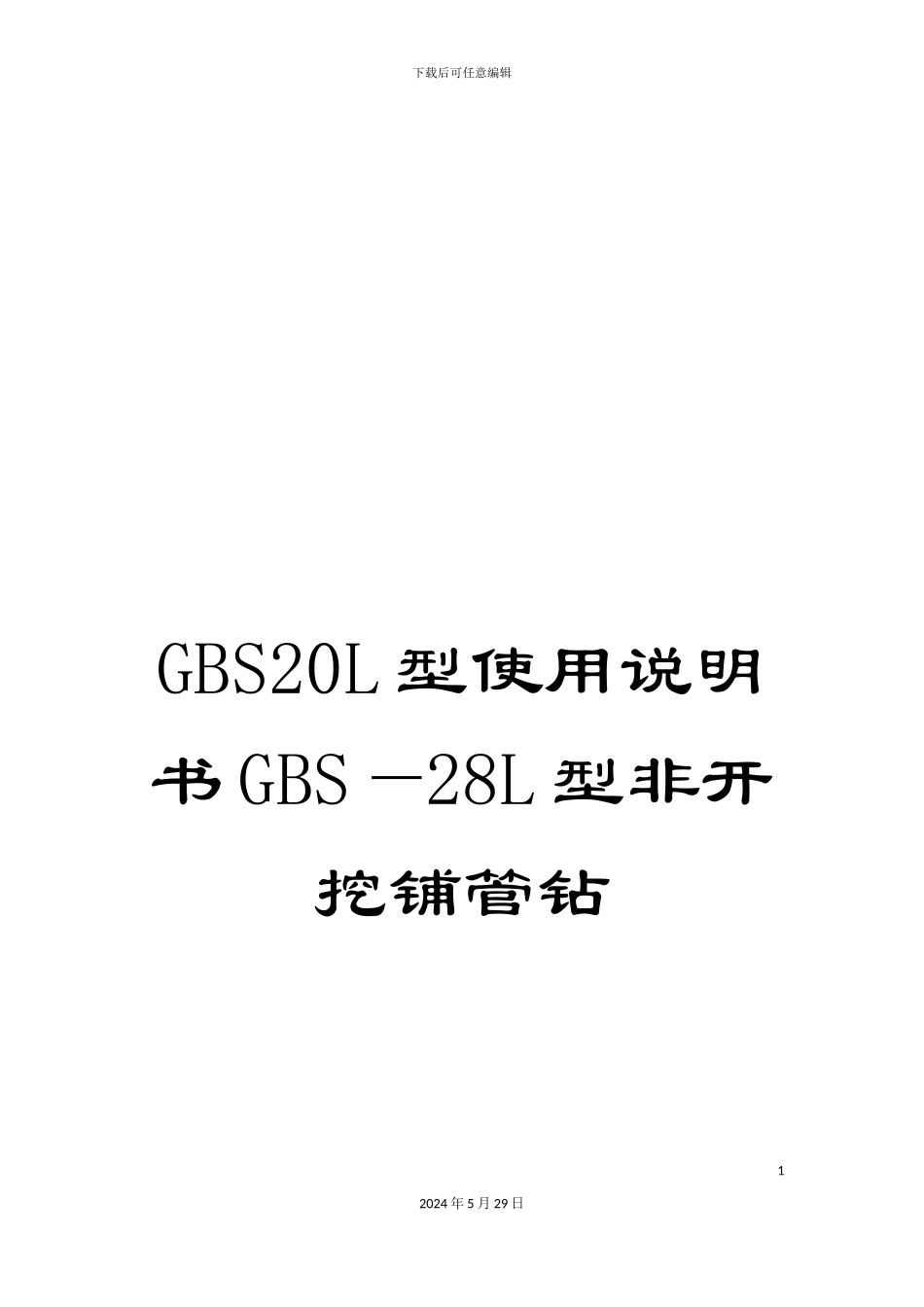

下载后可任意编辑GBS20L 型使用说明书 GBS—28L 型非开挖铺管钻12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑1．概述GBS—20L 型非开挖导向铺管钻机由全液压铺管钻机和 ZX-3 型泥浆自吸搅拌系统组成。钻机所有部件(包括液压泵站﹑给进机构﹑动力头﹑钻架﹑滑轨、夹持机构、泥浆泵等)均安装在橡胶履带底盘上;泥浆自吸搅拌系统与钻机相对独立,主要部件日产本田汽油机、浓浆自吸泵﹑喷射泵、进料漏斗、聚乙烯泥浆罐等组装在滑橇上,施工时,以长胶管将泥浆搅拌系统与主机的泥浆泵联接起来。2 特点及用途2.1 本钻机除具有机动性能好﹑传动可靠﹑结构紧凑﹑整体性强、外形美观等优点以外,还具有如下特点:(1)扭矩大,能够适应恶劣工况工程施工;(2)采纳油缸—链条行程倍增式给进形式,运行平稳;(3)采纳夹持器和卸扣机构,实现机械拧卸钻具,减轻了劳动强度;(4) 动力头设有卸扣自行浮动机构,以减少对钻杆丝扣的磨损, 操作简单可靠;(6) 动力头回转为无级变速,能够在零到最大速度范围内任意调节;(7) 钻机钻孔角度调节范围大,便于满足不同施工条件;(8) 操纵台实现集中控制,操作简单灵活;2.2 钻机适合于第四纪覆盖地层的工程施工,可在粘土﹑亚粘土﹑粉砂土﹑ 回填土﹑ 流砂层及含少量砾石层等地层中工作。具体用途如下:(1) 非开挖穿越公路﹑铁路﹑机场﹑跑道﹑河流﹑鱼塘和建32024 年 5 月 29 日下载后可任意编辑筑物等,铺设￠625mm(含￠625mm)以下的所有直径规格的钢管和 PVC 及 PE 管等;(2) 长距离管棚支护;(3) 水平降水井工程;(4) 环境保护﹑垃圾场防渗处理等;3 钻机基本参数3.1 钻孔直径:导向孔直径(mm) :￠120最大反扩孔直径(mm):￠7003.2 钻具:导向孔钻头(mm) :￠120最大扩孔钻头(mm):￠529钻杆(mm) :￠73X30003.3 钻架角度调节(度) :12°~20°3.4 外形尺寸(运输状态) 长 x 宽 x 高(mm ) :5320X1900X21603.5 总质量(T) : 6.54 主要部件技术参数4.1 动力型号:6102BZQ 增压发动机 发动机功率(kW): 120 转速(r/min):25004.2 动力头行程(mm): 3250输出转速(rpm): 0—80 输出扭矩(N.m): 8000 4.3 给进机构42024 年 5 月 29 日下载后可任意编辑额定给进力(kN): 100.0额定回拉力(kN): 200.0 4.4 液压油泵:型号:GYA4V90+CBY45+CBY32排量(ml/r) :90; 45; 32额定压力(MPa):25; 20; 20额定转速(rpm):2500 4.5 回转液压马达型号:INM2—350 径向柱塞式...
