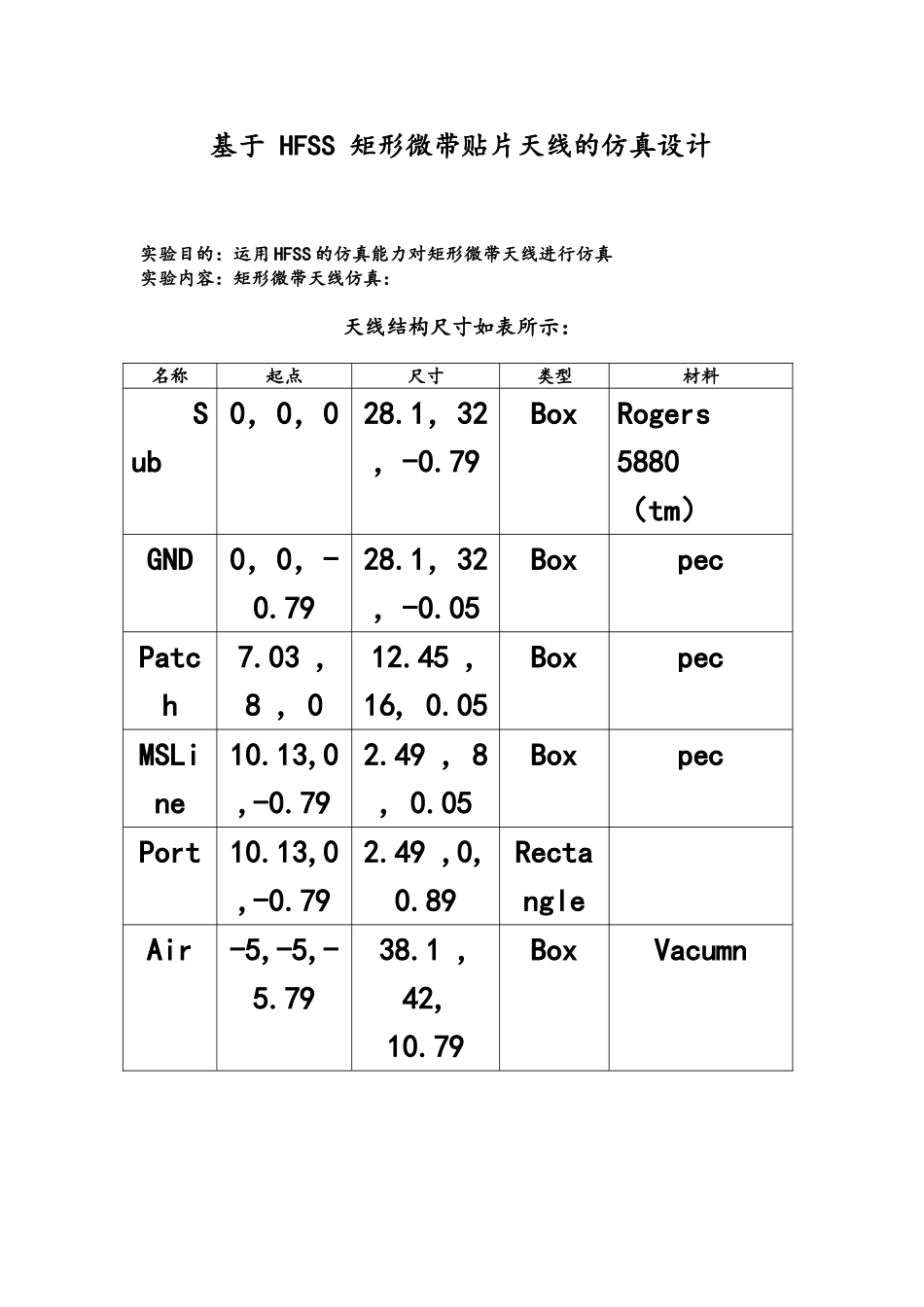

下载后可任意编辑HFSS 矩形微带贴片天线的仿真设计方案报告 基于 HFSS 矩形微带贴片天线的仿真设计 实验目的：运用 HFSS 的仿真能力对矩形微带天线进行仿真 实验内容：矩形微带天线仿真：天线结构尺寸如表所示：名称起点尺寸类型材料 Sub0，0，028.1，32，-0.79BoxRogers 5880 （tm） GND0，0，-0.7928.1，32，-0.05BoxpecPatch7.03 , 8 , 012.45 , 16, 0.05BoxpecMSLine10.13,0,-0.792.49 , 8 , 0.05BoxpecPort10.13,0,-0.792.49 ,0, 0.89RectangleAir -5,-5,-5.7938.1 , 42, 10.79BoxVacumn下载后可任意编辑一、新建文件、重命名、保存、环境设置。（1）、菜单栏 File>>save as,输入 Antenna，点击保存。 （ 2 ） . 设 置 激 励 终 端 求 解 方 式 ： 菜 单 栏HFSS>Solution type>Driven Termin ， 点 击OK。 （3）、设置模型单位：3D Modeler>Units 选择mm ，点击 OK。下载后可任意编辑 （ 4 ） 、 菜 单 栏 Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。下载后可任意编辑二、 建立微带天线模型 (1) 点 击 创 建 GND, 起 始 点 ： x:0 ， y:0 ， z: ， dx:,dy:32,dz: 修改名称为 GND, 修改材料属性为 pec， (2) 介质基片：点击 ，：x:0，y:0，z:0。dx: ，dy: 32，dz: - ， 下载后可任意编辑修改名称为 Sub，修改材料属性为 Rogers RT/Duriod 5880，修改颜色为绿色 ，。点击 OK (3) 建立天线模型 patch，点击，x:,y: 8, z:0 ，dx: ，dy: 16，dz: 命名为 patch，点击 OK。下载后可任意编辑(4) 建立天线模型微带线 MSLine点击，x:,y: 0, ,z: 0 ， dx:，dy: 8，dz: ，命名为 MSLine， 材料 pec, 选中 Patch 和 MSLine，点击 Modeler>Boolean>Unite下载后可任意编辑（5）、建立端口。创建供设置端口用的矩形，该矩形连接馈线与地 。 Modeler>Grid Plane>XZ，或者 设置点击 ，创建 Port。命名为 port 双击 Port 下方 CreatRectangle下载后可任意编辑输入：起始点：x: ，y: 0，z:- ，尺寸： dx:，dy: 0，dz: （6）、创建 Air。点击，x:-5，y:-5，z:， dx:, dy:42, dz:修改名字为 Air，.在对话框中将其命名为 PerfE_Patch ，点击 OK。（3）、设置激励。选中 port，右击。Assign Excitations>>Lumped Port将端口命名为 Port1，勾选 GND。...
