HMC型单机脉冲袋收尘器说明书

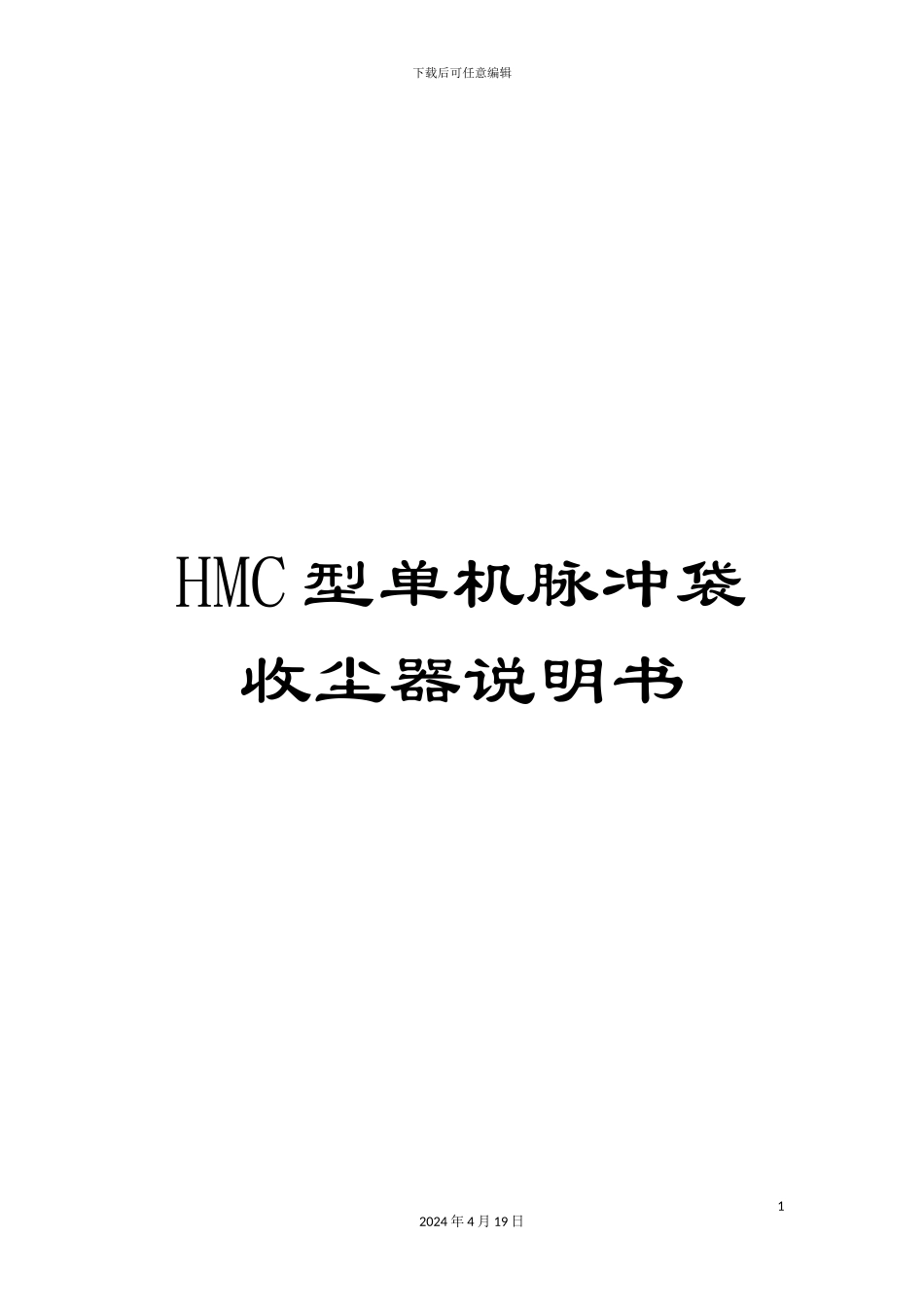

HMC型单机脉冲袋收尘器说明书_第1页
1/7

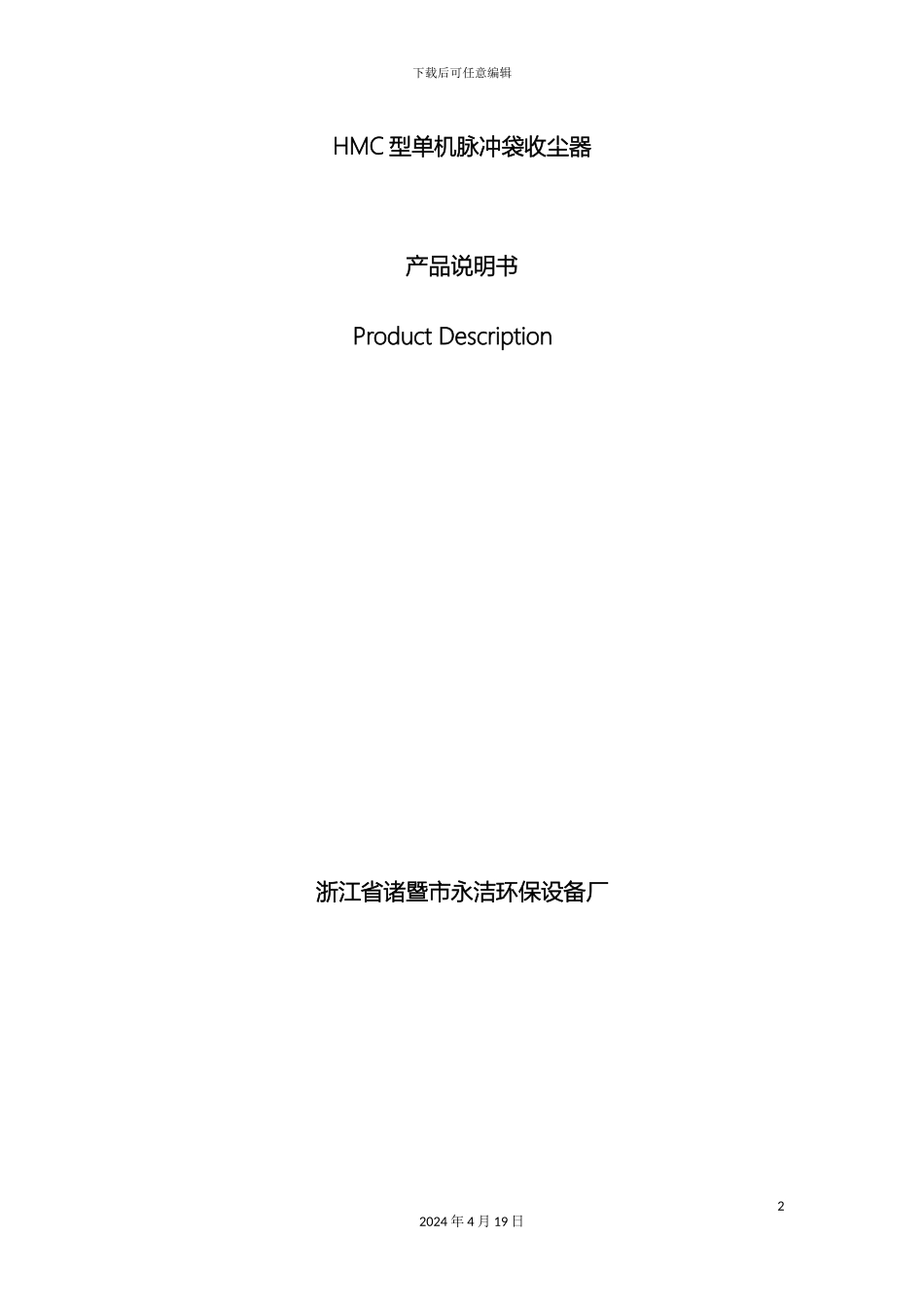

HMC型单机脉冲袋收尘器说明书_第2页
2/7

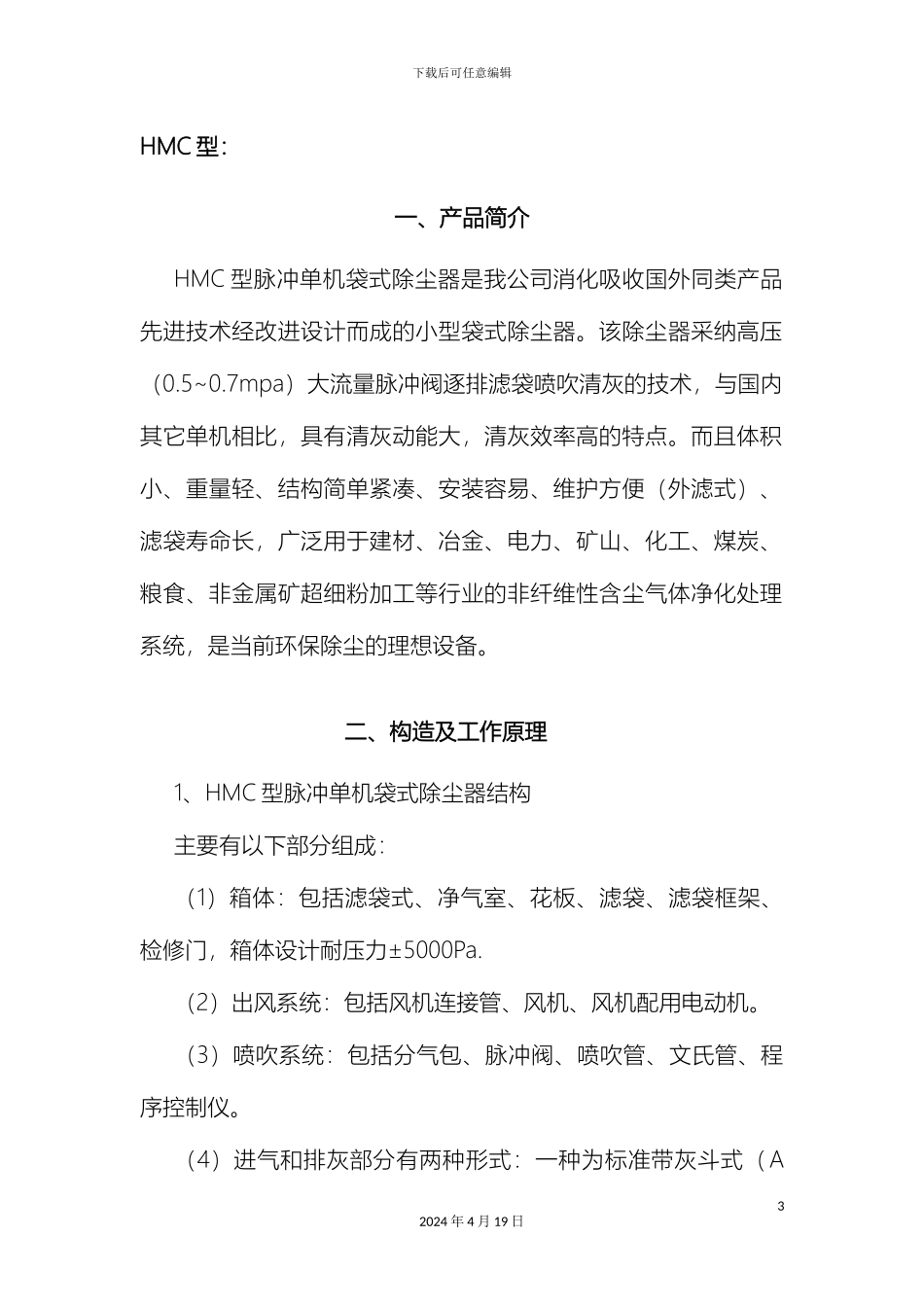

HMC型单机脉冲袋收尘器说明书_第3页
3/7
下载后可任意编辑HMC 型单机脉冲袋收尘器说明书12024 年 4 月 19 日下载后可任意编辑HMC 型单机脉冲袋收尘器产品说明书Product Description浙江省诸暨市永洁环保设备厂 22024 年 4 月 19 日下载后可任意编辑HMC 型:一、产品简介HMC 型脉冲单机袋式除尘器是我公司消化吸收国外同类产品先进技术经改进设计而成的小型袋式除尘器。该除尘器采纳高压(0.5~0.7mpa)大流量脉冲阀逐排滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰效率高的特点。而且体积小、重量轻、结构简单紧凑、安装容易、维护方便(外滤式)、滤袋寿命长,广泛用于建材、冶金、电力、矿山、化工、煤炭、粮食、非金属矿超细粉加工等行业的非纤维性含尘气体净化处理系统,是当前环保除尘的理想设备。二、构造及工作原理1、HMC 型脉冲单机袋式除尘器结构主要有以下部分组成:(1)箱体:包括滤袋式、净气室、花板、滤袋、滤袋框架、检修门,箱体设计耐压力±5000Pa.(2)出风系统:包括风机连接管、风机、风机配用电动机。(3)喷吹系统:包括分气包、脉冲阀、喷吹管、文氏管、程序控制仪。(4)进气和排灰部分有两种形式:一种为标准带灰斗式(A32024 年 4 月 19 日下载后可任意编辑型),另一种为敞开法兰式(B 型)。2、工作原理 含尘气体由进气口进入灰斗经容积式分离后进入滤袋式(或经过敞开法兰口直接进入滤袋室),较粗颗粒落入灰斗或灰仓,含尘气体透过滤袋过滤为净化气体后进入净气室,再经净气室排气口由风机排出。粉尘积附在滤袋的外面,且不断增加,使袋式除尘器的阻力不断上升,为使设备阻力不超过 1200Pa,袋式除尘器能继续工作,需定期清除滤袋上的粉尘。清灰时由脉冲程序控制仪定时按程序起动各脉冲阀,使分气包内的压缩空气(气压0.5~0.7MPa)由喷吹管孔眼喷出(称一次风),经过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋,使滤袋在瞬间急剧膨胀,并伴随着气流的反向作用抖落积附在滤袋外表的粉尘,达到清灰的目的。三、选型1、型号说明 HMC 型脉冲单机袋式除尘器有 32、36、48、64、80、96、112六种规格,每种规格分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:H MC —32 (A,B)42024 年 4 月 19 日带灰斗和重锤式翻板阀法兰式下载后可任意编辑2、选型参数及选型原则(1)除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的...
