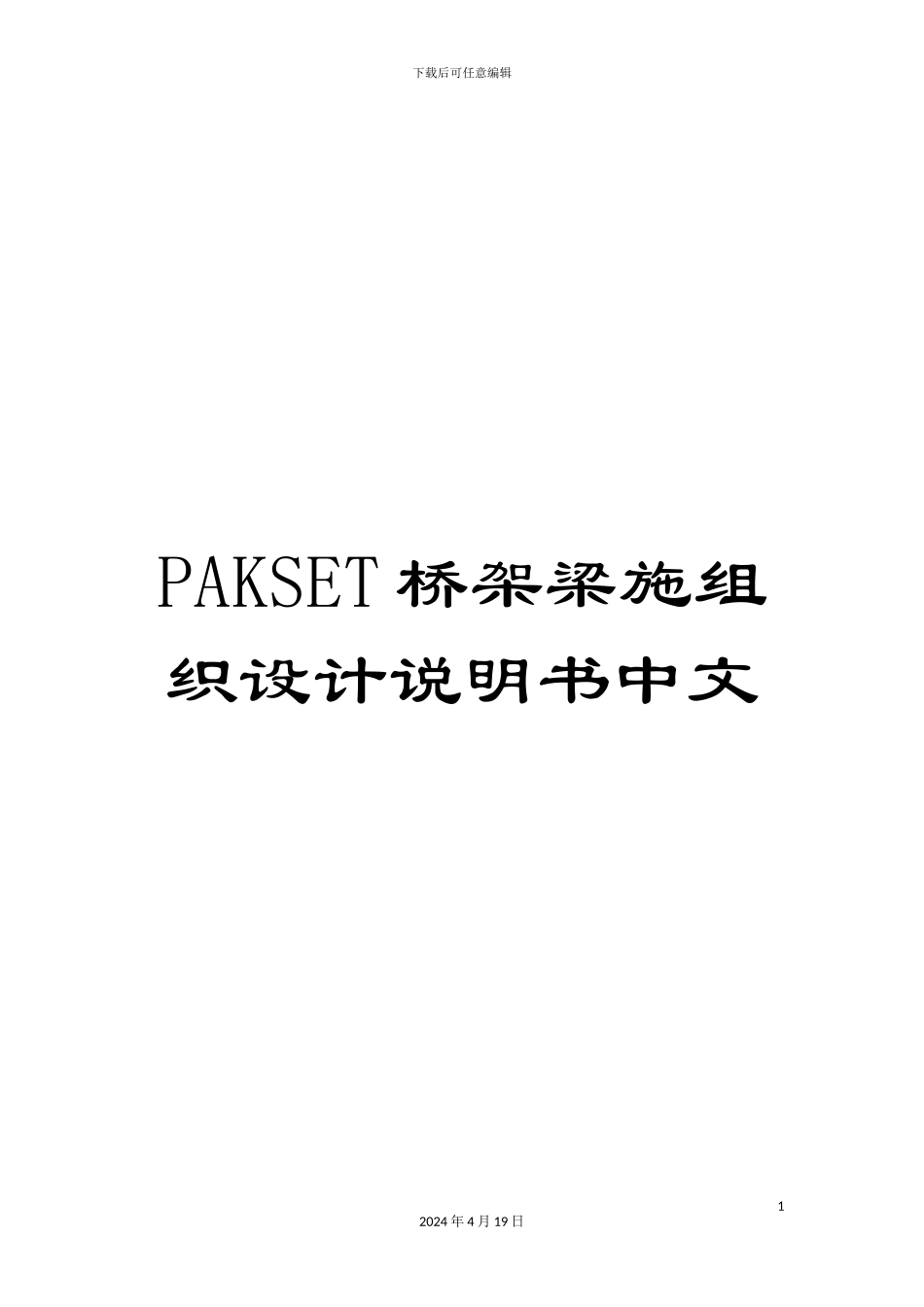

下载后可任意编辑PAKSET 桥架梁施组织设计说明书中文12024 年 4 月 19 日下载后可任意编辑PAKSEY 桥架梁施工组织设计说明书( Ver 1.0) 中 铁 大 桥 勘 测 设 计 院二 ○ ○ 一 年 九 月目 录一、 任务依据二、 设计资料及法律规范三、 主要材料四、 架梁步骤及要点五、 墩顶布置六、 纵横向临时约束设计七、 墩旁托架设计八、 墩梁临时固结九、 PA、 PB 组拼平台22024 年 4 月 19 日下载后可任意编辑十、 预制节段临时连接设计十一、 PA、 PB 的运输设计十二、 其它内容附件: 图纸目录32024 年 4 月 19 日下载后可任意编辑一、 任务依据根据 PAKSEY 桥项目经理部于 -5-28 下达的任务书, 我院承担架梁施工组织设计, 其主要内容包括以下几项: 1．架梁施工步骤图。2．墩顶纵、 横向及水平约束结构, 墩梁临时固结, PA、 PB组拼平台, 墩旁托架及墩顶布置设计。3．预制节段临时连接设计。4．PA、 PB 运输设计。二、 设计资料及有关法律规范1．《PAKSEY 桥架梁施工组织设计指导书》2．《PAKSEY 桥施工法律规范》3．《美国 AASHTO 桥梁设计法律规范》4．《公路桥涵设计法律规范》( 合订本) 5．NRS AS”01.001-R-01”01C 版文( 架桥机资料) 6．NRS AS”01.001-R-04”01I 版文( 架桥机前鼻支承和托架的资料) 7．NRS AS”01.001-MB-059”文( 关于托架的资料) 8．NRS AS”01.001-50-52”( 02C 版) ( 关于架桥机墩顶反力) 9．郑州大方公司提供的运梁车资料三、 主要材料 1．钢板: 材质 Q345, 板厚 T=10、 12、 16、 20、 24、 30、 32、 40。材质 A3, 板厚 T=10、 16、 202．型钢: 材质 A3, 工字钢 I 36a 槽钢[ 1012024 年 4 月 19 日下载后可任意编辑3．螺栓: 材质 Q345, 规格 M27、 M24 材质 A3, 规格 M244．预应力高强粗轧螺纹钢筋: 材质按 AASHTO M275 或 BS4486标 准 , 极 限 强 度 1030Mpa, 屈 服 强 度 835 Mpa, 规 格 Ф36 、 Ф32。5．销钉: 材质 40Cr, 规格: Ф129.5、 Ф89.5、 Ф159.5四、 架梁步骤及要点架梁的方法是采纳架梁机进行预制节段拼装。架设方向由东向西进行, 先利用架桥机架设 P16 墩的各个节段, 同时在东台侧搭支架拼装 AD 段及 E1～E4 节段, 然后完成东侧尾跨合龙段的施工, 接着架桥机前移架设 P15 墩的各个节段并完成 P15 墩和 P16墩之间的合龙...
