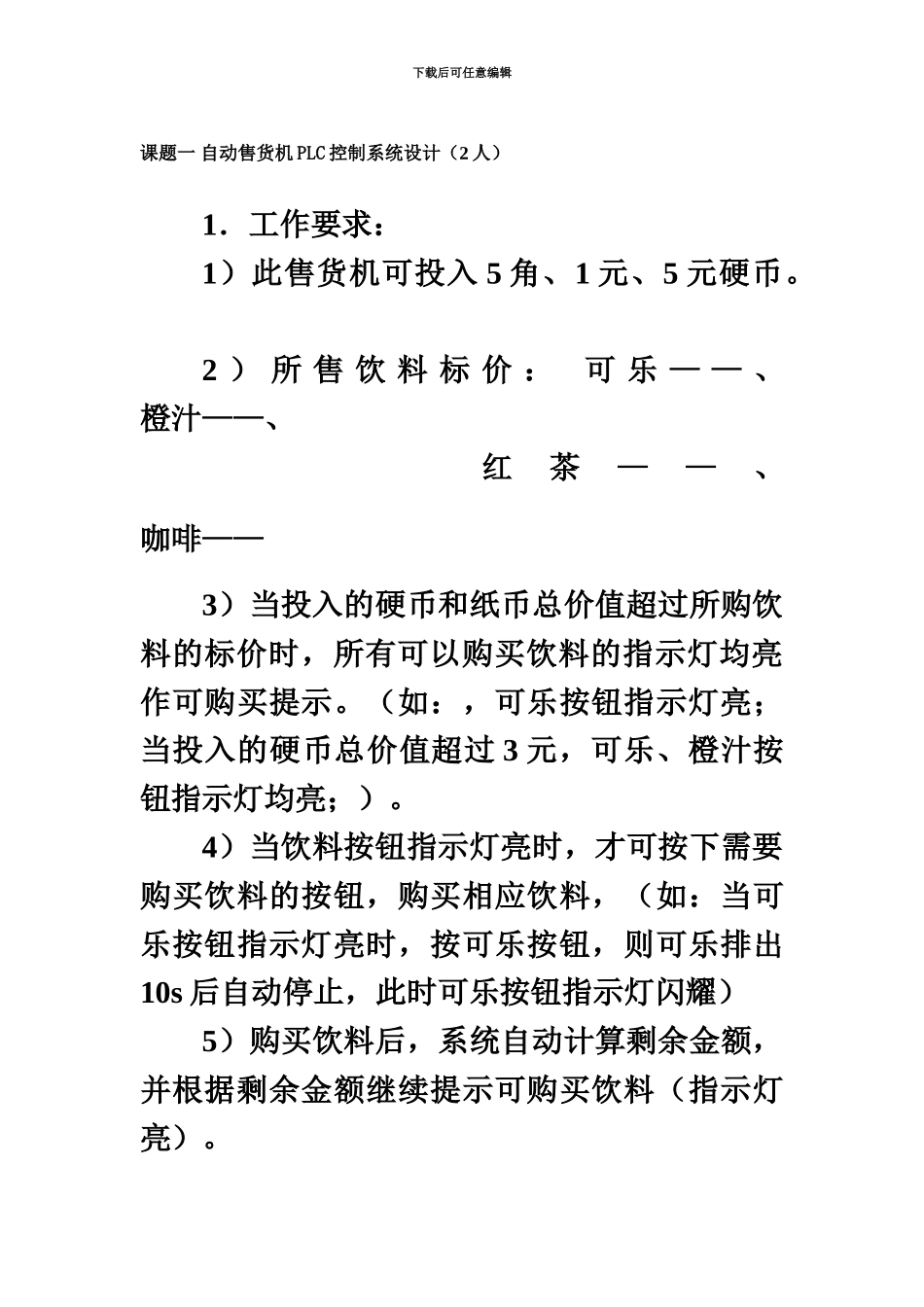

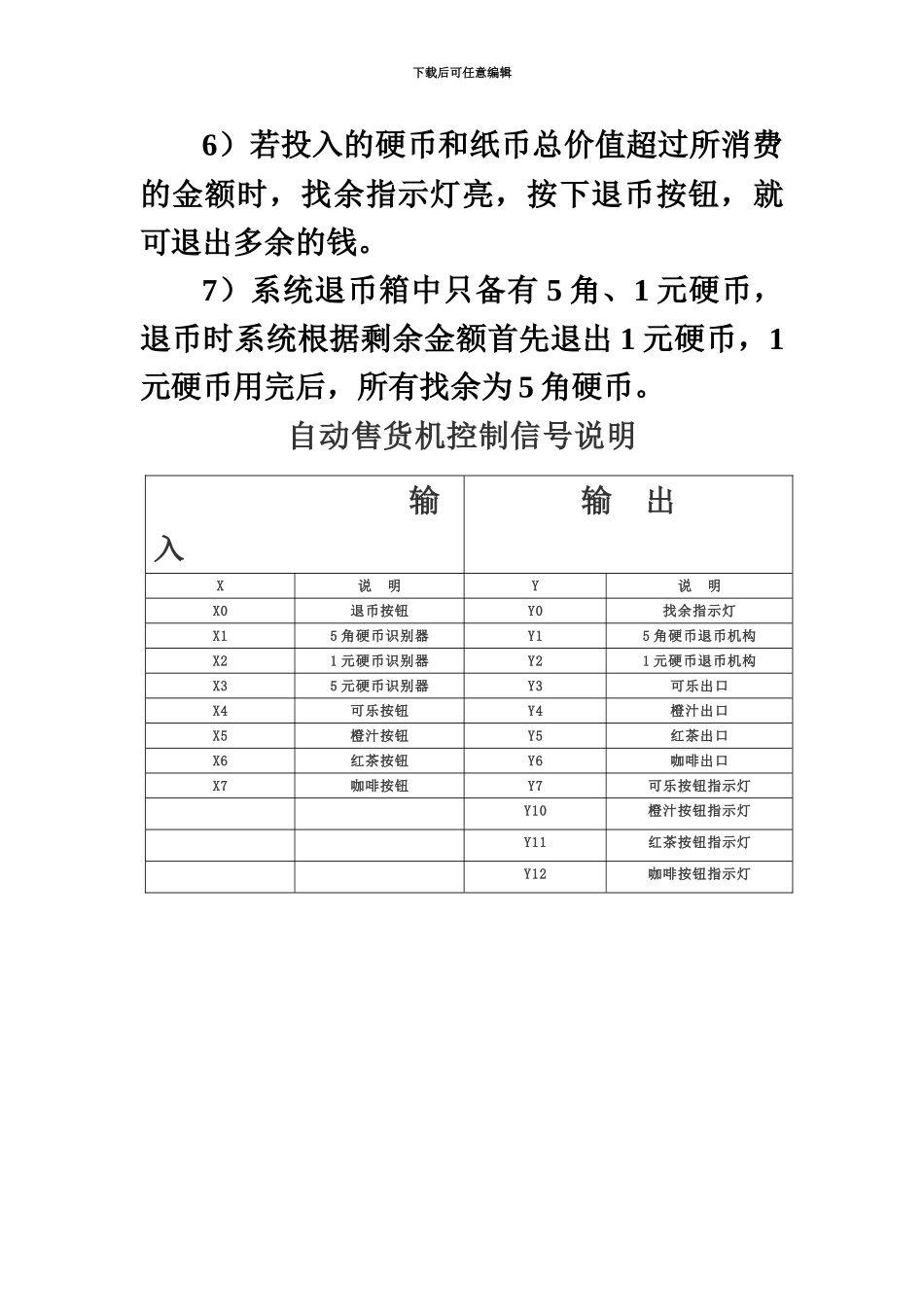

下载后可任意编辑PLC 专业课程设计选题下载后可任意编辑课题一 自动售货机 PLC 控制系统设计（2 人）1．工作要求：1）此售货机可投入 5 角、1 元、5 元硬币。 2 ） 所 售 饮 料 标 价 ： 可 乐 — — 、 橙汁——、 红茶——、 咖啡—— 3）当投入的硬币和纸币总价值超过所购饮料的标价时，所有可以购买饮料的指示灯均亮作可购买提示。（如：，可乐按钮指示灯亮；当投入的硬币总价值超过 3 元，可乐、橙汁按钮指示灯均亮；）。 4）当饮料按钮指示灯亮时，才可按下需要购买饮料的按钮，购买相应饮料，（如：当可乐按钮指示灯亮时，按可乐按钮，则可乐排出10s 后自动停止，此时可乐按钮指示灯闪耀）5）购买饮料后，系统自动计算剩余金额，并根据剩余金额继续提示可购买饮料（指示灯亮）。下载后可任意编辑6）若投入的硬币和纸币总价值超过所消费的金额时，找余指示灯亮，按下退币按钮，就可退出多余的钱。7）系统退币箱中只备有 5 角、1 元硬币，退币时系统根据剩余金额首先退出 1 元硬币，1元硬币用完后，所有找余为 5 角硬币。自动售货机控制信号说明 输 入输 出X说 明Y说 明X0退币按钮Y0找余指示灯X15 角硬币识别器Y15 角硬币退币机构X21 元硬币识别器Y21 元硬币退币机构X35 元硬币识别器Y3可乐出口X4可乐按钮Y4橙汁出口X5橙汁按钮Y5红茶出口X6红茶按钮Y6咖啡出口X7咖啡按钮Y7可乐按钮指示灯Y10橙汁按钮指示灯Y11红茶按钮指示灯Y12咖啡按钮指示灯下载后可任意编辑课题二 车库车辆出入库管理 PLC 控制系统设计控制要求：（1）入库车辆前进时，经过 1#传感器→2#传感器后，计数器 A 加 1，后退时经过 2#传感器→1#传感器后，计数器 B 减 1；（计数器 B的初始值由计数器 A 送来）只经过一个传感器则计数器不动作 （2）出库车辆前进时，经过 2#传感器→1#传感器后，计数器 B 减 1，后退时经过 1#传感器→2#传感器后，计数器 A 加 1；只经过一个传感器则计数器不动作 （3）车辆入库或出库时，均应有警铃报警（可分别设置），定时 3s 钟 （4）仓库启用时，先对所有用到的存储单元清零，并应有仓库空显示（5）若设仓库容量为 50 辆车，则仓库满时应报警并显示。（6）若同时有车辆相对入库和出库（即入库车辆经过 1#传感器，出库车辆经过 2#传感器），应避开误计数。下载后可任意编辑课题三 大、小球分拣传送机 PLC 控制系统设计大、小球分拣传送机械示意图 2. 控制...
