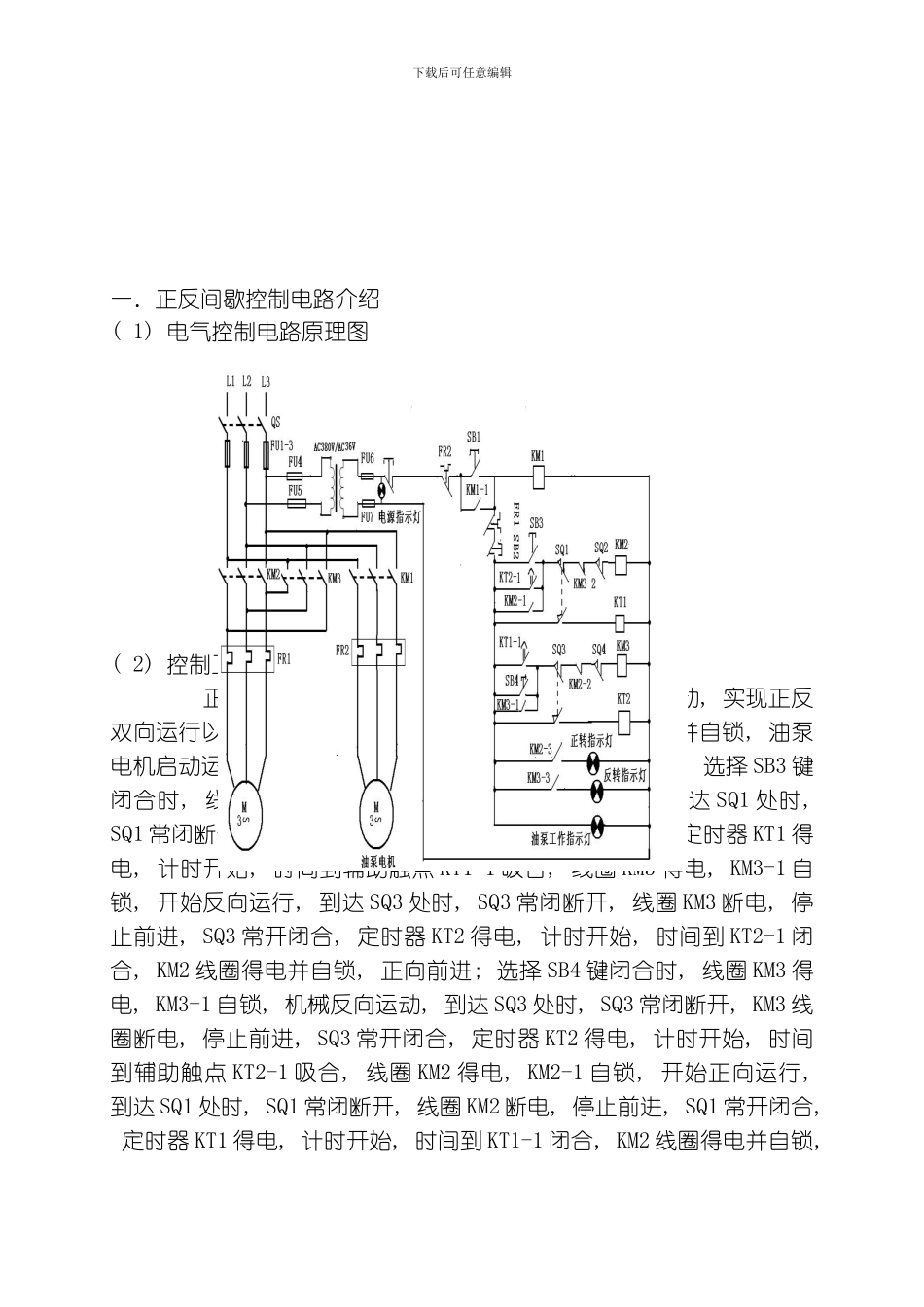

下载后可任意编辑河北建筑工程学院课程设计任务书课程名称: 电气与 PLC 控制 系: 电气工程系 专 业: 建筑电气与智能化 班 级: 104 学 号: 3184 学生姓名: 指导老师: 范永胜 职 称: 教授 3 月 8 日 目 录第一章 正反间歇控制电路介绍………………………………………………………31.1 电气控制原理图…………………………………………………………下载后可任意编辑………………31.2 控制工作原理……………………………………………………………………………4第二章 PLC 控制改进……………………………………………………………………52.1 系统改造的现实意义……………………………………………………………………52.2 系统输入输出点的分析与选定…………………………………………………………62.3 PLC 选型与点的分配……………………………………………………………………62.4 梯形图程序 ………………………………………………………………………………7第三章 电气原件选型及配置连接……………………………………………………83.1 元器件型号的选择………………………………………………………………………83.2 系统主电路和 PLC 接线图及其它电气原理图的设计…………………………………83.3 电器元件布置图…………………………………………………………………………93.4 电气安装接线图的设计…………………………………………………………………10第四章 总结………………………………………………………………………………104.1 心得体会…………………………………………………………………………………104.2 参考资料…………………………………………………………………………………11下载后可任意编辑一．正反间歇控制电路介绍( 1) 电气控制电路原理图 图 1-1( 2) 控制工作原理 正反间歇控制电路有主电机 M1 与油泵电机 M2 拖动, 实现正反双向运行以及自动停止功能。按下 SB1 键线圈 KM1 得电吸并自锁, 油泵电机启动运转。油泵电机启动后可选择主电机的运动方向, 选择 SB3 键闭合时, 线圈 KM2 得电, KM2-1 自锁, 机械正向运动, 到达 SQ1 处时, SQ1 常闭断开, KM2 线圈断电, 停止前进, SQ1 常开闭合, 定时器 KT1 得电, 计时开始, 时间到辅助触点 KT1-1 吸合, 线圈 KM3 得电, KM3-1 自锁, 开始反向运行, 到达 SQ3 处时, SQ3 ...
