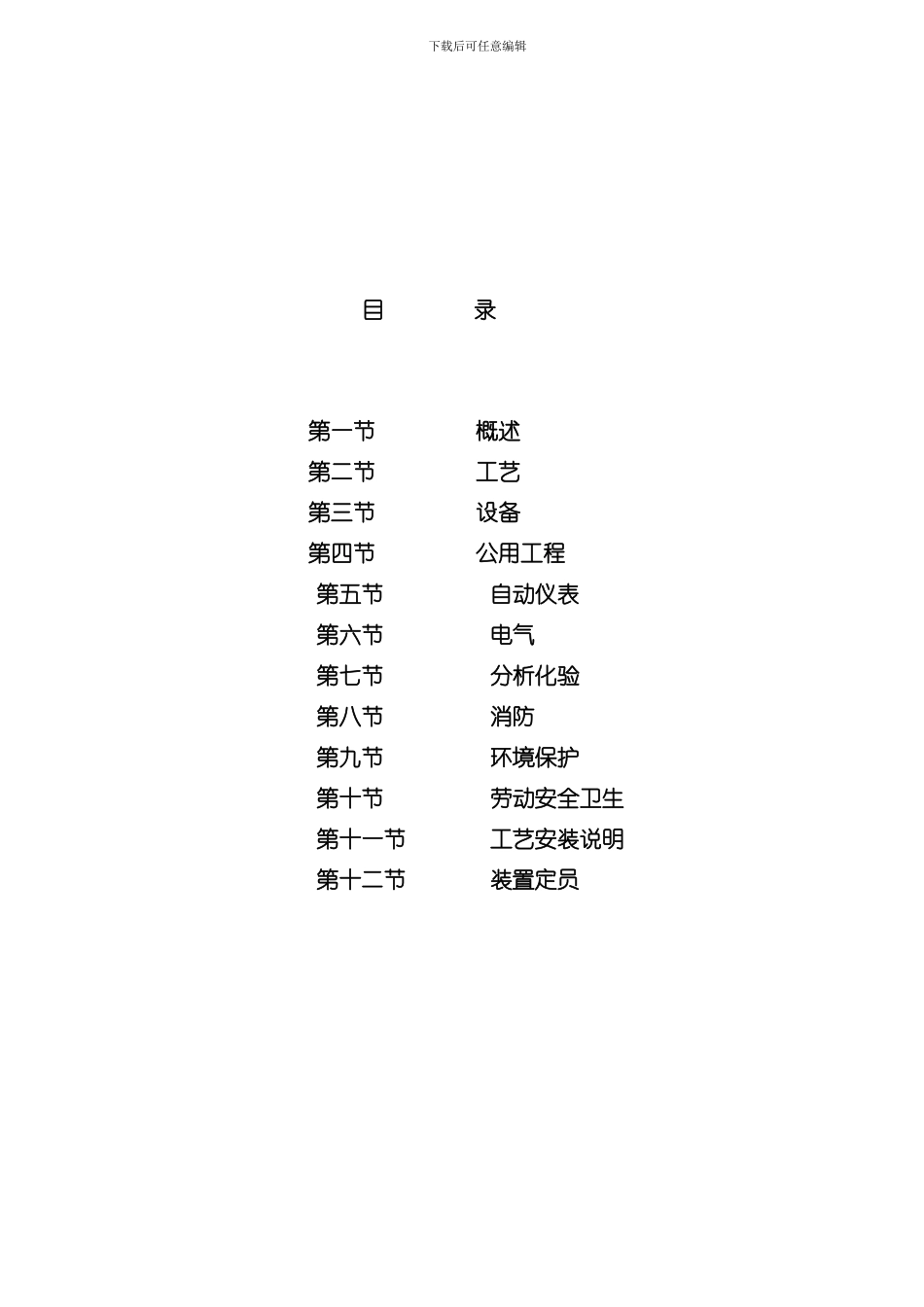

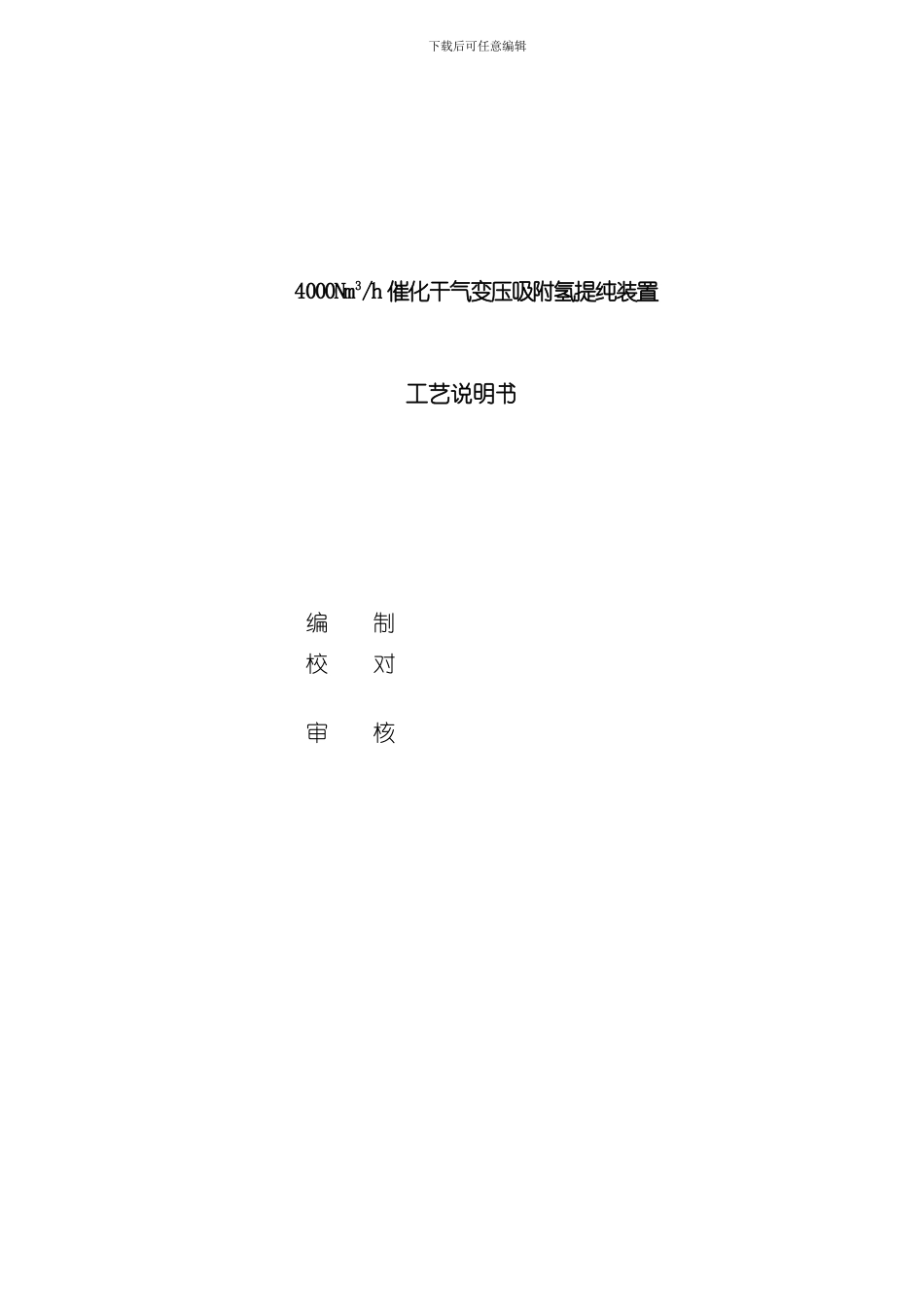

下载后可任意编辑4000Nm3/h 催化干气变压吸附氢提纯装置工艺说明书 编 制 校 对 审 核下载后可任意编辑目 录 第一节 概述 第二节 工艺 第三节 设备 第四节 公用工程第五节自动仪表第六节电气第七节分析化验第八节消防第九节环境保护第十节劳动安全卫生第十一节工艺安装说明第十二节装置定员 下载后可任意编辑第一节 概述一、 设计依据a) *******************4000Nm3/h 催化干气 PSA 氢气提浓装置《合同技术附件》 b) *******************提供的地质气象条件。二、 装置概况2.1 装置规模变压吸附( PSA) 氢提纯装置设计原料为: 催化干气。装置设计的公称规模为: 处理原料气 4000Nm3/h。装置生产方式为: 连续操作, 设计年开工时数为 8000 小时。装置负荷弹性为: 30-110%。2.2 生产方案本装置以催化干气为原料, 采纳变压吸附技术, 经过利用吸附剂的选择吸附, 一次将原料气中的除氢以外的杂质吸附掉, 直接分离出纯度大于 99.99%的产品氢气, 送出界区。2.3 设计界区2.3.1 界区示意图(见装置设备平面布置图)下载后可任意编辑2.3.2 界区边界条件表名称介质流量压力MPa温度℃输送 方式管道规格接口 位置备注原料催化干气4000Nm3/h0.540管道DN150,4A2管廊上,界区外 1 米来自催化产品氢气1466.57Nm3/h0.45常温管道DN100,4A9同上去氢管网副产品解吸气2533.43Nm3/h0.0240管道DN250,2A4同上出界区排液含油污水少量0.01常温管道DN40,1A2界区外1 米去含油污水总管放空可燃气体最大40000Nm3/h0.04常温管道DN150,2A4界区外1 米去火炬管网公用工程净化风10Nm3/h0.3常温管道DN40,1X2管廊上,界区外 1 米仪表、 阀门用氮气1000Nm3/次0.5常温管道DN50,2A2界区外1 米置换用冷却水上水30t/h0.432管道DN80,1A2界区外1 米冷却用冷却水回水30t/h0.2540管道DN80,1A2界区外1 米冷却用低压蒸汽0.2t/h0.50130管道DN40,2A3界区外1 米伴热用2.4 设计范围变压吸附(PSA)装置的设计范围包括催化尾气和加氢尾氢进 PSA 单元至产品氢及解吸气出 PSA 界区部分的工艺设备、 电气仪表及公用工程等的设计。2.5 设计原则a) 严格遵守国家、 中石化总公司、 部及院各级现行标准法律规范结合装置地理位置条件, 精心设计, 保证质量。下载后可任意编辑b) 在环境保护、 建筑防火、 劳动安全卫生等方面,严格执行国家及地区的有关法规。2.6 工艺流程特点 在充分考虑原料气条件以及用户的实际情况和需求后, 为用户确定的工...
