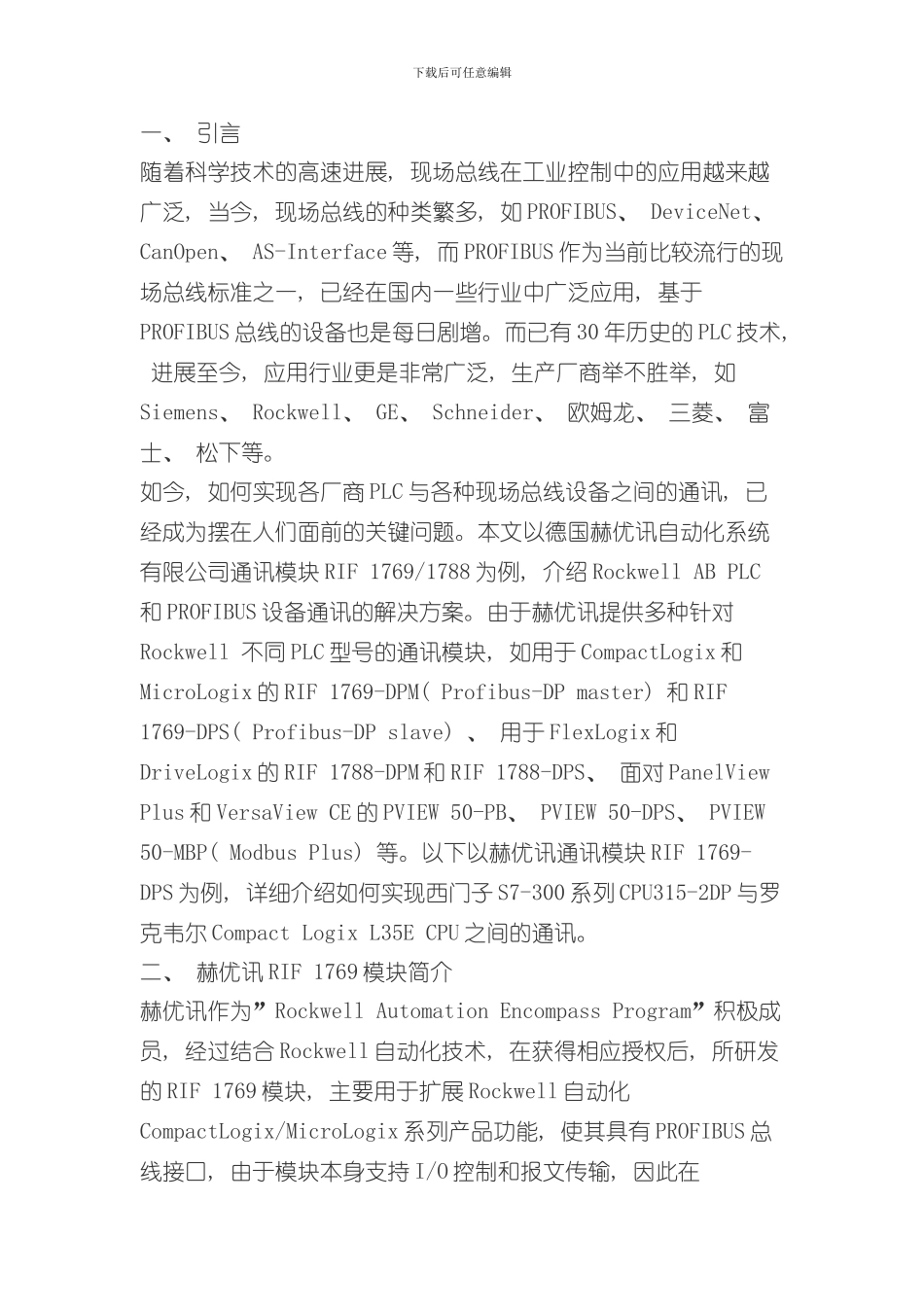

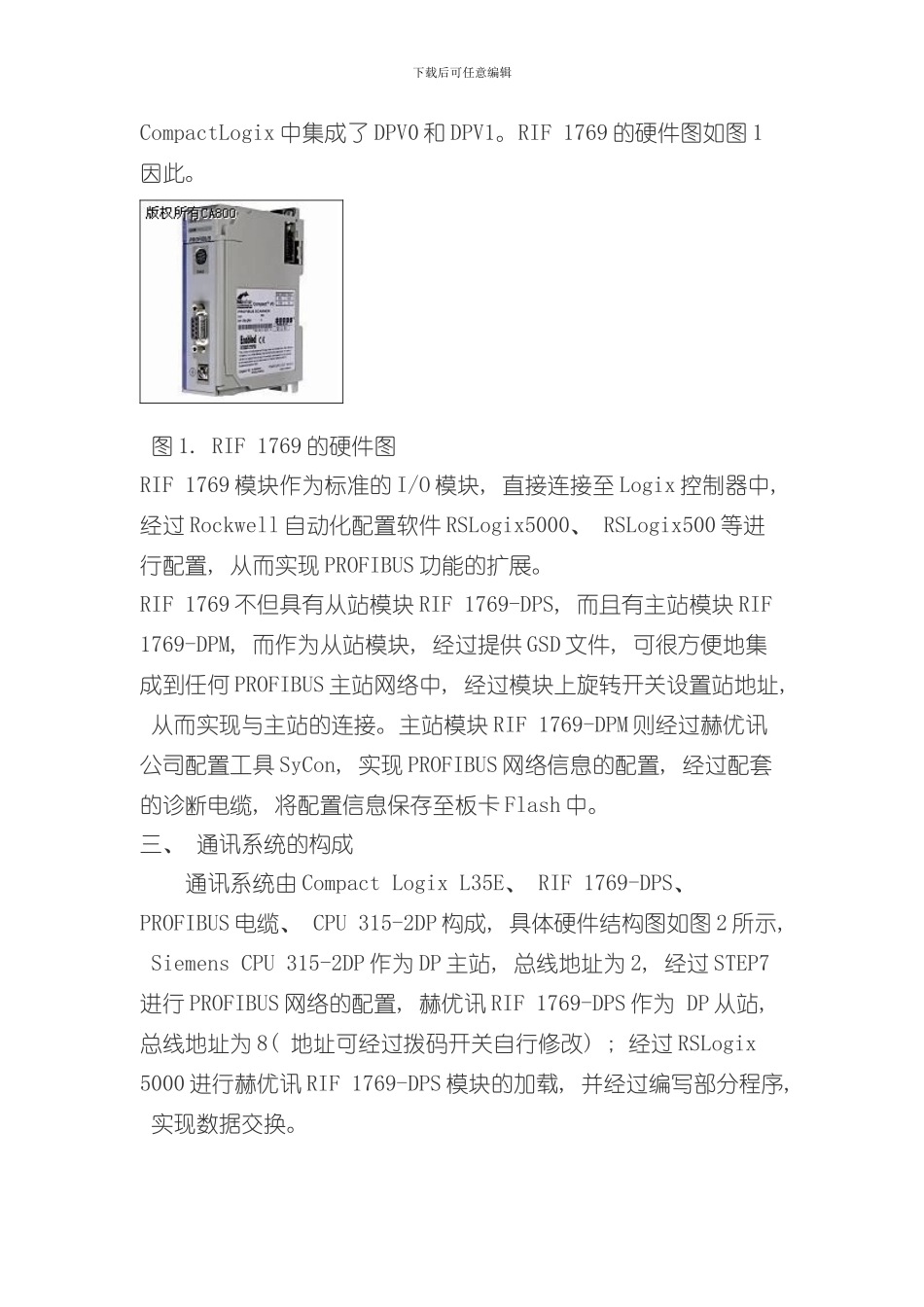

下载后可任意编辑一、 引言随着科学技术的高速进展, 现场总线在工业控制中的应用越来越广泛, 当今, 现场总线的种类繁多, 如 PROFIBUS、 DeviceNet、 CanOpen、 AS-Interface 等, 而 PROFIBUS 作为当前比较流行的现场总线标准之一, 已经在国内一些行业中广泛应用, 基于PROFIBUS 总线的设备也是每日剧增。而已有 30 年历史的 PLC 技术, 进展至今, 应用行业更是非常广泛, 生产厂商举不胜举, 如Siemens、 Rockwell、 GE、 Schneider、 欧姆龙、 三菱、 富士、 松下等。如今, 如何实现各厂商 PLC 与各种现场总线设备之间的通讯, 已经成为摆在人们面前的关键问题。本文以德国赫优讯自动化系统有限公司通讯模块 RIF 1769/1788 为例, 介绍 Rockwell AB PLC和 PROFIBUS 设备通讯的解决方案。由于赫优讯提供多种针对Rockwell 不同 PLC 型号的通讯模块, 如用于 CompactLogix 和MicroLogix 的 RIF 1769-DPM( Profibus-DP master) 和 RIF 1769-DPS( Profibus-DP slave) 、 用于 FlexLogix 和DriveLogix 的 RIF 1788-DPM 和 RIF 1788-DPS、 面对 PanelView Plus 和 VersaView CE 的 PVIEW 50-PB、 PVIEW 50-DPS、 PVIEW 50-MBP( Modbus Plus) 等。以下以赫优讯通讯模块 RIF 1769-DPS 为例, 详细介绍如何实现西门子 S7-300 系列 CPU315-2DP 与罗克韦尔 Compact Logix L35E CPU 之间的通讯。二、 赫优讯 RIF 1769 模块简介赫优讯作为”Rockwell Automation Encompass Program”积极成员, 经过结合 Rockwell 自动化技术, 在获得相应授权后, 所研发的 RIF 1769 模块, 主要用于扩展 Rockwell 自动化CompactLogix/MicroLogix 系列产品功能, 使其具有 PROFIBUS 总线接口, 由于模块本身支持 I/O 控制和报文传输, 因此在下载后可任意编辑CompactLogix 中集成了 DPV0 和 DPV1。RIF 1769 的硬件图如图 1因此。 图 1. RIF 1769 的硬件图RIF 1769 模块作为标准的 I/O 模块, 直接连接至 Logix 控制器中, 经过 Rockwell 自动化配置软件 RSLogix5000、 RSLogix500 等进行配置, 从而实现 PROFIBUS 功能的扩展。RIF 1769 不但具有从站模块 RIF 1769-DPS, 而且有主站模块 RIF 1769-DPM, 而作为从站模块, 经过提供 GSD 文件, 可很方便地集成到任何 PROFIBUS 主站网络中, 经过模块上旋转开关设置站地址, ...
