SIS系统作业指导书样本VIP专享

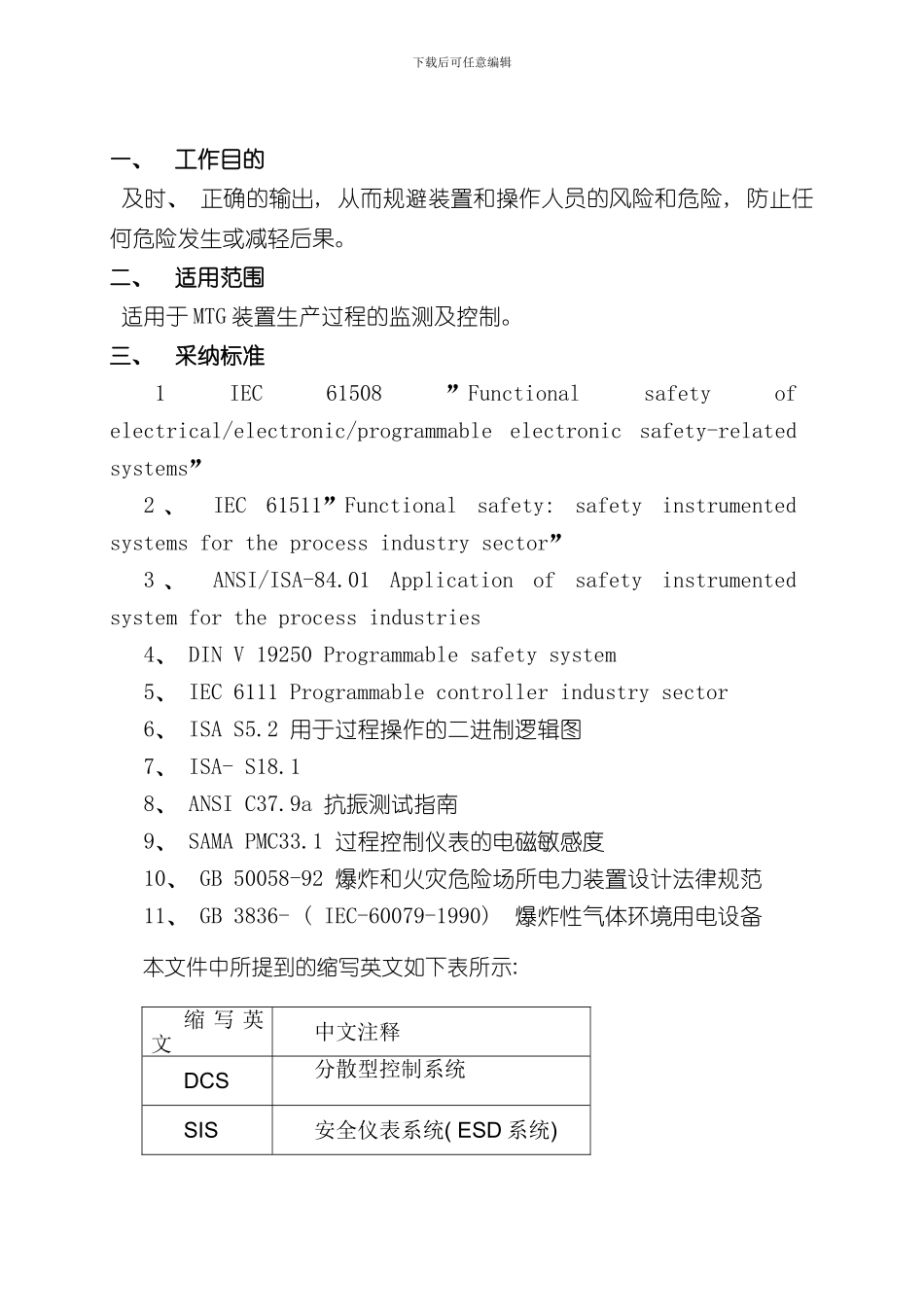

下载后可任意编辑新疆新业能源化工有限责任公司SIS 控制系统检修作业指导书批准: 审定: 审核: 编制: 蒋立毅 年 7 月 4 日下载后可任意编辑一、工作目的 及时、 正确的输出, 从而规避装置和操作人员的风险和危险, 防止任何危险发生或减轻后果。二、适用范围适用于 MTG 装置生产过程的监测及控制。三、采纳标准1 IEC 61508 ”Functional safety of electrical/electronic/programmable electronic safety-related systems” 2 、 IEC 61511”Functional safety: safety instrumented systems for the process industry sector” 3 、 ANSI/ISA-84.01 Application of safety instrumented system for the process industries 4、 DIN V 19250 Programmable safety system 5、 IEC 6111 Programmable controller industry sector 6、 ISA S5.2 用于过程操作的二进制逻辑图 7、 ISA- S18.1 8、 ANSI C37.9a 抗振测试指南 9、 SAMA PMC33.1 过程控制仪表的电磁敏感度 10、 GB 50058-92 爆炸和火灾危险场所电力装置设计法律规范 11、 GB 3836- ( IEC-60079-1990) 爆炸性气体环境用电设备本文件中所提到的缩写英文如下表所示: 缩 写 英文中文注释DCS分散型控制系统SIS安全仪表系统( ESD 系统) 下载后可任意编辑PLC可编程序控制系统TÜV德国技术监督局SIL/AK安全度等级I/O输入/输出SOE顺序事件记录FAT工厂验收SAT现场验收MTBF平均无故障时间MTTR平均故障修复时间FRR现场机柜室CRAR中央控制室机柜室ODS操作数据管理系统四、职责与权限主控: 在操作员站对生产过程进行监测, 根据工艺情况做出相应的操作。系统管理员: 具备熟悉 DCS、 紧急停车控制系统的系统工程师担任。系统维护: 具备 DCS 控制系统检修工作经验五、作业要求1、人员资质及配备 系统管理员: 具备熟悉 DCS、 紧急停车控制系统的系统工程师担任。 系统维护: 具备 DCS 控制系统检修工作经验。2、检修工具配置下载后可任意编辑序号 名 称单位 规 格 数 量 质 量 标 准 1 数字万用表 块 FLUKE 1检验合格 2 一字螺丝刀 把 3×150 1检验合格 3一字螺丝刀 把 5×200 1检验合格 4一字螺丝刀 把 6×200 2检验合格 5十字螺丝刀 把 #0×250 1检验合格 6十字螺丝刀 把 #0×75 1检验合格 7十 字 螺 丝刀 把 #0×200 1检验合格 8内六角 套 英...
