SNMP网络管理体系结构样本

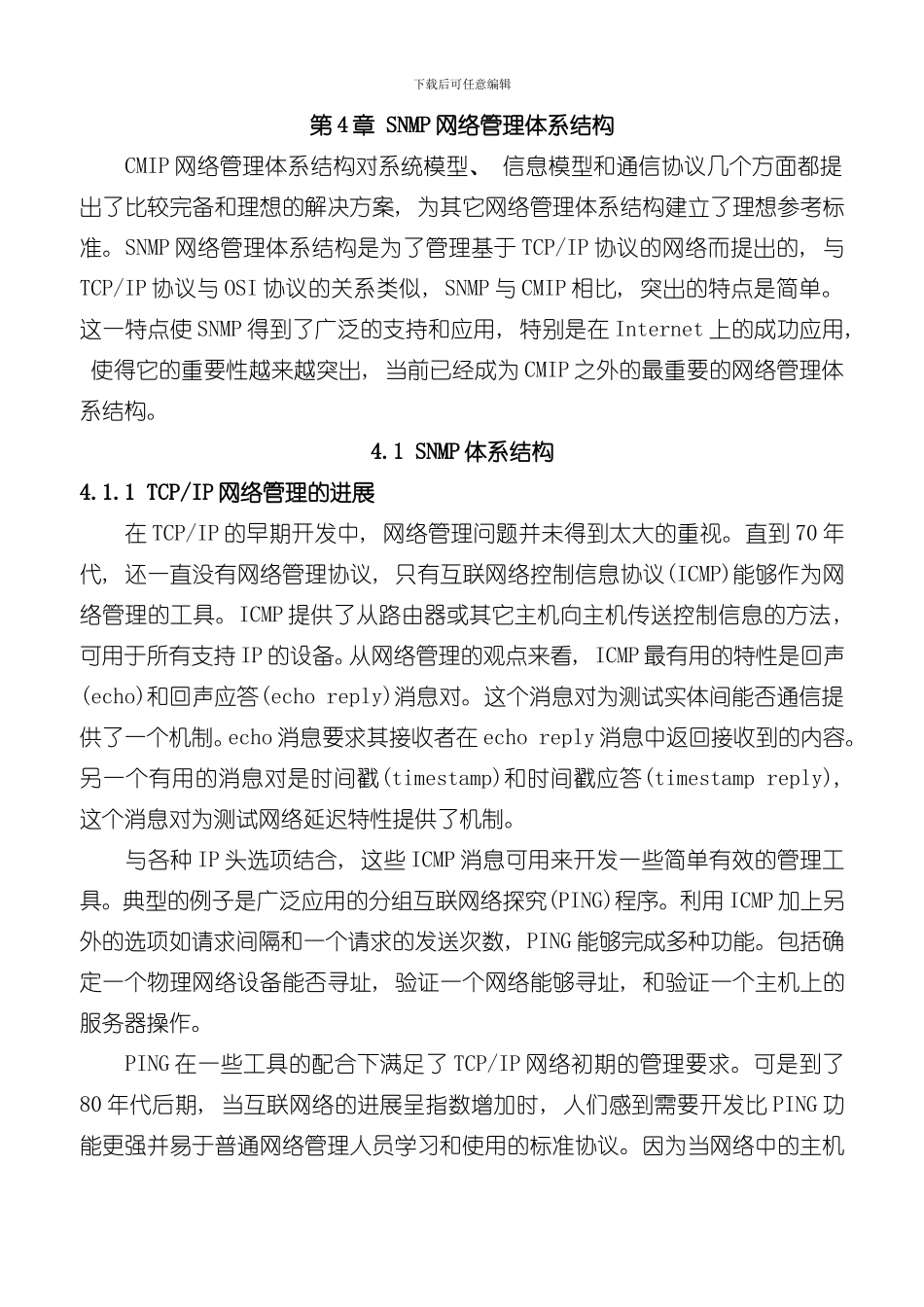

下载后可任意编辑第 4 章 SNMP 网络管理体系结构 CMIP 网络管理体系结构对系统模型、 信息模型和通信协议几个方面都提出了比较完备和理想的解决方案, 为其它网络管理体系结构建立了理想参考标准。SNMP 网络管理体系结构是为了管理基于 TCP/IP 协议的网络而提出的, 与TCP/IP 协议与 OSI 协议的关系类似, SNMP 与 CMIP 相比, 突出的特点是简单。这一特点使 SNMP 得到了广泛的支持和应用, 特别是在 Internet 上的成功应用, 使得它的重要性越来越突出, 当前已经成为 CMIP 之外的最重要的网络管理体系结构。4.1 SNMP 体系结构4.1.1 TCP/IP 网络管理的进展 在 TCP/IP 的早期开发中, 网络管理问题并未得到太大的重视。直到 70 年代, 还一直没有网络管理协议, 只有互联网络控制信息协议(ICMP)能够作为网络管理的工具。ICMP 提供了从路由器或其它主机向主机传送控制信息的方法, 可用于所有支持 IP 的设备。从网络管理的观点来看, ICMP 最有用的特性是回声(echo)和回声应答(echo reply)消息对。这个消息对为测试实体间能否通信提供了一个机制。echo 消息要求其接收者在 echo reply 消息中返回接收到的内容。另一个有用的消息对是时间戳(timestamp)和时间戳应答(timestamp reply), 这个消息对为测试网络延迟特性提供了机制。 与各种 IP 头选项结合, 这些 ICMP 消息可用来开发一些简单有效的管理工具。典型的例子是广泛应用的分组互联网络探究(PING)程序。利用 ICMP 加上另外的选项如请求间隔和一个请求的发送次数, PING 能够完成多种功能。包括确定一个物理网络设备能否寻址, 验证一个网络能够寻址, 和验证一个主机上的服务器操作。 PING 在一些工具的配合下满足了 TCP/IP 网络初期的管理要求。可是到了80 年代后期, 当互联网络的进展呈指数增加时, 人们感到需要开发比 PING 功能更强并易于普通网络管理人员学习和使用的标准协议。因为当网络中的主机下载后可任意编辑数量上百万, 独立网络数量上千的时候, 已不能只依靠少数网络专家解决管理问题了。 1987 年 11 月发布了简单网关监控协议(SGMP), 成为提供专用网络管理工具的起点。SGMP 提供了一个直接监控网关的方法。随着对通用网络管理工具需求的增长, 出现了 3 个有影响的方法。 1.高层实体管理系统(HEMS): 主机监控协议(HMP)的一般化。 2.简单网络管理协议(SNMP): SGMP 的升级版。 3.TCP/IP 上的 CMIP(CM...
