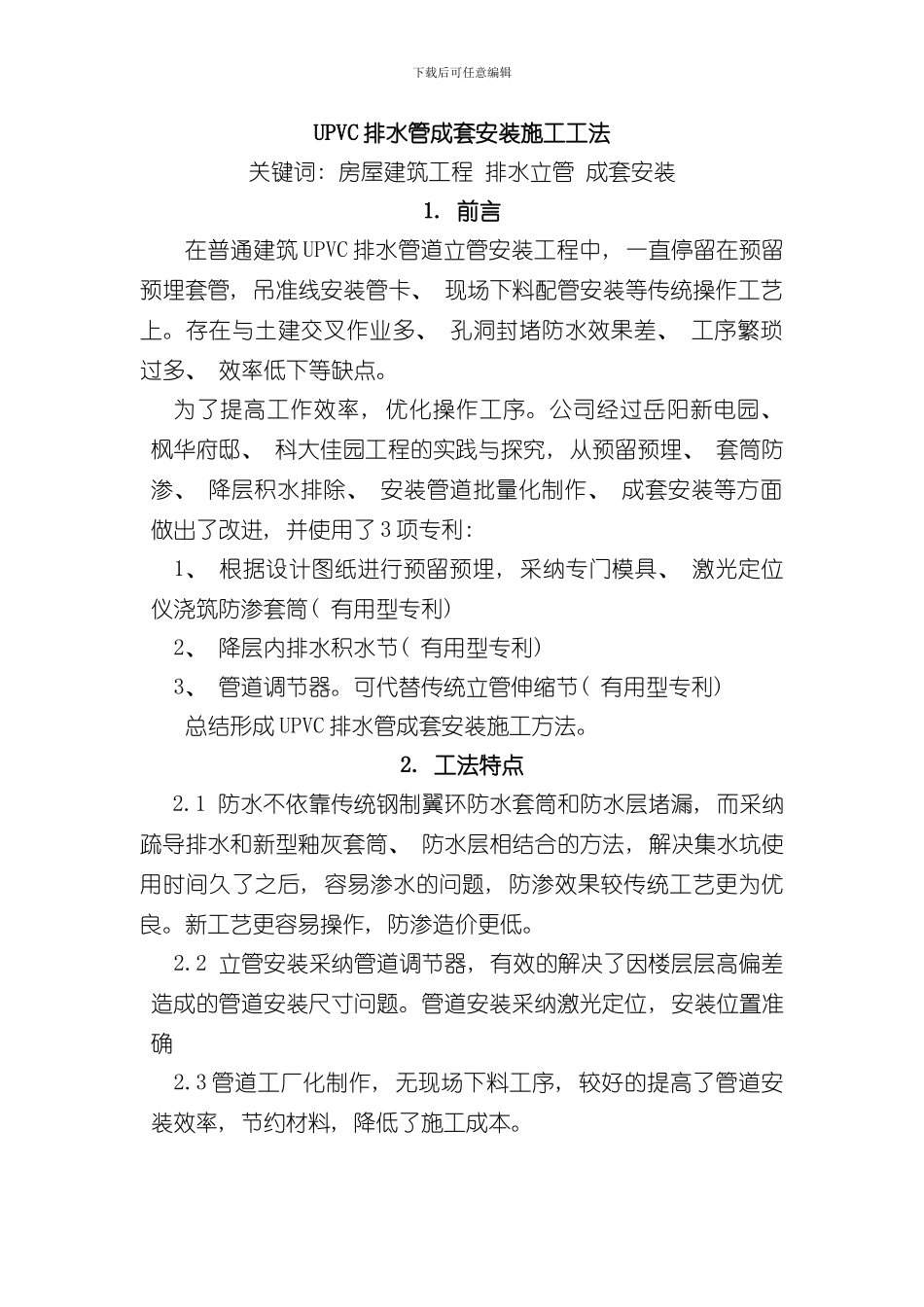

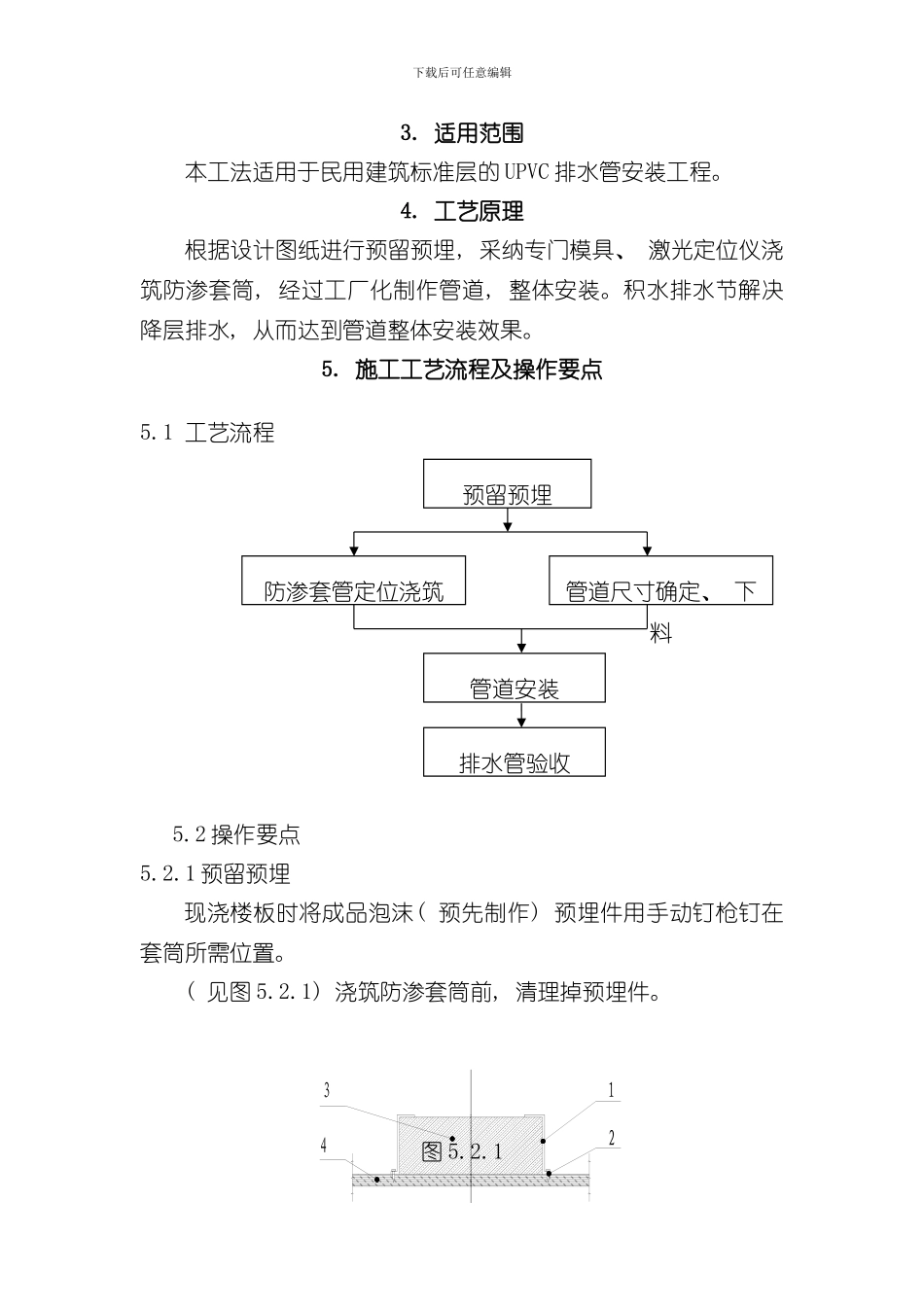

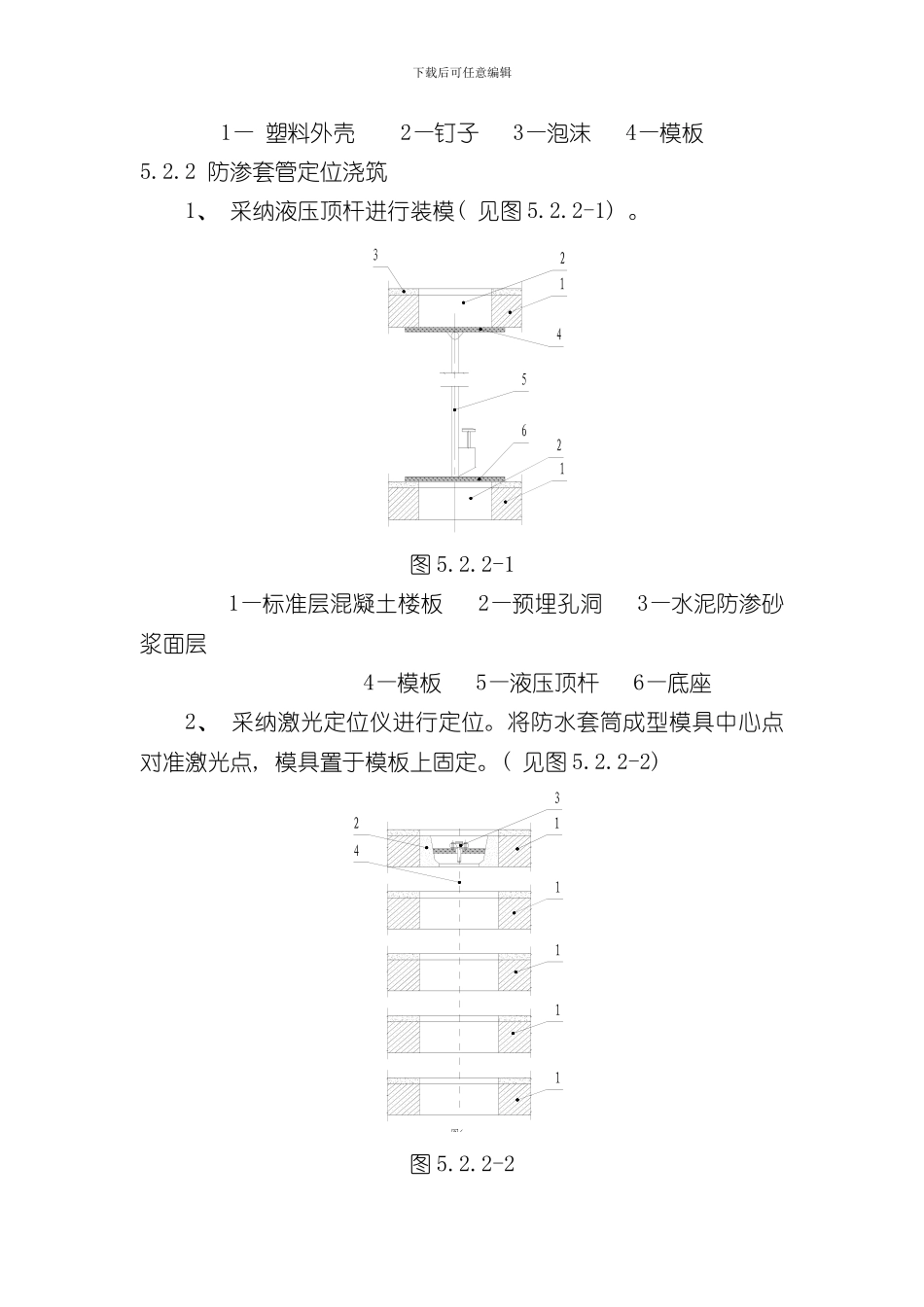

下载后可任意编辑UPVC 排水管成套安装施工工法关键词: 房屋建筑工程 排水立管 成套安装1. 前言在普通建筑 UPVC 排水管道立管安装工程中, 一直停留在预留预埋套管, 吊准线安装管卡、 现场下料配管安装等传统操作工艺上。存在与土建交叉作业多、 孔洞封堵防水效果差、 工序繁琐过多、 效率低下等缺点。为了提高工作效率, 优化操作工序。公司经过岳阳新电园、 枫华府邸、 科大佳园工程的实践与探究, 从预留预埋、 套筒防渗、 降层积水排除、 安装管道批量化制作、 成套安装等方面做出了改进, 并使用了 3 项专利: 1、 根据设计图纸进行预留预埋, 采纳专门模具、 激光定位仪浇筑防渗套筒( 有用型专利) 2、 降层内排水积水节( 有用型专利) 3、 管道调节器。可代替传统立管伸缩节( 有用型专利) 总结形成 UPVC 排水管成套安装施工方法。2. 工法特点2.1 防水不依靠传统钢制翼环防水套筒和防水层堵漏, 而采纳疏导排水和新型釉灰套筒、 防水层相结合的方法, 解决集水坑使用时间久了之后, 容易渗水的问题, 防渗效果较传统工艺更为优良。新工艺更容易操作, 防渗造价更低。2.2 立管安装采纳管道调节器, 有效的解决了因楼层层高偏差造成的管道安装尺寸问题。管道安装采纳激光定位, 安装位置准确2.3 管道工厂化制作, 无现场下料工序, 较好的提高了管道安装效率, 节约材料, 降低了施工成本。下载后可任意编辑3. 适用范围本工法适用于民用建筑标准层的 UPVC 排水管安装工程。4. 工艺原理根据设计图纸进行预留预埋, 采纳专门模具、 激光定位仪浇筑防渗套筒, 经过工厂化制作管道, 整体安装。积水排水节解决降层排水, 从而达到管道整体安装效果。5. 施工工艺流程及操作要点5.1 工艺流程5.2 操作要点5.2.1 预留预埋现浇楼板时将成品泡沫( 预先制作) 预埋件用手动钉枪钉在套筒所需位置。( 见图 5.2.1) 浇筑防渗套筒前, 清理掉预埋件。图 5.2.1 预留预埋防渗套管定位浇筑管道尺寸确定、 下料排水管验收管道安装下载后可任意编辑1— 塑料外壳 2—钉子 3—泡沫 4—模板5.2.2 防渗套管定位浇筑1、 采纳液压顶杆进行装模( 见图 5.2.2-1) 。图 5.2.2-1 1—标准层混凝土楼板 2—预埋孔洞 3—水泥防渗砂浆面层 4—模板 5—液压顶杆 6—底座2、 采纳激光定位仪进行定位。将防水套筒成型模具中心点对准激光点, 模具置于模板上固定。( 见图 5.2.2-2) 图 5.2.2-2 下载后可任意编...
