UT斯达康杭州研发生产中心II段多功能厅大体积混凝土工程施工组织设计方案模板

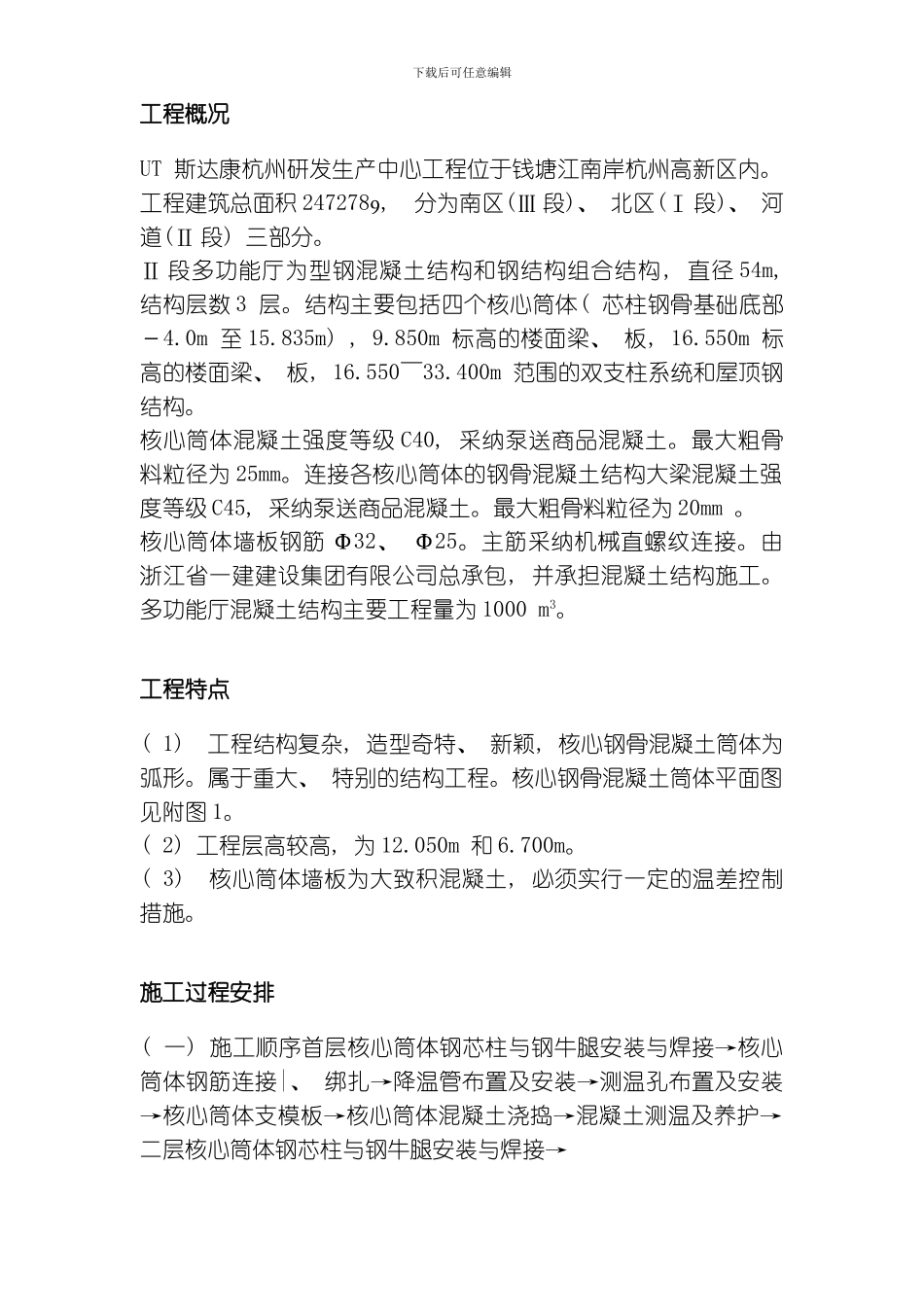

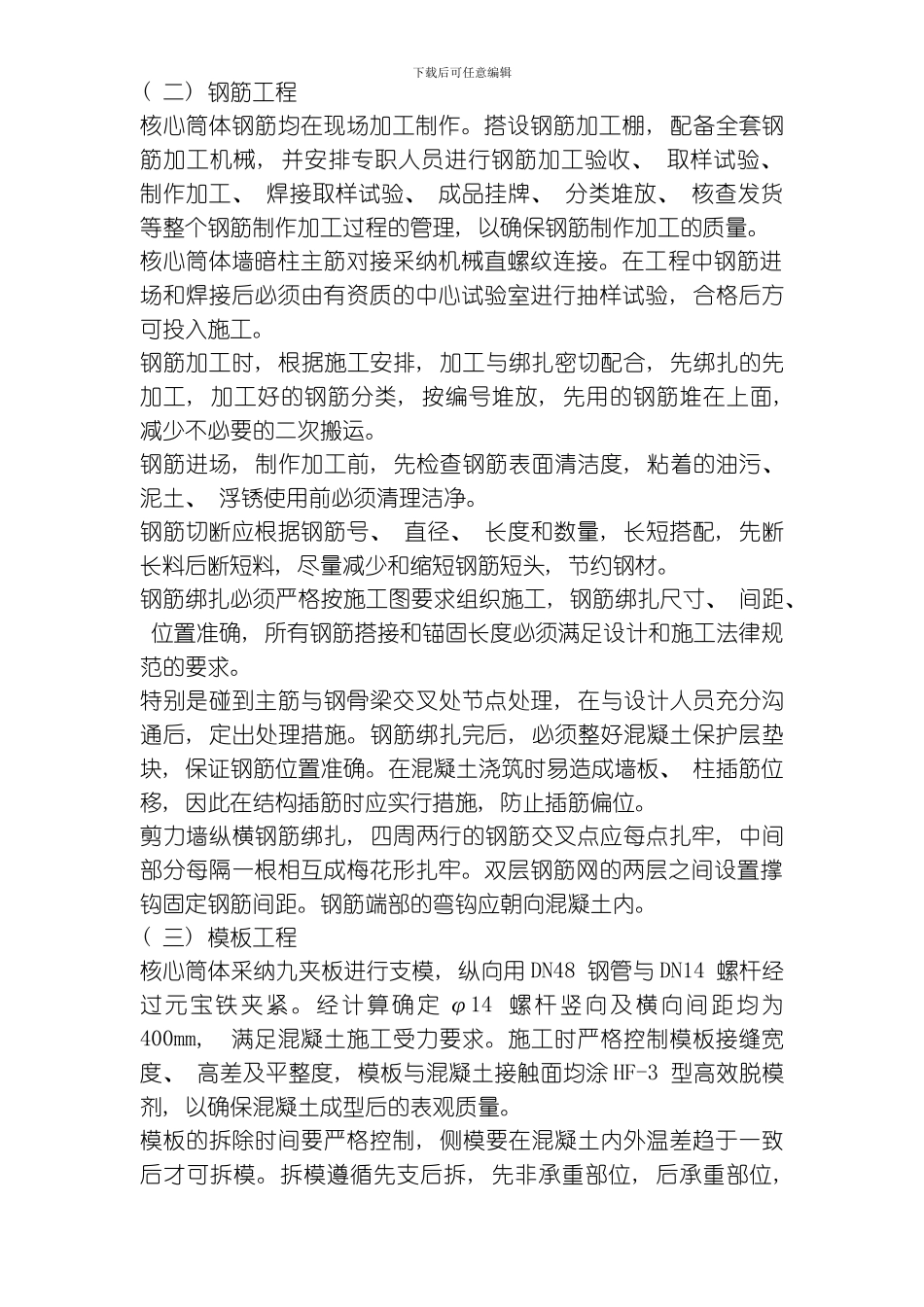

下载后可任意编辑第一章 工程概况.........................................2第二章 工程特点.........................................2第三章 施工过程安排.....................................3第四章 工程质量管理措施................................11第五章 安全生产、 文明施工.............................14第六章 附图............................................16下载后可任意编辑工程概况UT 斯达康杭州研发生产中心工程位于钱塘江南岸杭州高新区内。工程建筑总面积 247278 ,  分为南区(Ⅲ 段)、 北区(Ⅰ 段)、 河道(Ⅱ 段) 三部分。Ⅱ 段多功能厅为型钢混凝土结构和钢结构组合结构, 直径 54m, 结构层数 3 层。结构主要包括四个核心筒体( 芯柱钢骨基础底部－4.0m 至 15.835m) , 9.850m 标高的楼面梁、 板, 16.550m 标高的楼面梁、 板, 16.550～33.400m 范围的双支柱系统和屋顶钢结构。核心筒体混凝土强度等级 C40, 采纳泵送商品混凝土。最大粗骨料粒径为 25mm。连接各核心筒体的钢骨混凝土结构大梁混凝土强度等级 C45, 采纳泵送商品混凝土。最大粗骨料粒径为 20mm 。核心筒体墙板钢筋 Φ32、 Φ25。主筋采纳机械直螺纹连接。由浙江省一建建设集团有限公司总承包, 并承担混凝土结构施工。多功能厅混凝土结构主要工程量为 1000 m3。工程特点( 1) 工程结构复杂, 造型奇特、 新颖, 核心钢骨混凝土筒体为弧形。属于重大、 特别的结构工程。核心钢骨混凝土筒体平面图见附图 1。( 2) 工程层高较高, 为 12.050m 和 6.700m。( 3) 核心筒体墙板为大致积混凝土, 必须实行一定的温差控制措施。施工过程安排( 一) 施工顺序首层核心筒体钢芯柱与钢牛腿安装与焊接→核心筒体钢筋连接|、 绑扎→降温管布置及安装→测温孔布置及安装→核心筒体支模板→核心筒体混凝土浇捣→混凝土测温及养护→二层核心筒体钢芯柱与钢牛腿安装与焊接→下载后可任意编辑( 二) 钢筋工程核心筒体钢筋均在现场加工制作。搭设钢筋加工棚, 配备全套钢筋加工机械, 并安排专职人员进行钢筋加工验收、 取样试验、 制作加工、 焊接取样试验、 成品挂牌、 分类堆放、 核查发货等整个钢筋制作加工过程的管理, 以确保钢筋制作加工的质量。核心筒体墙暗柱主筋对接采纳机械直螺纹连接。在工程中钢筋进场和焊接后必须由有资质的中心试验室进行抽样试验, 合格后方可投入施工。钢筋加工时, 根...
