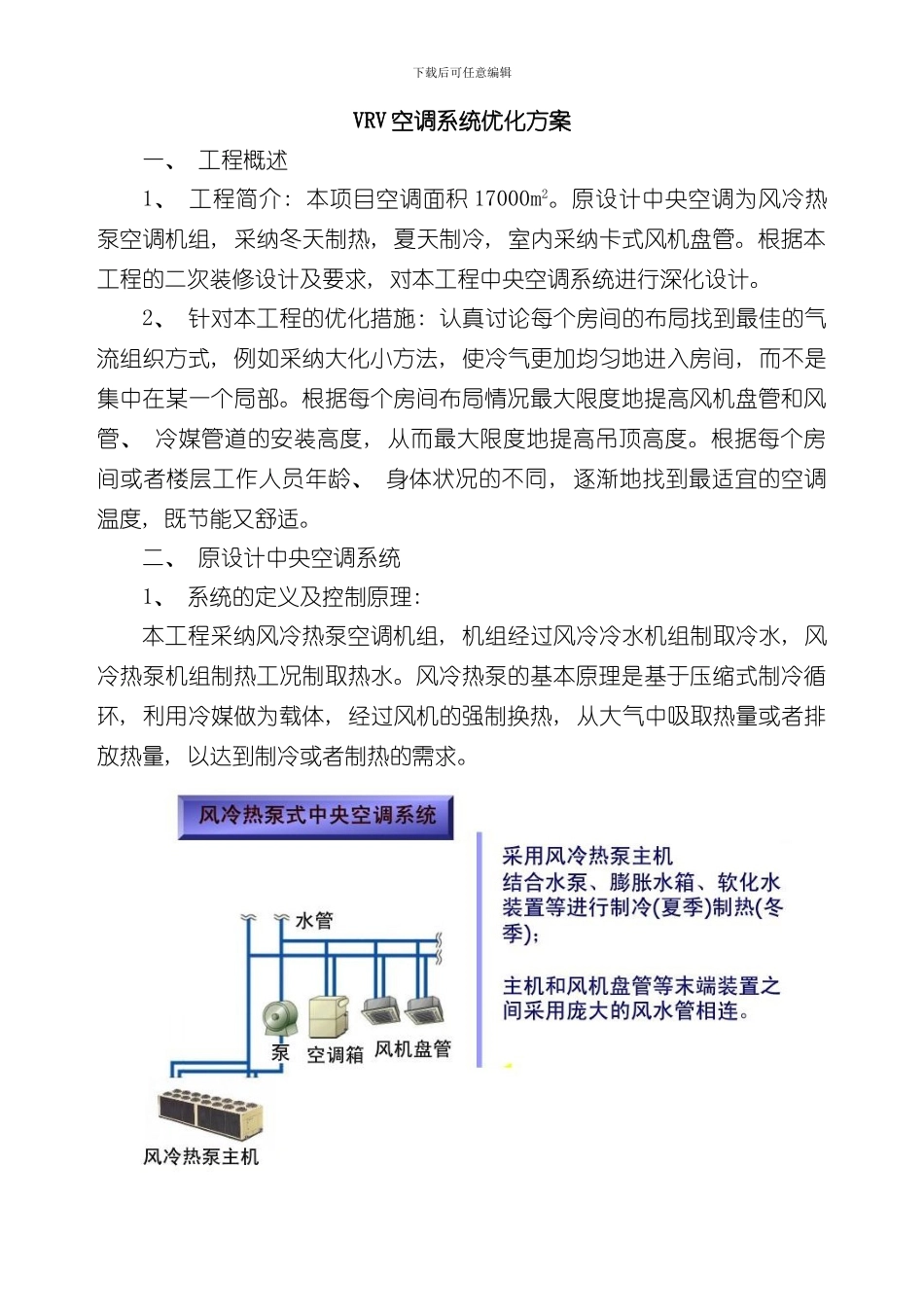

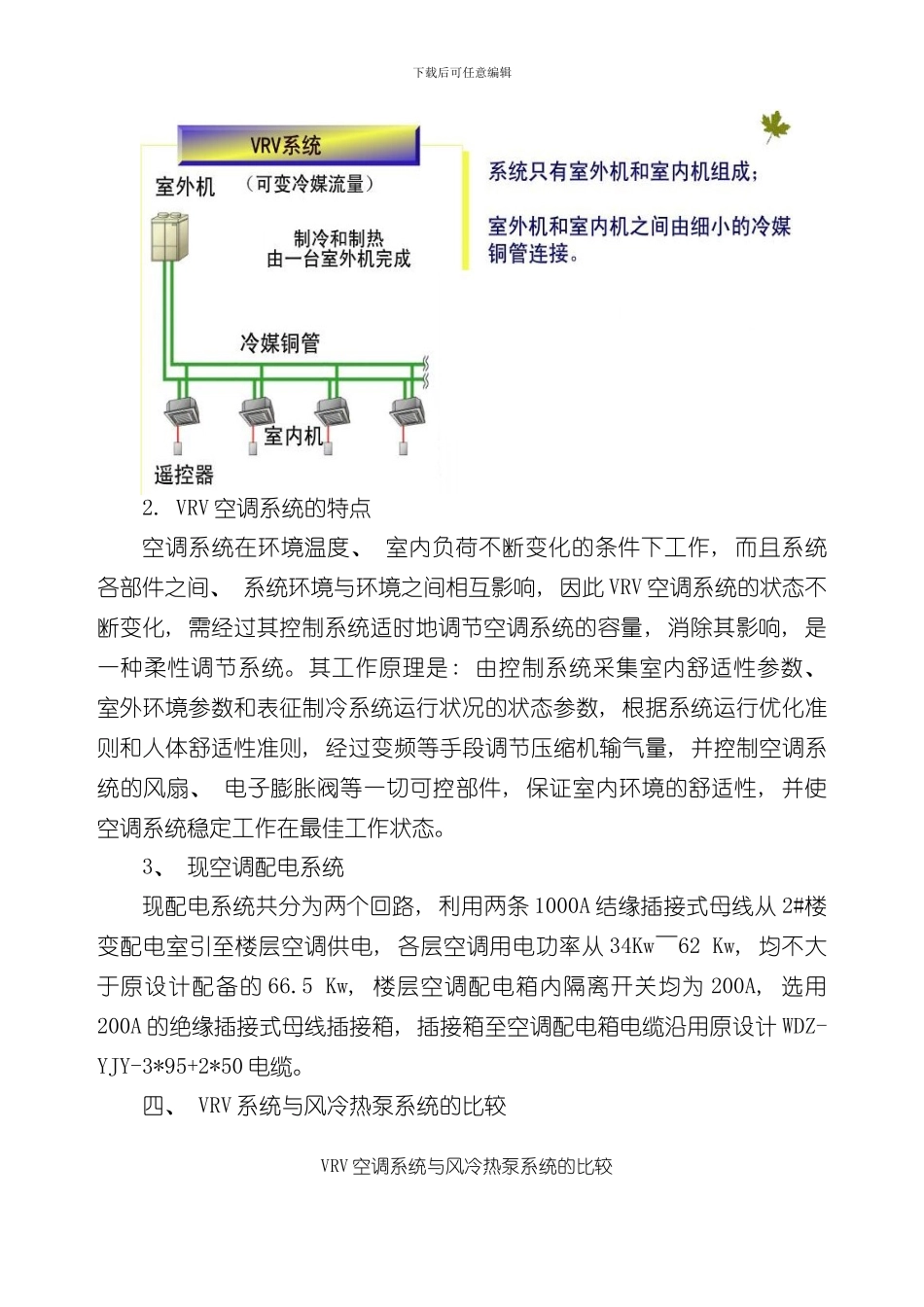

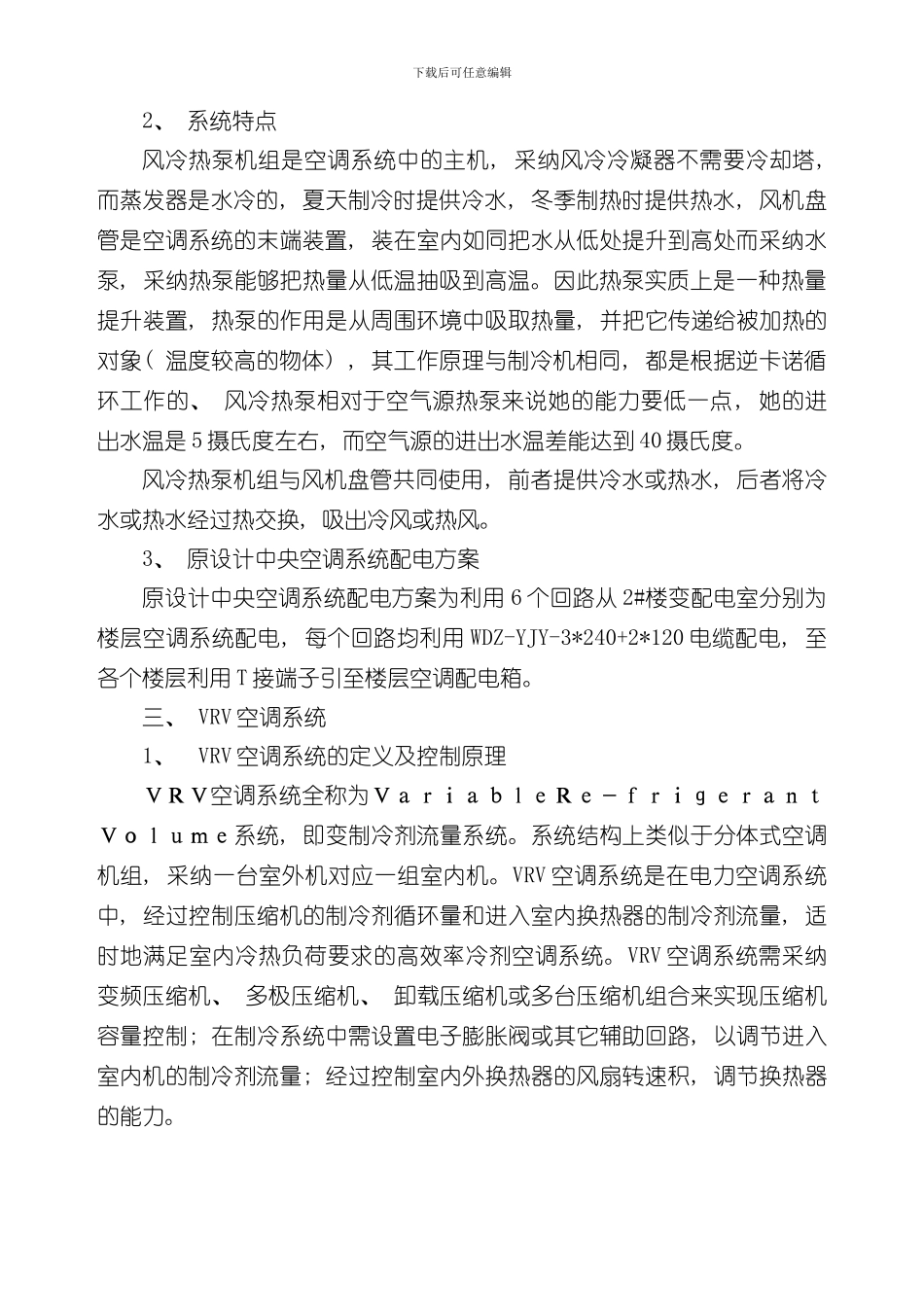

下载后可任意编辑VRV 空调系统优化方案一、 工程概述1、 工程简介: 本项目空调面积 17000m2。原设计中央空调为风冷热泵空调机组, 采纳冬天制热, 夏天制冷, 室内采纳卡式风机盘管。根据本工程的二次装修设计及要求, 对本工程中央空调系统进行深化设计。2、 针对本工程的优化措施: 认真讨论每个房间的布局找到最佳的气流组织方式, 例如采纳大化小方法, 使冷气更加均匀地进入房间, 而不是集中在某一个局部。根据每个房间布局情况最大限度地提高风机盘管和风管、 冷媒管道的安装高度, 从而最大限度地提高吊顶高度。根据每个房间或者楼层工作人员年龄、 身体状况的不同, 逐渐地找到最适宜的空调温度, 既节能又舒适。二、 原设计中央空调系统1、 系统的定义及控制原理: 本工程采纳风冷热泵空调机组, 机组经过风冷冷水机组制取冷水, 风冷热泵机组制热工况制取热水。风冷热泵的基本原理是基于压缩式制冷循环, 利用冷媒做为载体, 经过风机的强制换热, 从大气中吸取热量或者排放热量, 以达到制冷或者制热的需求。下载后可任意编辑2、 系统特点风冷热泵机组是空调系统中的主机, 采纳风冷冷凝器不需要冷却塔, 而蒸发器是水冷的, 夏天制冷时提供冷水, 冬季制热时提供热水, 风机盘管是空调系统的末端装置, 装在室内如同把水从低处提升到高处而采纳水泵, 采纳热泵能够把热量从低温抽吸到高温。因此热泵实质上是一种热量提升装置, 热泵的作用是从周围环境中吸取热量, 并把它传递给被加热的对象( 温度较高的物体) , 其工作原理与制冷机相同, 都是根据逆卡诺循环工作的、 风冷热泵相对于空气源热泵来说她的能力要低一点, 她的进出水温是 5 摄氏度左右, 而空气源的进出水温差能达到 40 摄氏度。风冷热泵机组与风机盘管共同使用, 前者提供冷水或热水, 后者将冷水或热水经过热交换, 吸出冷风或热风。3、 原设计中央空调系统配电方案原设计中央空调系统配电方案为利用 6 个回路从 2#楼变配电室分别为楼层空调系统配电, 每个回路均利用 WDZ-YJY-3*240+2*120 电缆配电, 至各个楼层利用 T 接端子引至楼层空调配电箱。三、 VRV 空调系统1、 VRV 空调系统的定义及控制原理ＶＲＶ空调系统全称为ＶａｒｉａｂｌｅＲｅ－ｆｒｉｇｅｒａｎｔＶｏｌｕｍｅ系统, 即变制冷剂流量系统。系统结构上类似于分体式空调机组, 采纳一台室外机对应一组室内机。VRV 空调系统是在电力空调系统中, 经过控制压缩机的制冷剂...
