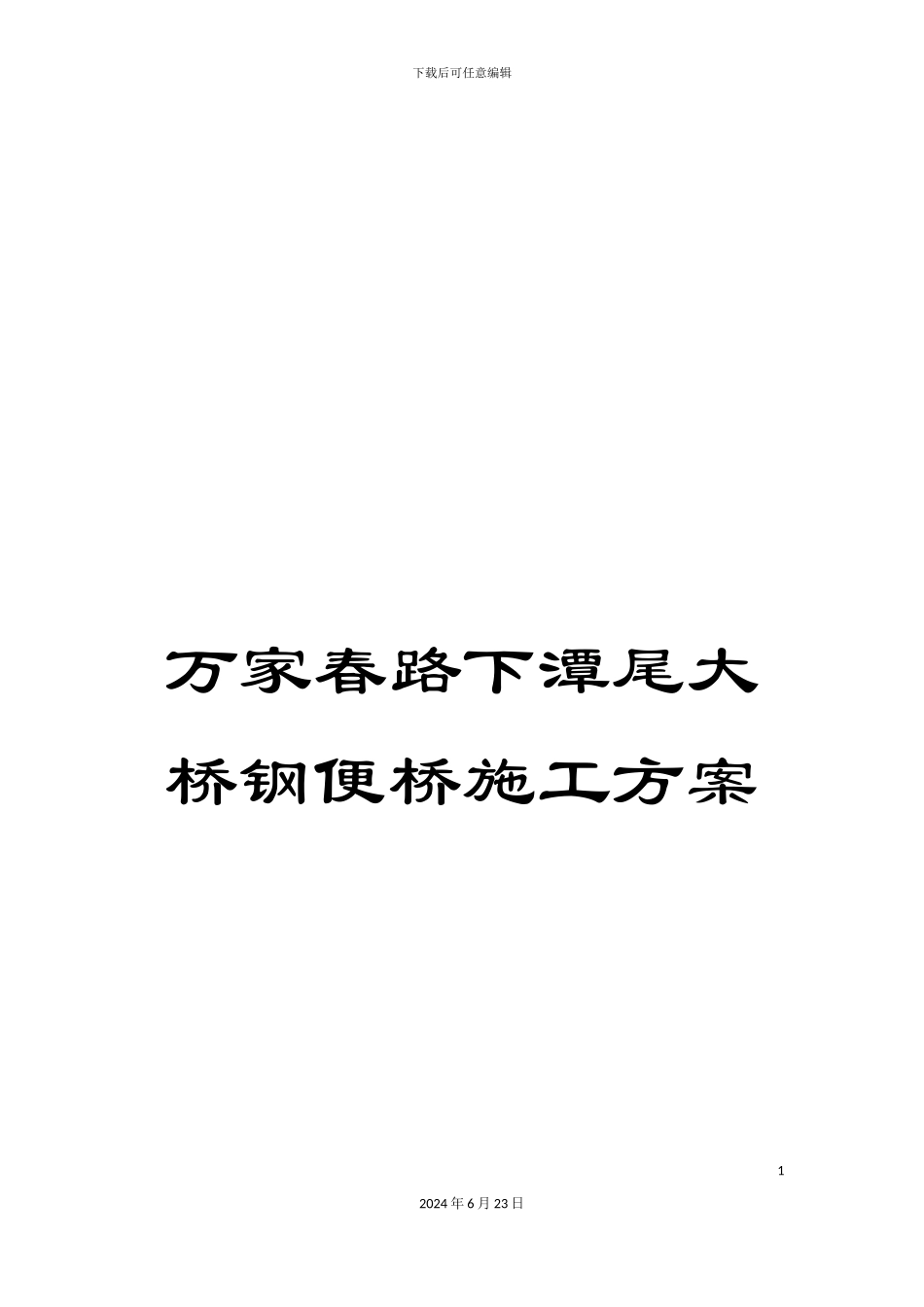

万家春路下潭尾大桥钢便桥施工方案

万家春路下潭尾大桥钢便桥施工方案_第1页
1/39
万家春路下潭尾大桥钢便桥施工方案_第2页
2/39
万家春路下潭尾大桥钢便桥施工方案_第3页
3/39
下载后可任意编辑万家春路下潭尾大桥钢便桥施工方案12024 年 6 月 23 日万家春路( 西亭路~翔安北路段) 道路工程 编制__________审核__________批准__________福建省交建集团工程有限公司万家春路( 西亭路~翔安北路段) 道路工程项目部二〇一六年十二月下载后可任意编辑目 录一、 工程概述.................................................3二、 施工安排.................................................7三、 施工进度计划............................................14四、 施工准备与资源配置计划..................................14五、 施工方法及工艺要求....................................16六、 确保工期、 安全、 文明施工措施..........................25七、 应急预案................................................29八、 钢便桥计算书............................................3922024 年 6 月 23 日下载后可任意编辑万家春路( 西亭路—翔安北路段) 工程下潭尾大桥钢便桥及施工平台专项施工方案一、 工程概述1、 项目背景万家春路( 西亭路-翔安北路段) 道路工程下潭尾大桥位于万家春路道路里程 1+385.96-1+839.04 处, 该桥全长 453.08m。桥梁上跨河道, 鱼塘, 桩基及下部构造施工受海水影响: 平均高潮位 2.44m, 桥梁设计水位 4.76m为保证万家春桥纵向道路通行和水中桩基、 承台施工需要、 考虑在桥梁右幅右侧架设一座经济有用且安全的钢便桥和多座桩基施工钢平台。根据现场勘查并结合荷载使用要求, 拟架设的钢便桥规模为: 钢便桥桥长约450m、 桥宽 6.0m、 桥面高程拟定为+5.12m; 桥位布置形式为: 钢便桥布置在新建桥梁右幅右侧。作为桥梁工程施工的临时配套, 用于我部万家春路下潭尾桥梁施工材料、 设备、 路基土石方运输及内部施工人员的通行, 同时也是撤离人员的应急通道。2、 主体桥梁设计概况 桥梁设计总长 453.08m, 共分四联布置, 跨径为 2×35m+( 35+2×45m) +( 3×45+35m) +2×35m, 桥梁采纳双幅桥布置, 标准单幅宽 17m, 上部梁为单箱多室结构, 箱梁顶、 底板厚均为 25cm, 腹板厚 45cm, 全桥设 4 左桥台, 20 个桥墩, 桥台采纳钢筋混凝土 U 型桥台, 设有前墙、 背墙及侧墙, 背墙后设置牛腿用于搁置搭板, 桥墩采纳板式花瓶墩, 墩身设装饰槽, 桥墩分为普通墩、 边墩和制动墩三种类型。桥台下布置 Φ1.2m 桩基, ...
