三峡地下电站洞室开挖施工质量控制模板

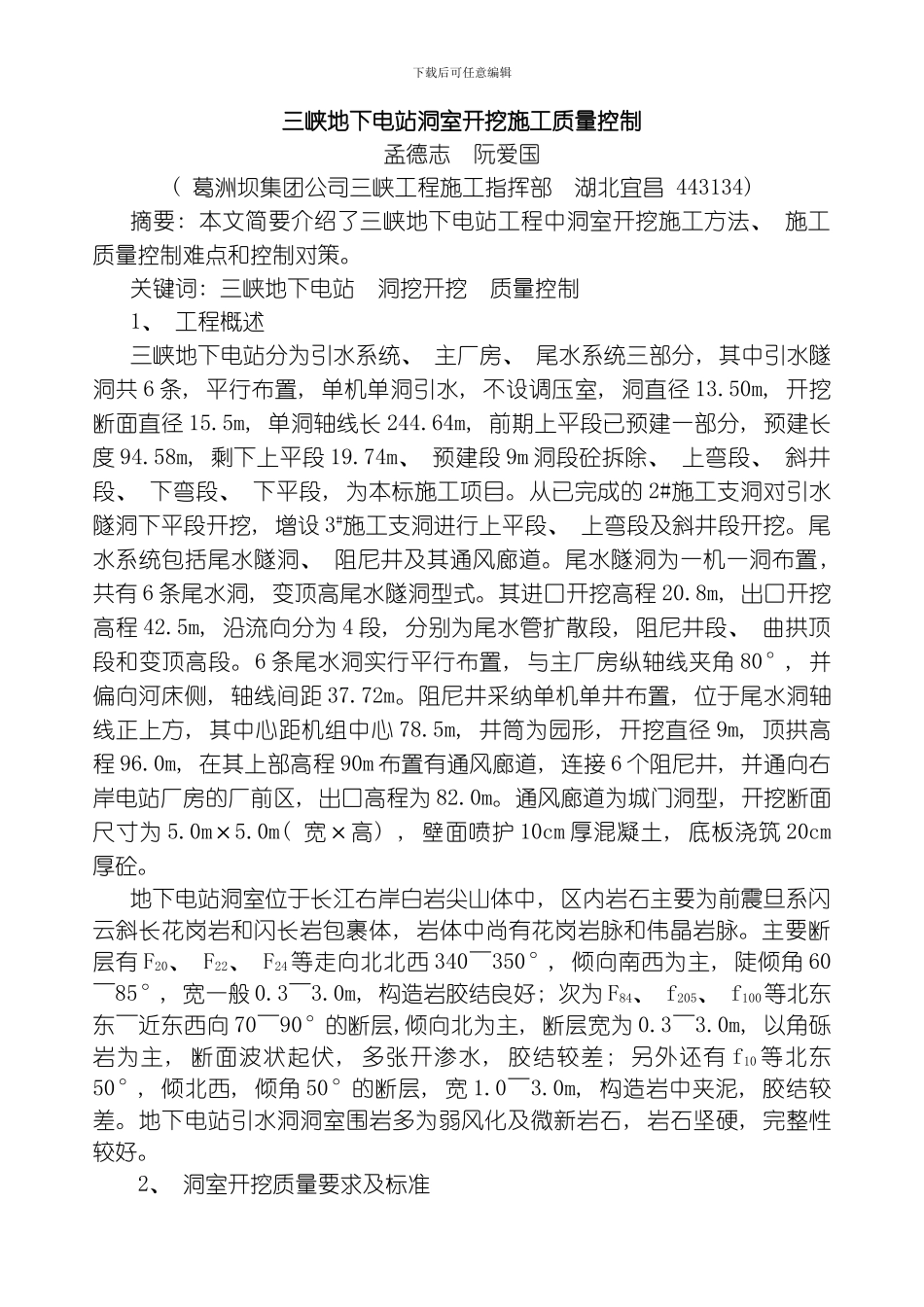

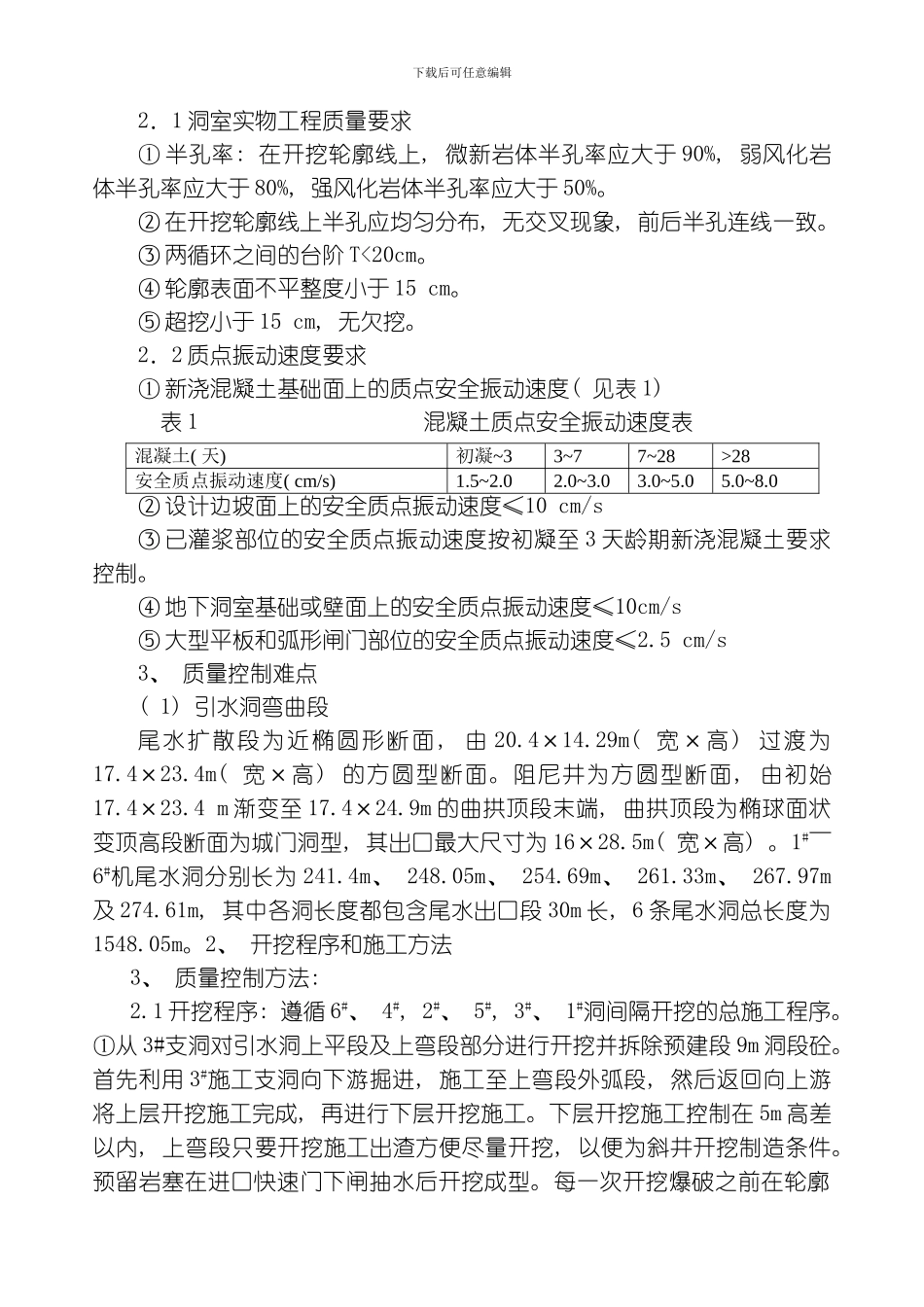

下载后可任意编辑三峡地下电站洞室开挖施工质量控制孟德志 阮爱国( 葛洲坝集团公司三峡工程施工指挥部 湖北宜昌 443134) 摘要: 本文简要介绍了三峡地下电站工程中洞室开挖施工方法、 施工质量控制难点和控制对策。关键词: 三峡地下电站 洞挖开挖 质量控制 1、 工程概述三峡地下电站分为引水系统、 主厂房、 尾水系统三部分, 其中引水隧洞共 6 条, 平行布置, 单机单洞引水, 不设调压室, 洞直径 13.50m, 开挖断面直径 15.5m, 单洞轴线长 244.64m, 前期上平段已预建一部分, 预建长度 94.58m, 剩下上平段 19.74m、 预建段 9m 洞段砼拆除、 上弯段、 斜井段、 下弯段、 下平段, 为本标施工项目。从已完成的 2#施工支洞对引水隧洞下平段开挖, 增设 3#施工支洞进行上平段、 上弯段及斜井段开挖。尾水系统包括尾水隧洞、 阻尼井及其通风廊道。尾水隧洞为一机一洞布置, 共有 6 条尾水洞, 变顶高尾水隧洞型式。其进口开挖高程 20.8m, 出口开挖高程 42.5m, 沿流向分为 4 段, 分别为尾水管扩散段, 阻尼井段、 曲拱顶段和变顶高段。6 条尾水洞实行平行布置, 与主厂房纵轴线夹角 80°, 并偏向河床侧, 轴线间距 37.72m。阻尼井采纳单机单井布置, 位于尾水洞轴线正上方, 其中心距机组中心 78.5m, 井筒为园形, 开挖直径 9m, 顶拱高程 96.0m, 在其上部高程 90m 布置有通风廊道, 连接 6 个阻尼井, 并通向右岸电站厂房的厂前区, 出口高程为 82.0m。通风廊道为城门洞型, 开挖断面尺寸为 5.0m×5.0m( 宽×高) , 壁面喷护 10cm 厚混凝土, 底板浇筑 20cm厚砼。地下电站洞室位于长江右岸白岩尖山体中, 区内岩石主要为前震旦系闪云斜长花岗岩和闪长岩包裹体, 岩体中尚有花岗岩脉和伟晶岩脉。主要断层有 F20、 F22、 F24等走向北北西 340～350°, 倾向南西为主, 陡倾角 60～85°, 宽一般 0.3～3.0m, 构造岩胶结良好; 次为 F84、 f205、 f100等北东东～近东西向 70～90°的断层,倾向北为主, 断层宽为 0.3～3.0m, 以角砾岩为主, 断面波状起伏, 多张开渗水, 胶结较差; 另外还有 f10 等北东50°, 倾北西, 倾角 50°的断层, 宽 1.0～3.0m, 构造岩中夹泥, 胶结较差。地下电站引水洞洞室围岩多为弱风化及微新岩石, 岩石坚硬, 完整性较好。2、 洞室开挖质量要求及标准下载后可任意编辑2．1 洞室实物工程质量要求① 半孔率: 在开挖轮廓线上, 微新岩...
