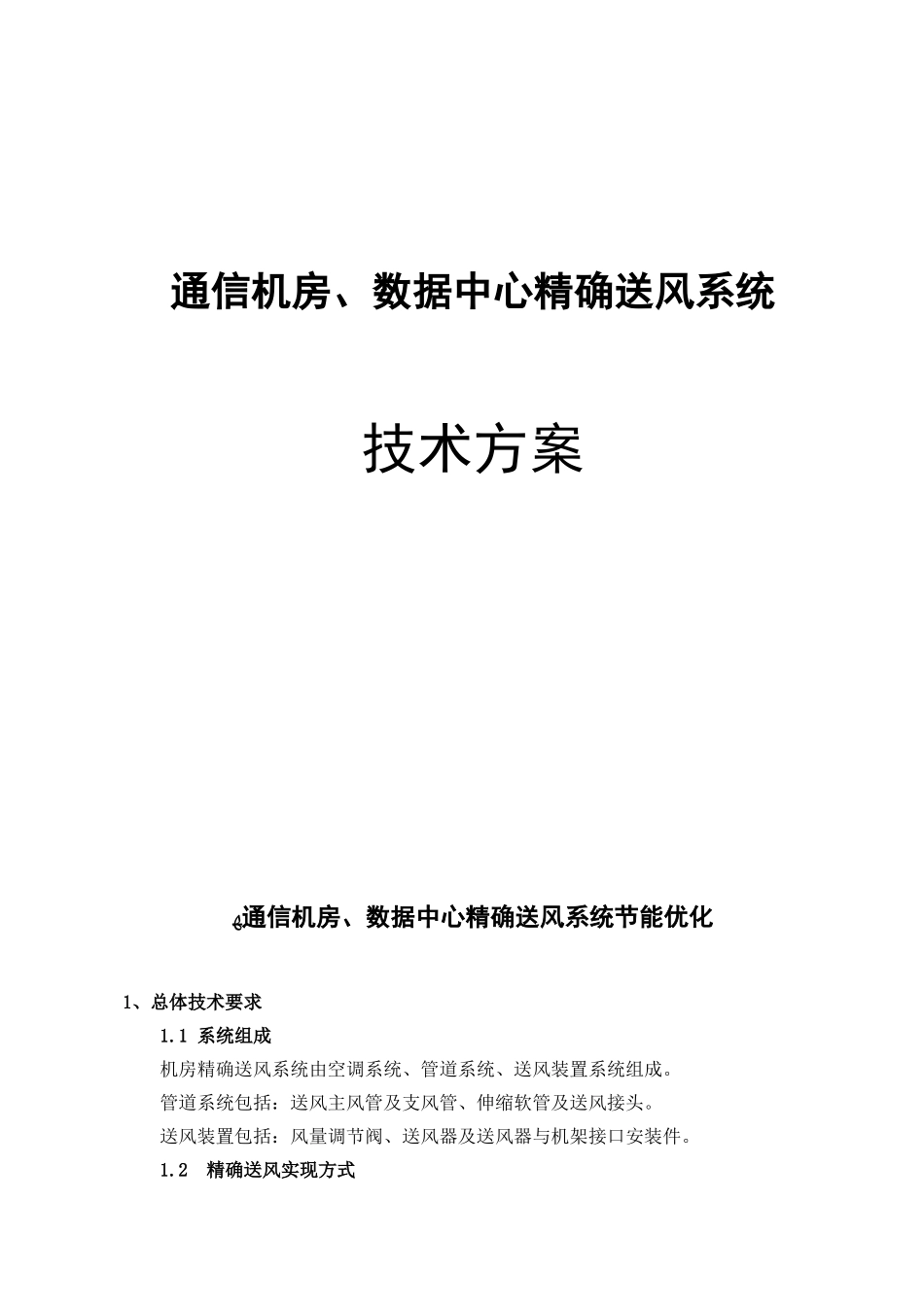

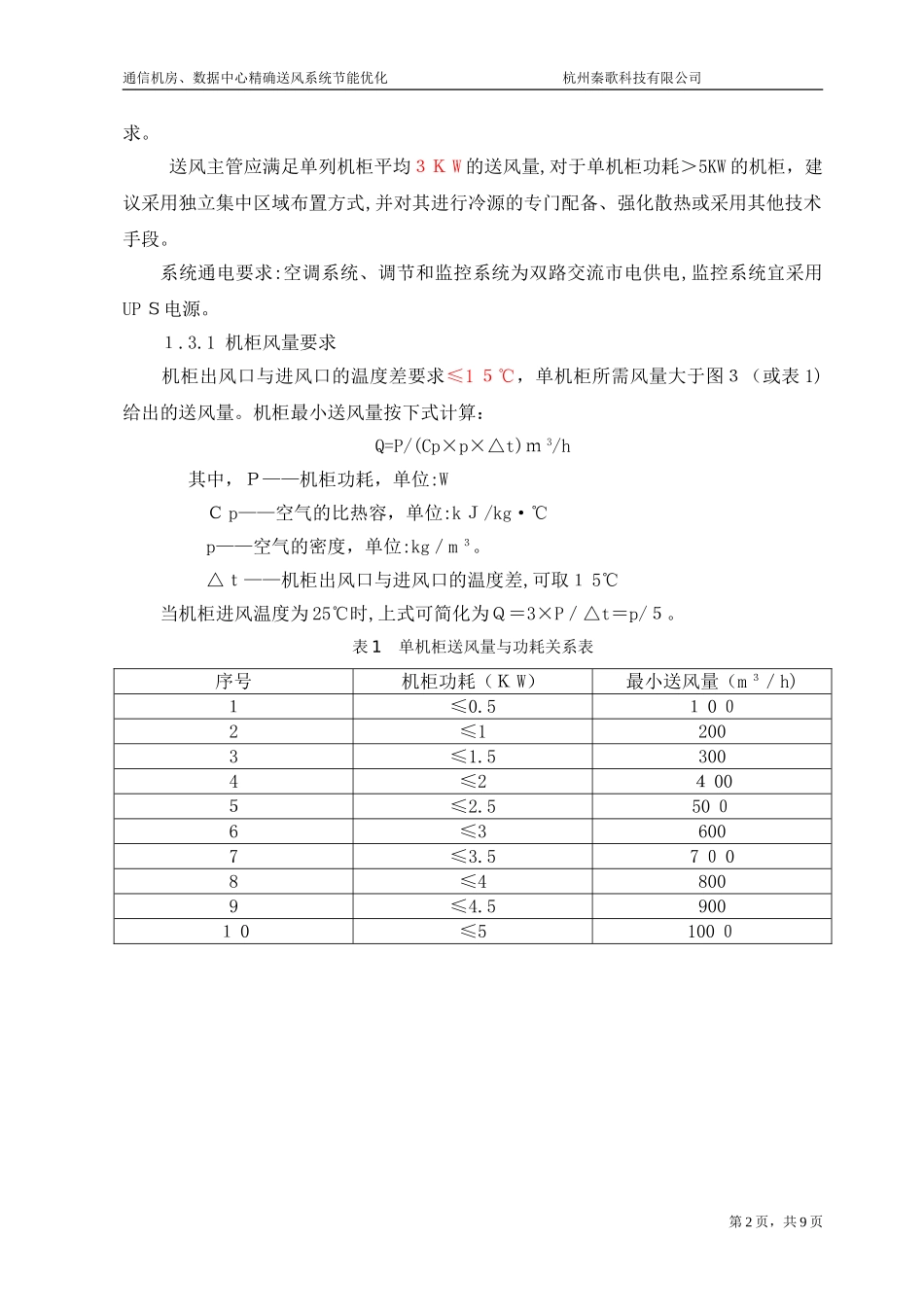

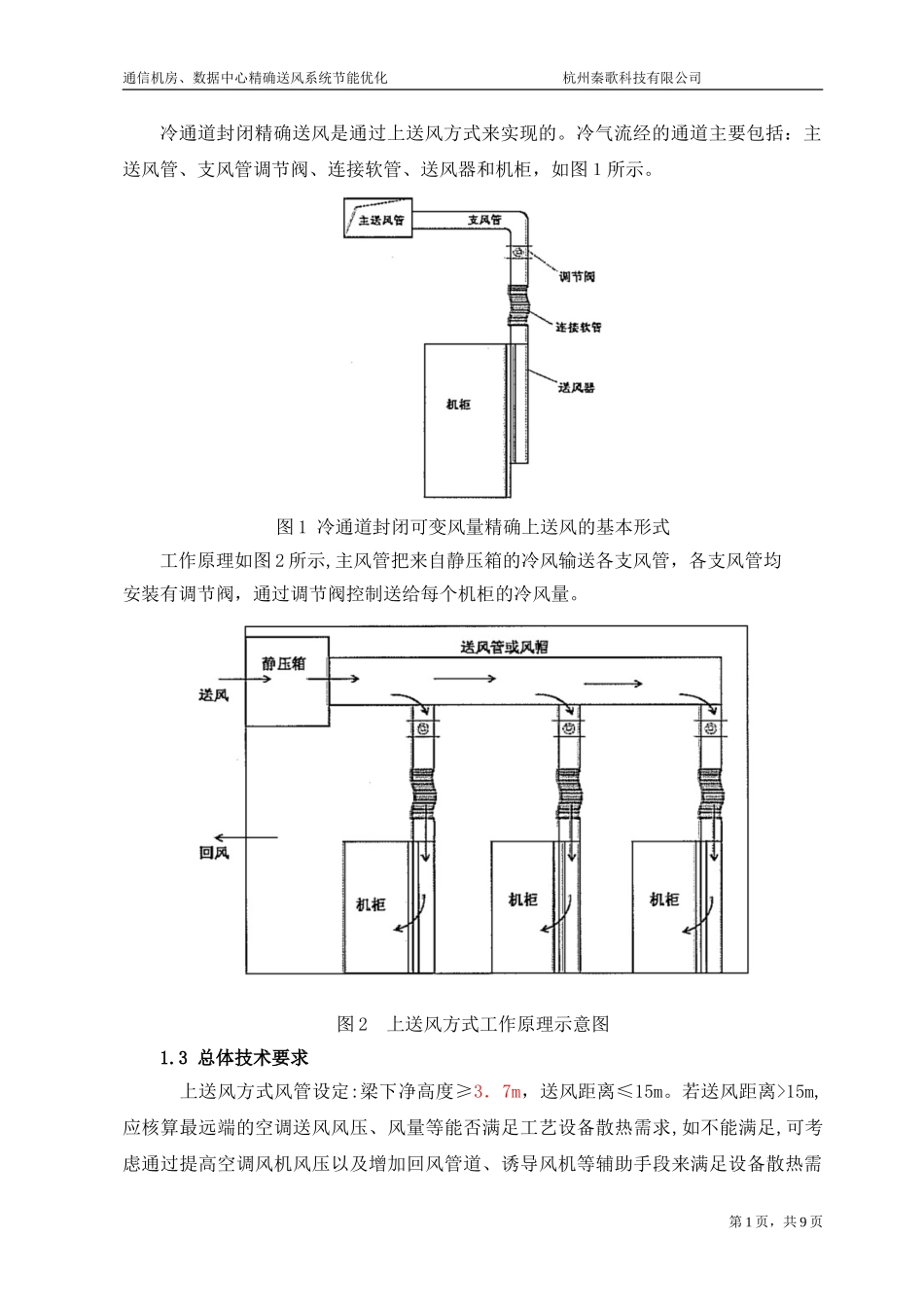

通信机房、数据中心精确送风系统技术方案ﻬ通信机房、数据中心精确送风系统节能优化1、总体技术要求1.1系统组成机房精确送风系统由空调系统、管道系统、送风装置系统组成。管道系统包括：送风主风管及支风管、伸缩软管及送风接头。送风装置包括：风量调节阀、送风器及送风器与机架接口安装件。1.2精确送风实现方式通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司冷通道封闭精确送风是通过上送风方式来实现的。冷气流经的通道主要包括：主送风管、支风管调节阀、连接软管、送风器和机柜，如图１所示。图1冷通道封闭可变风量精确上送风的基本形式工作原理如图2所示,主风管把来自静压箱的冷风输送各支风管，各支风管均安装有调节阀，通过调节阀控制送给每个机柜的冷风量。图2上送风方式工作原理示意图1.3总体技术要求上送风方式风管设定:梁下净高度≥3．7m，送风距离≤15m。若送风距离>15m,应核算最远端的空调送风风压、风量等能否满足工艺设备散热需求,如不能满足,可考虑通过提高空调风机风压以及增加回风管道、诱导风机等辅助手段来满足设备散热需第1页，共9页通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司求。送风主管应满足单列机柜平均３ＫW的送风量,对于单机柜功耗＞5KW的机柜，建议采用独立集中区域布置方式,并对其进行冷源的专门配备、强化散热或采用其他技术手段。系统通电要求:空调系统、调节和监控系统为双路交流市电供电,监控系统宜采用UPＳ电源。１.3.1机柜风量要求机柜出风口与进风口的温度差要求≤1５℃，单机柜所需风量大于图３（或表1)给出的送风量。机柜最小送风量按下式计算：Q=P/(Cp×p×△t)ｍ3/h其中，Ｐ——机柜功耗，单位:WＣp——空气的比热容，单位:kＪ/kg·℃p——空气的密度，单位:kg／m３。△ｔ——机柜出风口与进风口的温度差,可取１5℃当机柜进风温度为25℃时,上式可简化为Ｑ＝3×P／△t＝p/５。表1单机柜送风量与功耗关系表序号机柜功耗（ＫW）最小送风量（m３／h)１≤0.5１0０2≤12003≤1.53004≤2４00５≤2.550０6≤36007≤3.57０08≤48009≤4.5900１0≤5100０第2页，共9页通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司图3单机柜送风量与功耗关系图1.３.２机房环境机房冷热通道应进行隔离，在机房实施冷通道封闭精确送风后,机柜前面安装的送风器实现了冷热气流的隔离，整个机柜外部空间形成热通道。为了保证机房内设备运行的可靠性和维护人员的舒适性，机柜进风口空气温度范围为20～３０℃,相对湿度35%～65%,空调回风温度≤35℃。1.3.３机柜列间走道机柜列间距以满足单列开门为基本条件，并尽量增大间距。对于老机房：两列机柜间距D≥０．8ｍ，参见图4所示。对于新建机房：当两列机柜朝向相同时,间距D≥1ｍ(含单个送风器厚度O.２m）;当两列机柜朝向不同时,前门间距D1≥1.2m(含两个送风器厚度Ｏ.4m）,后门间距D2≥O.８m,即除去送风器厚度后，机柜间距大于O.8m。参见图５所示.图4老机房机柜列间距说明第3页，共9页通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司图5新机房机柜列间距说明2、各构件技术要求2.１空调系统为了满足冷通道封闭可变风量精确送风的控制需求,机房空调需要作如下技术改进：空调系统送风量变化范围应不导致空调蒸发器表面结冰,且送风量能够无级调节，推荐送风量调节范围:７0％~10０％。2.２送风管道送风管道由以下三部分组成：主送风管、支风管、伸缩软管和送风接头。设计主送风管、支风管、伸缩软管和送风接头的尺寸和材质要求如表２：表２送风管道尺寸和材质要求列表名称尺寸材质主送风管矩形，主风管推荐设计风速为8～lOm/s,其截面积根据所需输送风量及设计风速确定,风管长短边比小于４：１，长宽与静压箱匹配;主送风管应设计为长度方向变径形式，以保证内部静压的稳定推荐酚醛铝箔复合材料，保温材料密度≥6０kg／ｍ３,燃烧性能B1级，弯曲强度≥1．０5MPa,厚度≥20ｍm；如采用镀锌钢板风管,其外表面包裹橡塑保温材料的厚度≥20mｍ支风管圆形，直径不小于225mm镀锌钢板螺旋圆风管,其外表面包裹橡塑保温材料的厚度≥20mm伸缩软管圆形,直径不小于22５ｍm柔性风管，如...
