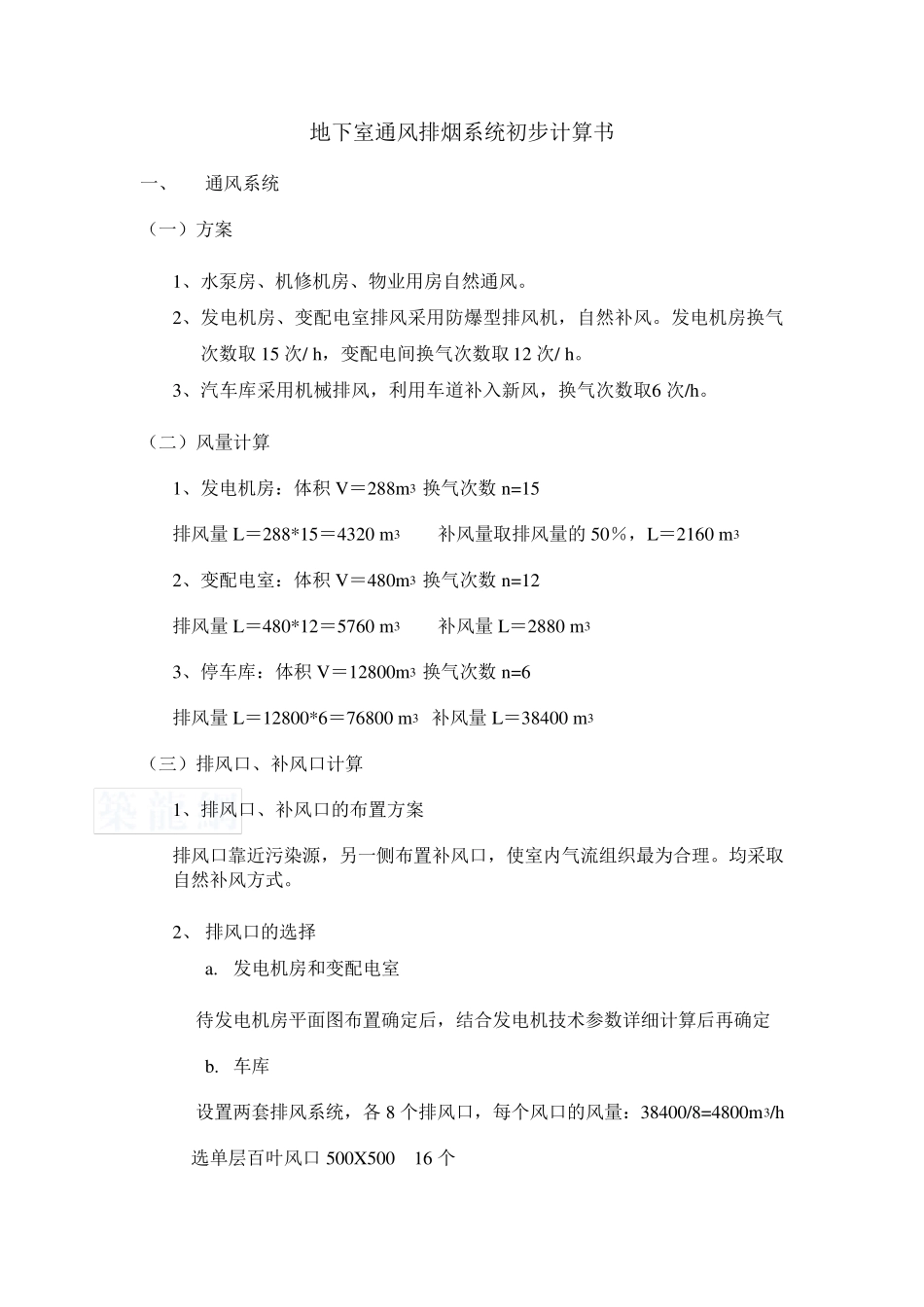

关于地下室通风排烟_第1页
1/12
关于地下室通风排烟_第2页
2/12

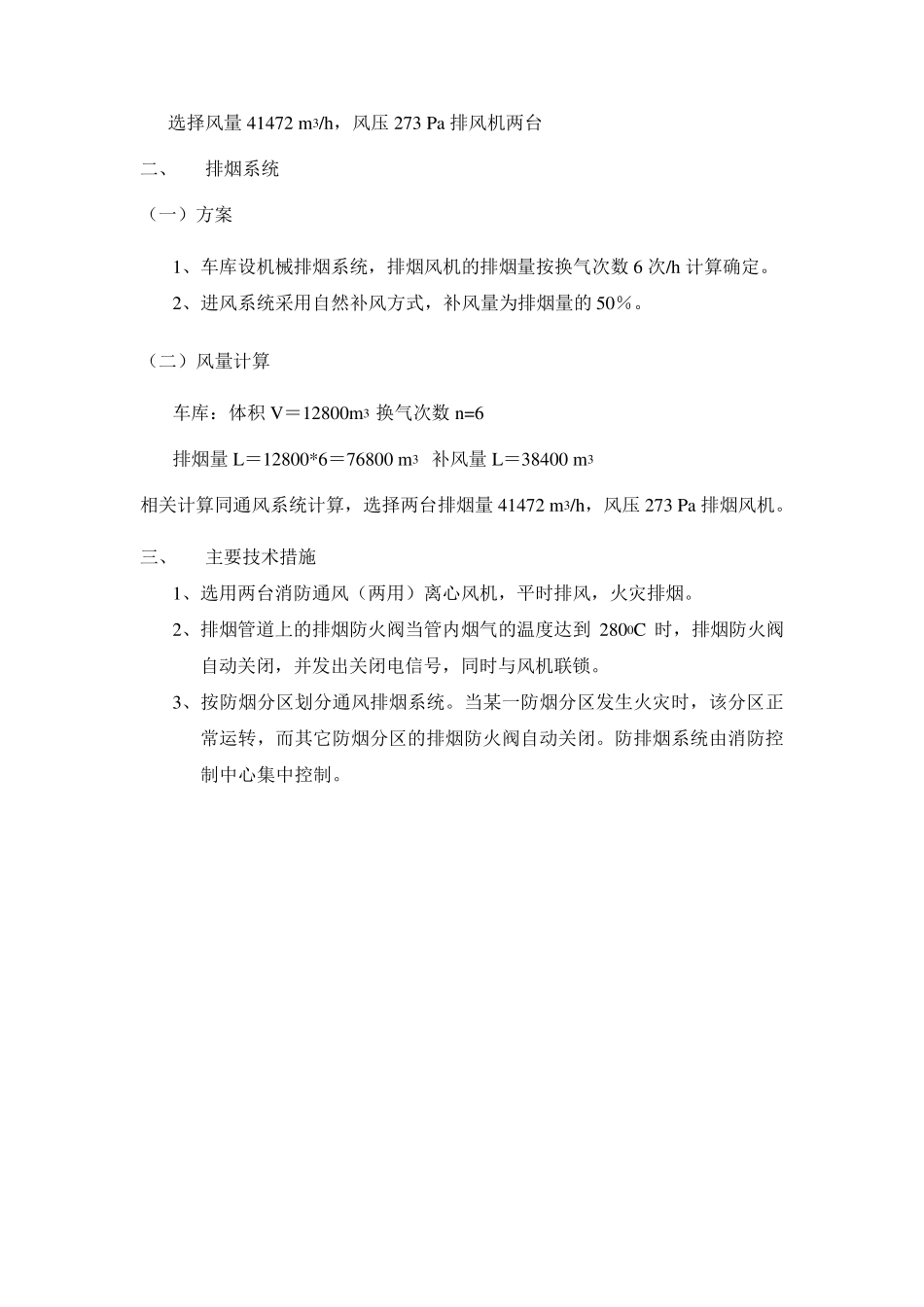

关于地下室通风排烟_第3页
3/12
地下室通风排烟系统初步计算书 一、 通风系统 (一)方案 1、水泵房、机修机房、物业用房自然通风。 2、发电机房、变配电室排风采用防爆型排风机,自然补风。发电机房换气次数取 15 次/ h,变配电间换气次数取 12 次/ h。 3、汽车库采用机械排风,利用车道补入新风,换气次数取6 次/h。 (二)风量计算 1、发电机房:体积 V=288m3 换气次数 n=15 排风量 L=288*15=4320 m3 补风量取排风量的 50%,L=2160 m3 2、变配电室:体积 V=480m3 换气次数 n=12 排风量 L=480*12=5760 m3 补风量 L=2880 m3 3、停车库:体积 V=12800m3 换气次数 n=6 排风量 L=12800*6=76800 m3 补风量 L=38400 m3 (三)排风口、补风口计算 1、排风口、补风口的布置方案 排风口靠近污染源,另一侧布置补风口,使室内气流组织最为合理。均采取自然补风方式。 2、 排风口的选择 a. 发电机房和变配电室 待发电机房平面图布置确定后,结合发电机技术参数详细计算后再确定 b. 车库 设置两套排风系统,各 8 个排风口,每个风口的风量:38400/8=4800m3/h 选单层百叶风口 500X500 16 个 排风口的风速: v=4800/3600/(0.5*0.5)=5.33m/s 3、补风口的计算 车道自然补风,补风口风速: v=38400/2/3600/18=0.3m/s,符合规范要求 (四)阻力计算 车库排风系统 管段 风量m3/h 管道截面mm 管长m 风速m/s 摩擦阻力降pa/m 摩擦阻力pa ① 38400 1600*400 0.96 16.67 3.15 3.02 ② 33600 1600*400 6.90 14.58 2.47 17.04 ③ 28800 1250*400 6.20 16.00 3.12 19.34 ④ 24000 1250*400 6.80 13.33 2.23 15.16 ⑤ 19200 1000*400 6.60 13.33 2.40 15.84 ⑥ 14400 800*400 6.50 12.50 2.30 14.95 ⑦ 9600 630*400 6.50 10.58 1.89 12.29 ⑧ 4800 630*250 5.50 8.47 1.82 10.01 最不利环路阻力降: △P= [△P1+……+△P8]*(1+K)+ =107.65*(1+1.3) =248Pa 其中:△P1-8—各管段摩擦阻力 K—局部阻力与摩擦阻力的比值,取 1.2 △ P—最不利回路阻力降,Pa (五) 排风机选择计算 漏风量取 8%,压力损失附加 10% L=38400*1.08=41472m3/h H=248*1.1=273Pa 选择风量41472 m3/h,风压273 Pa 排风机两台 二、 排烟系统 (一)方案 1、车库设机械排烟系统,排烟风机的排烟量按换气次数 6 次/h 计算确定。 2、进风系统...
