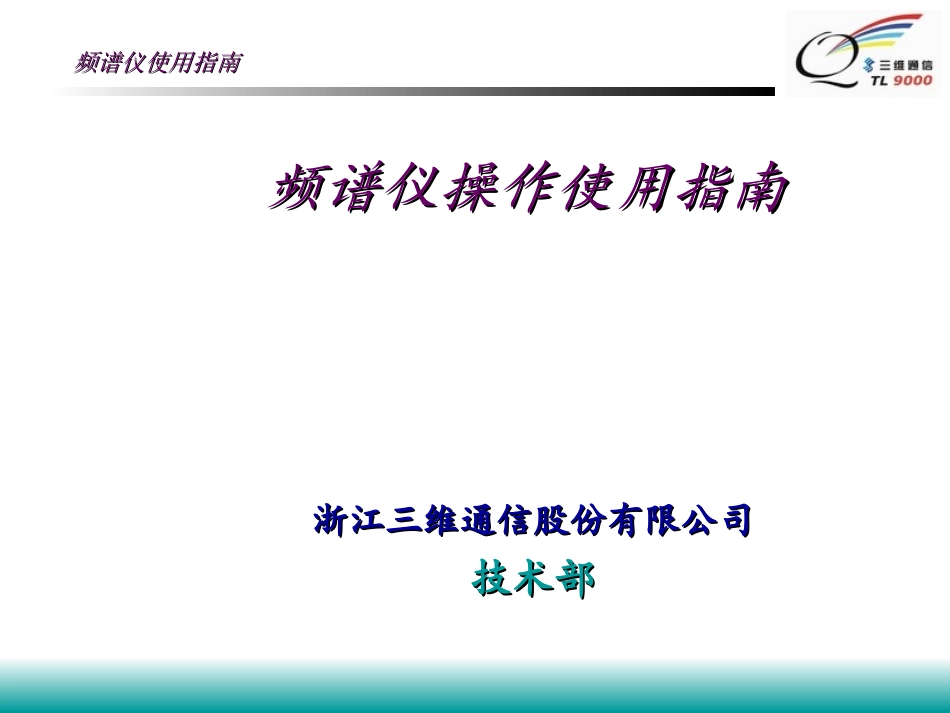

频谱仪操作使用指南VIP免费

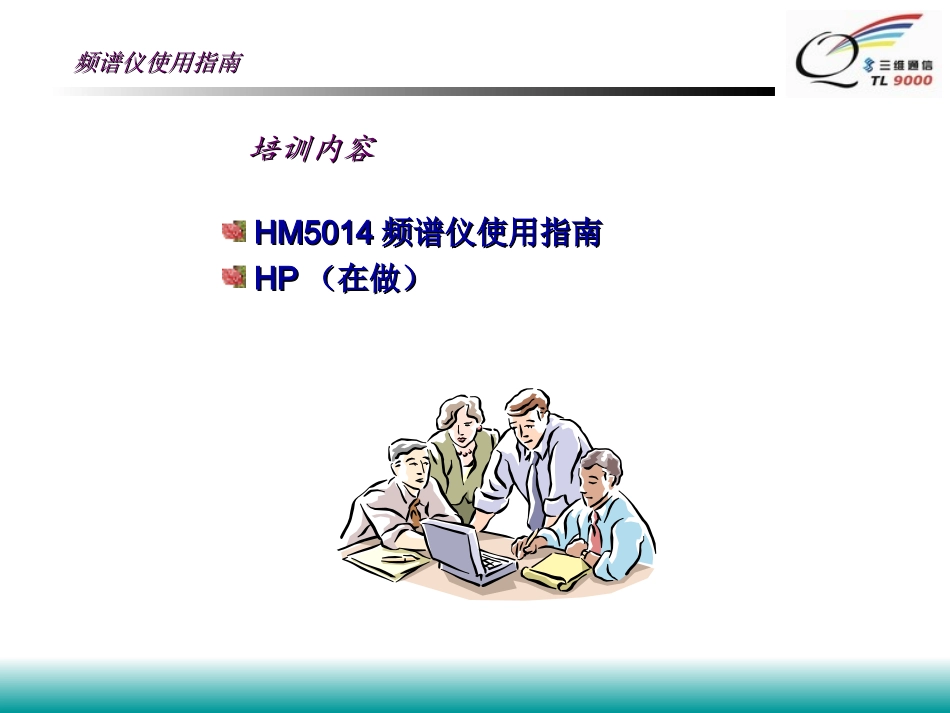

频谱仪使用指南频谱仪使用指南频谱仪操作使用指南频谱仪操作使用指南浙江三维通信股份有限公司浙江三维通信股份有限公司技术部技术部频谱仪使用指南频谱仪使用指南培训内容培训内容HM5014HM5014频谱仪使用指南频谱仪使用指南HPHP（在做）（在做）频谱仪使用指南频谱仪使用指南按下面板右上角CENTERFREQ.，其指示灯亮，旋动TUNING，可设置中心频率；中频显示在荧光屏左上角。例如：C952.99MHz，即当前中心频率为952.99MHz。频率设置带宽设置按面板中部SPAN▲、▼两键可改变当前显示带宽，带宽最窄为1MHz，最宽为1GHz。带宽显示在荧光屏右上角。例如：S100MHz，即当前带宽为100MHz。HM5014型频谱仪基本操作说明基本操作说明频谱仪使用指南频谱仪使用指南按下面板右上角MARKER，其指示灯亮，旋动TUNING，可将标称点设置在当前带宽内任一频点。标称点显示在荧光屏左上角。例如：M935.07MHz，即当前标称点标称的频率为935.07MHz。标称点的设置将所需测量信号输入到INPUT（50Ω）端，设置好标称点后，RBW设置在400KHz，VBW设置在4KHz，直接在荧光屏上读取，该值显示在荧光屏左上角。读取功率HM5014型频谱仪基本操作说明基本操作说明频谱仪使用指南频谱仪使用指南注意：将INPUT端口输入射频信号功率不能超过10dBm；直流电压不能超过±25V，否则将会烧毁仪器！HM5014型频谱仪基本操作说明基本操作说明频谱仪使用指南频谱仪使用指南HM5014型频谱仪按下面板左下角TRACK.GEN.，面板左侧ATTN.dB指示灯量，则OUTPUT（50Ω）端口输出一扫频信号，可旋动LEVEL或调整面板左侧ATTN.dB▲、▼调整输出电平。扫频源设置可旋动REFERENCE或调整面板右侧ATTN.dB▲、▼调整参考电平，以调节量程。参考电平设置基本操作说明基本操作说明频谱仪使用指南频谱仪使用指南HM5014型频谱仪面板功能说明面板功能说明频谱仪使用指南频谱仪使用指南①POWER-------------------电源开关按纽②INTENS------------------亮度调节按纽③FOCUS-------------------调节聚焦按纽④----------------------数字键部分按纽⑤CENTERFREQ---------设置中心频率按纽⑥MARKER------------------激活标记按纽⑦REF-LEVEL-----------参考电平设置按纽⑧TG-LEVEL------跟踪信号源电平设置按纽⑨TUNING----------------------调节旋纽HM5014型频谱仪面板功能说明面板功能说明频谱仪使用指南频谱仪使用指南⑩5dB/DIV--------------y轴分辩放大倍数11：ATTEN-----------------衰减调节按纽12：RBW-----------------------分辩带宽13：VBW-------------------视频分辩带宽14：AVERAGE---------------均值保持按纽15：Max-HLD---------------最大保持按纽16：LOCAL/PRINT-----------本地打印按纽17：B---------------通常为存储模式轨迹18：A-B---当前模式轨迹减去存储模式轨迹HM5014型频谱仪面板功能说明面板功能说明频谱仪使用指南频谱仪使用指南19:A------------------当前运行模式轨迹20：RECALL----------------调出显示按纽21：SAVE------------------保存显示按纽22：SPAN--------------扫频带宽设置按纽23：AB-------将A轨迹储蓄到B缓冲器中24：ZEROSPAN-----------设置零频宽按纽25：INPUT------------------N型RF输入口26：--------------------------耳机插孔27：TESTSIGNAL-----单一固定校准信号源28：TRACKINGGENERTOR-------跟踪信号源HM5014型频谱仪面板功能说明面板功能说明频谱仪使用指南频谱仪使用指南谢谢！
